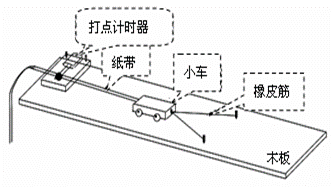

11．(8分)某学习小组做探究“合力的功和物体速度变化关系” 的实验如图，图中小车是在一条橡皮筋作用下弹出，沿木板滑行，这时，橡皮筋对小车做的功记为W. 当用2条、3条……，完全相同的橡皮筋并在一起进行第2次、第3次……实验时，使每次实验中橡皮筋伸长的长度都保持一致。每次实验中小车获得的速度由打点计时器所打的纸带测出。

(1)除了图中已有的实验器材外，还需要导线、开关、刻度尺和　　 　　　电源(填“交流”或“直流”)；

(2)实验中，小车会受到摩擦阻力的作用，可以使木板适当倾斜来平衡掉摩擦阻力，则下面操作正确的是　　　　　

A．放开小车，能够自由下滑即可

B．放开小车，能够匀速下滑即可

C．放开拖着纸带的小车，能够自由下滑即可

D．放开拖着纸带的小车，能够匀速下滑即可

(3)若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是　　　　　 　

A．橡皮筋处于原长状态　　　　　　　　 　　B．橡皮筋仍处于伸长状态

C．小车在两个铁钉的连线处　　　　　　　　 D．小车已过两个铁钉的连线

(4)在正确操作情况下，打在纸带上的点，并不都是均匀的，为了测量小车获得的速度，应选用纸带的　　　　 部分进行测量(根据下面所示的纸带回答)；

10．如图所示，一质量为m、带电量为q的物体处于场强按E=E₀－kt(E₀、k均为大于零的常数，取水平向左为正方向)变化的电场中，物体与竖直墙壁间动摩擦因数为μ，当t=0时刻物体刚好处于静止状态．若物体所受的最大静摩擦力等于滑动摩擦力，且电场空间和墙面均足够大，下列说法正确的是

A．物体开始运动后加速度先增加、后保持不变

B．物体开始运动后加速度不断增加

C．经过时间t=E₀/k，物体在竖直墙壁上的位移达最大值

D．经过时间t=(μE₀q-mg)/μkq，物体运动速度达最大值

第Ⅱ卷(简答与计算　共76分)

9．如图甲所示，是电场中的一条直线．电子以某一初速度从点出发，仅在电场力作用下沿从A运动到点，其v-t图象如图乙所示，关于、两点的电场强度E_A、E_B和电势φ_A、φ_B的关系，下列判断正确的是

A．>　　 B．<　　

C．　　 D．

8．如图，重物P放在粗糙的水平板OM上，当水平板绕O端缓慢抬高，在重物P没有滑动之前，下列说法中正确的是

A．P受到的支持力不做功．　　 B．P受到的支持力做正功．

C．P受到的摩擦力负功．　 　　D．P受到的摩擦力不做功．

7．两块大小、形状完全相同的金属平板平行放置，构成一平行板电容器，与它相连接的电路如图所示．接通开关S，电源即给电容器充电，下列说法中正确的是 A．保持S接通，减小两极板间的距离，则两极板间的电场强度减小； B．保持S接通，在两极板间插入一块电介质，则极板上的电荷量增大； C．断开S，减小两极板间的距离，则两极板间的电势差减小； D．断开S，在两极板间插入一块电介质，则两极板间的电势差增大

6．如图所示，由理想电动机带动的传送带以速度v保持水平方向的匀速运动，现把一工件(质量为)轻轻放在传送带的左端A处，一段时间后，工件被运送到右端B处，A、B之间的距离为L(L足够长)。设工件与传送带间的动摩擦因数为μ。那么该电动机每传送完这样一个工件多消耗的电能为

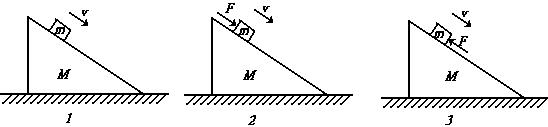

5．如图所示，粗糙的斜面体M放在粗糙的水平面上，物块m恰好能在斜面体上沿斜面匀速下滑，斜面体静止不动，斜面体受地面的摩擦力为F₁；若用平行力于斜面向下的力F推动物块，使物块加速下滑，斜面体仍静止不动，斜面体受地面的摩擦力为F₂；若用平行于斜面向上的力F推动物块，使物块减速下滑，斜面体仍静止不动，斜面体受地面的摩擦力为F₃。则

A．F₂＞F₃＞F₁　　　　　　 B．F₃＞F₂＞F₁

C．F₂＞F₁＞F₃　　　　　　　 D．F₁=F₂=F₃

4．如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，电流表、电压表的示数变化情况为

A．电流表的读数一直减小；

B．电流表的读数先减小后增大；

C．电压表的读数一直减小；

D．电压表的读数先减小后增大。

3．星球上的物体脱离星球引力所需的最小速度称为第二宇宙速度.星球的第二宇宙速度v₂与第一宇宙速度v₁的关系是v₂=v₁.已知某星球的半径为r，表面的重力加速度为地球表面重力加速度g的1/6，不计其它星球的影响，则该星球的第二宇宙速度为

A.　　　 　　B.　　　 　C.　　　　 D.

2．以速度v₀水平抛出一小球，如果从抛出到某时刻小球的竖直分位移与水平分位移大小相等，以下判断正确的是

　　 A．此时小球的竖直分速度大小等于水平分速度大小

　　 B．此时小球的速度大小为

　　 C．小球运动的时间为

　　 D．此时小球速度的方向与位移的方向相同
