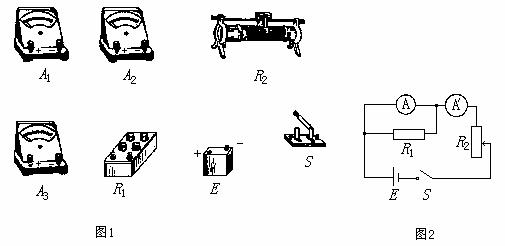

31.(17分)实验室中现有器材如实物图1所示,有:
电池E,电动势约10V,内阻约1Ω;电流表A1,量程10A,内阻r1约为0.2Ω;
电流表A2,量程300mA,内阻r2约为5Ω;电流表A3,量程250mA,内阻r3约为5Ω;
电阻箱R1,最大阻值999.9Ω,阻值最小改变量为0.1Ω;
滑线变阻器R2,最大阻值100Ω;开关S,导线若干。
要求用图2所示的电路测定图中电流表A的内阻。
(1)在所给的三个电流表中,哪几个可用此电路精确测出其内阻?答:________。
(2)在可测的电流表中任选一个作为测量对象,在实物图上连成测量电路。
(3)你要读出的物理量是_________。
用这些物理量表示待测内阻的计算公式是_________。
22.按照玻尔理论,一个氢原子中的电子从一半径为ra的圆轨道自发地直接跃迁到一半径为rb的圆轨道上,ra>rb,在此过程中
A.原子要发出一系列频率的光子 B.原子要吸收一系列频率的光子
C.原子要发出某一频率的光子 D.原子要吸收某一频率的光子
第II卷 (非选择题 共4题 共72分)
21.如图所示,从光源发出的光,垂直射到平面镜上,反射光在正对着平面镜m处的墙上形成光斑。若要使光斑向上移动1m,平面镜以O点为轴转过角度是
A.5° B.10° C.15° D.20°
20.质量一定的30o的水温度升高,下列说法中正确的是:
A.每个水分子热运动的速率都变大
B.水分子的平均动能变大
C.水的分子势能不变
D.分子间相互作用的引力和斥力都增大
19.如图所示,电路(a)、(b)中,电阻R和自感线圈L的电阻值都很小。接通K,使电路达到稳定,灯泡S发光。
A.在电路(a)中,断开K,S将渐渐变暗
B.在电路(a)中,断开K,S将先变得更亮,然后渐渐变暗
C.在电路(b)中,断开K,S将渐渐变暗
D.在电路(b)中,断开K,S将先变得更亮,然后渐渐变暗
18.如图,让平行板电容器带电后,静电计的指针偏转一定
角度。若不改变a、b两极板带的电量,而减小两极板间的距离,同时在两极板间插入电介质,那么静电计指针的偏转角度
A.可能不变 B.一定不变
C.一定增大 D.一定减小
17.一列简谐横波向右传播,波速为v,沿波传播方向上有相距为L的P、Q两质点,如图所示。某时刻P、Q两质点都处于平衡位置,且P、Q间仅有一个波峰。经过时间t,Q质点第一次运动到波谷。则t的可能值有
A.1个
B.2个
C.3个
D.4个
16.向空中发射一物体,不计空气阻力。当此物体的速度恰好沿水平方向时,物体炸裂成a、b两块,质量较大的a块的速度方向仍沿原来的方向,则
A.b的速度方向一定与原速度方向相反
B.从炸裂到落地的这段时间里,a飞行的水平距离一定比b飞行的水平距离大
C.a、b一定同时到达水平地面
D.在炸裂过程中,a、b受到的爆炸力的冲量的大小一定相等
33.(18分)设在地面上方的真空室内,存在匀强电场和匀强磁场。已知电场强度和磁感应强度的方向是相同的,电场强度的大小E=4.0V/m,磁感应强度的大小B=0.15T。今有一个带负电的质点以v=20m/s的速度在此区域内沿垂直场强方向做匀速直线运动。求此带电质点的电量与质量之比q/m以及磁场的所有可能方向(角度可用反三角函数表示)。
34.(20分)半径为a的圆形区域内有匀强磁场,磁感强度为B=0.2T,磁场方向垂直纸面向里,半径为b的金属圆环与磁场同心地放置,磁场与环面垂直,其中a=0.4m,b=0.6m,金属环上分别接有灯L1、L2,两灯的电阻均为R0=2Ω,一金属棒MN与金属环接触良好,棒与环的电阻均忽略不计。
(1)若棒以v0=5m/s的速率在环上向右匀速滑动,求棒滑过圆环直径OO'的瞬时(如图所示)MN中的电动势和流过灯L1的电流。
(2)撤去金属棒MN,将右面的半圆环OL2O'以OO'为轴向上翻转90°,若此时磁场随时间均匀变化,其变化率为=T/s,求L1的功率。
32.(17分)蹦床是运动员在一张绷紧的弹性网上蹦跳、翻滚并做各种空中动作的运动项目。一个质量为60kg的运动员,从离水平网面3.2m高处自由下落,着网后沿竖直方向蹦回到离水平面5.0m高处。已知运动员与网接触的时间为1.2s。若把在这段时间内网对运动员的作用力当作恒力处理,求此力的大小(g=10m/s2)
