34．(20分)如图所示，质量为m的小球带有电量q的正电荷。中间有一孔套在足够长的绝缘杆上。杆与水平成α角。与球的摩擦系数为μ。此装置放在沿水平方向磁感应强度为B的匀强磁场之中。从高处将小球无初速释放。小球下滑过程中加速度的最大值是多少？小球运动速度的最大值是多少？

答案及提示：

33．(18分)如图所示，物体A、B位于光滑水平面上，它们的质量分别为m_A和m_B，B上固定一轻弹簧。A、B碰撞前的总动能为E₀。要求A、B在碰撞过程中弹簧的压缩量最大，求碰撞前A、B的动能各是多大？

32．(17分)风洞实验室中可以产生水平方向的、大小可调节的风力，现将一套有小球的细直杆放入风洞实验室，小球孔径略大于细杆直径。

(1)当杆在水平方向上固定时，调节风力的大小，使小球在杆上做匀速运动，这时小球所受的风力为小球所受重力的0.5倍，求小球与杆间的滑动摩擦因数。

(2)保持小球所受风力不变，使杆与水平方向间夹角为37°并固定，则小球从静止出发在细杆上滑下距离s所需时间为多少？(sin37°=0.6，cos37°=0.8)

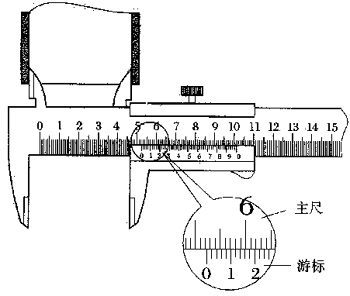

31．(1)(5分)用游标为50分度的卡尺(测量值可准确到0.02mm)测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为__________mm。

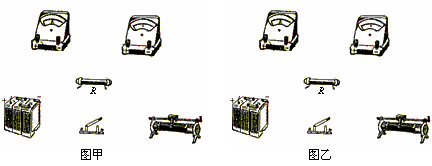

(2)．(12分)图甲、乙是两组同样的器材实物图，用来测量待测电阻R的阻值，每组器材中包括：电池，电键，变阻器，电压表，电流表，待测电阻R，若干导线。

如果待测电阻R的阻值比电压表的内阻不是小很多，但R的阻值比电流表的内阻大很多，试在图甲中连线使之成为测量电路；如果待测电阻R的阻值比电流表的内阻不是大很多，但R的阻值比电压表的内阻小很多，试在图乙中连线使之成为测量电路。

22．放射源放出的三种射线在通过匀强磁场时呈现不同的轨迹1、2、3，其中

A、2的电离本领最强

B、3的穿透本领最强　　　

C、1的穿透本领最强

D、1的电离本领最强

　　　 第II卷(非选择题　　 共4题　　　　　 共72分)

21、如图所示，abc为一全反射棱镜，它的主截面是等腰直角三角形。一束白光垂直入射到ac面上，在ab面上发生全反射。若入射点O的位置保持不变，改变光线的入射方向，则(不考虑自bc面反射的光线)

A、入射光按图中所示的顺时针方向逐渐偏转，如果 有色光射出ab面，则红光将首先射出

B、使入射光按图中所示的顺时针方向逐渐偏转，如果有色光射出ab面，则紫光将首先射出

C、使入射光按图中所示的逆时针方向逐渐偏转，则红光将首先射出ab面

D、使入射光按图中所示的逆时针方向逐渐偏转，则紫光将首先射出ab面

20．如图所示，两个完全相同的灵敏电流计按图中所示的方式连接，开始时表针都在中间位置。当用手向左拨动一块表的表针时，另一块表的表针将

　　 A．向左运动 　　 B．向右运动

　　 C．不动　　　　 　　 D．无法判断

19．在如图所示的电路中，电源的电动势为16V，内阻不计。R₁=R₄=3Ω，R₂=R₃=5Ω，电容C=1μF，电容器上极板的带电量为

　　 A．-6×10^-6C　　 B．4×10^-6C

　　 C．-4×10^-6C　　 D．8×10^-6C

18．如图所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有一小孔M和N。今有一带电质点，自A板上方相距为d的P点由静止自由下落(P、M、N在同一竖直线上)，空气阻力忽略不计，到达N孔时速度恰好为零，然后沿原路返回，若保持两极板间的电压不变，则

　　 A．把A板向上平移一小段距离，质点自P点自由下落后仍能返回

　　 B．把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落

　　 C．把B板向上平移一小段距离，质点自P点自由下落后仍能返回

　　 D．把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落

17．如图所示，一定质量的理想气体完成由状态A到B的变化或完成由状态A到C的变化。图中的两条曲线是等温线，比较发生的两个过程，下列说法正确的是

　　 A．A到C比A到B放热多

　　 B．A到C比A到B放热少

　　 C．A到C比A到B外界对气体做功多

　　 D．A到B比A到C气体内能变化大
