2.如图所示,平行金属导轨间距为d,一端跨接一阻值为R的电阻,匀强磁场磁感强度为B,方向垂直轨道所在平面,一根长直金属棒与轨道成60°角放置,当金属棒以垂直棒的恒定速度v沿金属轨道滑行时,电阻R中的电流大小为________,方向为________(不计轨道与棒的电阻)。
1.如图所示,矩形线框abcd的ad和bc的中点M、N之间连接一电压表,整个装置处于匀强磁场中,磁场的方向与线框平面垂直,当线框向右匀速平动时,以下说法正确的是
(A)穿过线框的磁通量不变化,MN间无感应电动势
(B)MN这段导体做切割磁力线运动,MN间有电势差
(C)MN间有电势差,所以电压表有读数
(D)因为无电流通过电压表,所以电压表无读数
12.(1)见图 (2)见图,3.00V,0.50Ω (3)<
11.没有考虑电压表的分流作用,没有考虑电流表的分压作用,甲
10.A
9.解:K断开时,电流=0.6A
电源内阻ε/I-R=2Ω
K闭合时,路端电压=4V
电流/R=0.5A
总电流ε
/
=1A
通过电动机的电流=0.5A
电动机的机械功率=1.5W
8.解:(1)OM是电阻的伏安特性曲线,由此可知电阻R=2Ω;
(2)由图可知ε=6V,根据闭合电路欧姆定律,
可计算电源阻=(ε-U)/I=(6-4)/2(Ω)=1Ω,交点C处电源的输出功率为PC出=UcIc=4×2W=8W
(3)在C点电源内部消耗的功率为
PC内=Ic2=22×1W=4W
(4)电源的最大输出功率Pm,是在外电阻的阻值恰等于电源内电阻时达到的.
Pm=ε2/4=62/4W=9W
1.ρSNA/M,2×1023 2.向右,0.5 3.B 4.C 5.40 6.ACD 7.A
12.用伏安法测定两节干电池组成的电源的电动势ε和内电阻r。实验中共测出五组数据,如下表所示:
|
1 |
2 |
3 |
4 |
5 |
U(V) |
2.80 |
2.60 |
2.50 |
2.20 |
2.00 |
I(A) |
0.48 |
0.80 |
1.00 |
1.60 |
1.96 |

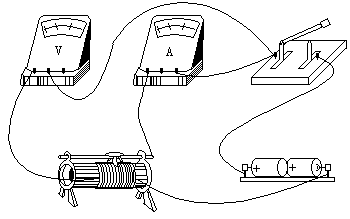

(1)将图中所给的器材连接成测量ε、r的电路,并用箭头标出电键闭合前滑动变阻器滑动触头的位置。

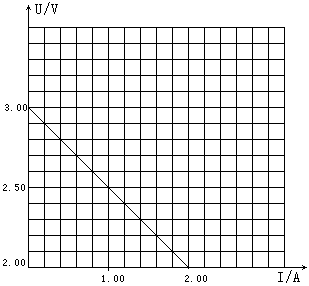

(2)在图中作U-I图线,根据图线求出:电动势ε=________V,内电阻r=________。
(3)若考虑电流表、电压表内阻对测量结果的影响,则ε测________ε真。
基础练习七答案:
11.用电流表和电压表测电池的电动势和内电阻用一只电流表和一只电压表测电池的电动势和内电阻的实验电路,有如图所示的甲、乙两种,采用甲图测定ε
和r时产生的系统误差主要是由于________。采用乙图测定ε和r是产生的系统误差,主要是由于________。为减少上述系统误差,当R
RV时,应采用________电路。
