12．水平放置的金属框架abcd，宽度为0.5m，匀强磁场与框架平面成30°角，如图所示，磁感应强度为0.5T，框架电阻不计，金属杆MN置于框架上可以无摩擦地滑动，MN的质量0.05kg，电阻0.2Ω，试求当MN的水平速度为多大时，它对框架的压力恰为零，此时水平拉力应为多大?

基础练习八答案：

11．固定在匀强磁场中的正方形导线框abcd，各边长l，其中ab是一段电阻为R的均匀电阻丝，其余三边均为电阻可忽略的铜线。磁场的磁感应强度为B，方向垂直纸面向里，现有一与ab段所用材料、粗细、长度都相同的电阻丝RQ架在导线框上，如图所示，以恒定速度υ从ad滑向bc，当PQ滑过l的距离时，通时aP段电阻丝的电流是多大?方向如何?

10．如图所示，竖直平行导轨间距l=20cm，导轨顶端接有一电键K。导体棒ab与导轨接触良好且无摩擦，ab的电阻R=0.4Ω，质量m=10g，导轨的电阻不计，整个装置处在与轨道平面垂直的匀强磁场中，磁感强度B=1T。当ab棒由静止释放0.8 s后，突然接通电键，不计空气阻力，设导轨足够长。求ab棒的最大速度和最终速度的大小(g取10m/s²)。

9．如图所示电路中，L是自感系数足够大的线圈，它的电阻可忽略不计，D₁和D₂是两个完全相同的小灯泡。将电键K闭合，待灯泡亮度稳定后，再将电键K断开，则下列说法中正确的是

(A)K闭合瞬间，两灯同时亮，以后D₁熄灭，D₂变亮

(B)K闭合瞬间，D₁先亮，D₂后亮，最后两灯亮度一样

(C)K断开时，两灯都亮一下再慢慢熄灭

(D)K断开时，D₂立即熄灭，D₁亮一下再慢慢熄灭

8．如图所示，一闭合线圈a悬吊在一个通电长螺线管的左侧，如果要使线圈中产生图示方向的感应电流，滑动变阻器的滑片P应向________滑动。要使线圈a保持不动，应给线圈施加一水平向________的外力。

7．如图所示，AOC是光滑的直角金属导轨，AO沿竖直方向，OC沿水平方向，ab是一根金属直棒，如图立在导轨上，它从静止开始在重力作用下运动，运动过程中b端始终在OC上，a端始终在AO上，直到ab完全落在OC上。整个装置放在一匀强磁场中，磁场方向垂直纸面向里，则ab棒在运动过程中

(A)感应电流方向始终是b→a

(B)感应电流方向先是b→a ，后变为a→b

(C)受磁场力方向与ab垂直，如图中箭头所示方向

(D)受磁场力方向与ab垂直，开始如图中箭头所示方向，后来变为与箭头所示方向相反

6．如图所示，线框ABCD可绕OO′轴转动，当D点向外转动时，线框中有无感应电流?________；A、B、C、D四点中电势最高的是________点，电势最低的是________点。

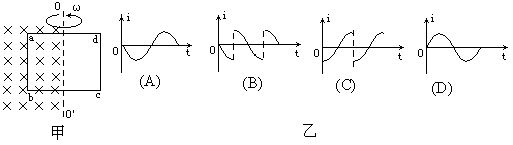

5．如图(甲)所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO’与磁场边界重合。线圈按图示方向匀速转动。若从图示位置开始计时，并规定电流方向沿a→b→c→d→a为正方向，则线圈内感应电流随时间变化的图像是下图(乙)中的哪一个？

4．如图所示，在两根平行长直导线M、N中，通入同方向同大小的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框中感应电流的方向为

(A)沿abcda不变　　　　　　 (B)沿adcba不变

(C)由abcda变成adcba　　　 (D)由adcba变成abcda

3．材料、粗细相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图所示，匀强磁场方向垂直导轨平面向内，外力使导线水平向右做匀速运动，且每次外力所做功的功率相同，已知三根导线在导轨间的长度关系是L_ab＜L_cd＜L_ef，则

(A)　 ab运动速度最大

(B)ef运动速度最大

(C)因三根导线切割磁感线的有效长度相同，故它们产生的感应电动势相同

(D)三根导线每秒产生的热量相同
