12．(10分)有一个小灯泡上标有“4.8V　 2W”字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方U²的关系曲线．有下列器材可供选用：

A．电压表V₁(0-3V，内阻3kΩ)　 B．电压表V₂(0-100V，内阻15kΩ)

C．电流表A(0-0.6A，内阻约1Ω)　　 D．定值电阻R₁＝3kΩ

E．定值电阻R₂＝15kΩ　　　　　　　　　　 　 　 　F．滑动变阻器R(10Ω，2A)

G．学生电源(直流6V，内阻不计)

H．开关、导线若干

(1)为尽量减小实验误差，并要求小灯泡两端电压可从零到额定电压内任意变化，实验中所用电压表应选用　　　 ，定值电阻应选用　　　　 (均用序号字母填写)；

(2)请在方框内画出满足实验要求的电路图；

(3)利用上述实验电路图测出的电压表读数U_V与此时小灯泡两端电压U的定量关系是　 　　　　　，下图的四个图象中正确的是　 　　　　　．

11．(8分)在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l，用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻R．

(1)请写出测金属丝电阻率的表达式：＝_________________(用上述测量字母表示)．

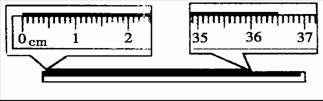

(2)若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图所示，则金属丝长度的测量值为l＝__________cm?，金属丝直径的测量值为d=________mm．

10．两光滑水平导轨放置匀强磁场中，磁场与导轨所在平面垂直，金属棒ab可沿导轨自由移动，如图所示，导轨一端跨接一个定值电阻，金属棒和导轨的电阻不计。现将金属棒沿导轨由静止向右拉动，若保持拉力F恒定，经过时间t₁速度变为v，金属棒受到的磁场力为F₁，最终以2v的速度做匀速运动；若保持拉力的功率P恒定，经过时间t₂，速度也变为v，金属棒受到的磁场力为F₂，最终也以2v的速度做匀速运动。则(　 　　)

A．t₁>t₂　　　　　　　　　　　 B．t₁=t₂　　　　　　　　　　　 C．F₁=F₂　　　　　　　　　　 D．F=2F₂

9． 如图所示，一只理想变压器的原、副线圈的匝数比是10：1，原线圈接入电压为220V的照明用电，一只理想二极管和一个阻值为10Ω的电阻R串联接在副线圈上。则以下说法中正确的是(　 　　)

A．1min内电阻R上产生的热量为1452 J

B．电压表的读数约为15.6V

C．二极管两端的最大电压为22V

D．若将R换成一个阻值大于10Ω的电阻，则电流表读数变大

8．如图所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc的ab边与磁场边界平行．现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ab边垂直．则下列各图中哪一个可以定性地表示线框在上述过程中感应电流随时间变化的规律？(　　 )

7．在同一光滑斜面上放同一导体棒，右图所示是两种情况的剖面图。它们所在空间有磁感应强度大小相等的匀强磁场，但方向不同，一次垂直斜面向上，另一次竖直向上：两次导体棒A分别通有电流I₁和I₂，都处于静止平衡。已知斜面的倾角为θ，则：(　 　　)

A．I₁ ：I₂=cosθ ׃1　　　　　　　 B．I₁ ：I₂=1：1

C．导体棒A所受安培力大小之比F₁׃：F₂=sinθ׃：cosθ

D．斜面对导体棒A的弹力大小之比N₁׃：N₂=cos²θ ：1

6．磁流体发电是一项新兴技术，它可以把气体的内能直接转化为电能，下图是它的示意图．平行金属板A、B之间有一个很强的匀强磁场，磁感应强度为B，将一束等离子体(即高温下电离的气体，含有大量正、负带电粒子)垂直于磁场B的方向喷入磁场，每个离子的速度为v，电荷量大小为q，A、B两板间距为d，稳定时下列说法中正确的是(　　 )

A．图中A板是电源的正极　　 B．图中B板是电源的正极

C．电源的电动势为Bvd　　　 　D．电源的电动势为Bvq

5．如图电阻、电容与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，极朝下，如图所示。现使磁铁自由下落，在极接近线圈上端的过程中，流过的电流方向和电容器极板的带电情况是(　 　)

A．从到，上极板带正电　　 B．从到，下极板带正电；

C．从到，上极板带正电　　 D．从到，下极板带正电；

4．初速度为v₀的电子(重力不计)，沿平行于通电长直导线的方向射出,直导线中电流方向与电子的初始运动方向如图所示，则(　 　 )

　 A．电子将向右偏转，速率不变

B．电子将向左偏转，速率改变

C．电子将向左偏转，速率不变

D．电子将向右偏转，速率改变

3．一个矩形线圈在匀强磁场中转动产生的交流电动势为(V).关于这个交变电流,下列说法中正确的是(　　 　　 )

A．交变电流的频率为100Hz　　　　　 B．电动势的有效值为220V

C．t=0时, 穿过线圈的磁通量为零　　　 D．t=0时,线圈平面与中性面垂直
