13．(12分)用如图所示电路测一节干电池的电动势E和内电阻r，所给器材有：

　 A．电压表V：0-3A和0-15 V两个量程

　 B．电流表A：0-0.6A和0-3 A两个量程

　 C．滑动变阻器R₁(最大电阻为20Ω)

　 D．滑动变阻器R₂(最大电阻为100 Ω)

　 E．开关s和导线若干

　　 (1)电流表应选用　　　　 量程；电压表应选用　　　 量程；滑动变阻器应选　　　　 (填：R₁或R₂)

　　 (2)图实验所示U－I图上是由实验测得的7组数据标出的点．请你画出图线，并由图线求出

E＝　　　　 　V，r＝　　　　 Ω．

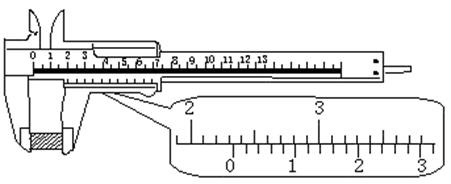

12．(2分)用游标卡尺(游标尺上有50个等分刻度)测定某工件的宽度时,示数如图所示,此工件的宽度为　　　 　 m.

11．在如图所示的静电实验电路中，已知电容器的电容C₁=C₂=C，电源的电动势为E，内阻为r，电压表的内阻为10kΩ，当电路达到稳定状态后，则( 　　)

A．电压表和静电计上的电势差相等，都是E/2　

　 B．C₁和C₂所带的电量相等

C．静电计上电势差为E　　　　　　　　　　　　

D．电压表的读数为零

第Ⅱ卷　 非选择题(共56分)

10．质谱仪是测带电粒子质量和分析同位素的一种仪器，它的工作原理是带电粒子(不计重力)经同一电场加速后，垂直进入同一匀强磁场做圆周运动，然后利用相关规律计算出带电粒子质量。其工作原理如图所示，虚线为某粒子轨迹，由图可知 ( 　　)

A．此粒子带负电

B．下极板S₂比上极板S₁电势高

C．若只增大加速电压U值，则半径r变大

D．若只增大入射粒子的质量，则半径r变小

9．如下图所示，两虚线之间的空间内存在着正交或平行的匀强电场E和匀强磁场B，有一个带正电小球(电量为+q，质量为m)从正交或平行的电磁混合场上方的某一高度自由落下，那么，带电小球可能沿直线通过下列的哪个电磁混合场(　 )

8．在如图所示的电路中，A、B、C分别表示理想电流表或电压表，它们的示数以安或伏为单位。当电键S闭合后，A、B、C三表示数分别为1、2、3时，灯L₁、L₂均正好均正常发光。已知灯L₁、L₂的额定功率为3∶1，则可判断(　　 )

A． A、B、C均为电流表

B． A、B、C均为电压表

C．B为电流表，A、C均为电压表

D．B为电压表，A、C均为电流表

7．如图所示，正点电荷Q产生的电场中，已知A、B间的电势差为U，现将电量为q的正点电荷从B移到A，则 (　 )

A．外力克服电场力做功QU，电势能增加qU

B．外力克服电场力做功qU，电势能增加QU

C．外力克服电场力做功qU，电势能增加qU

D．外力克服电场力做功QU，电势能减少QU

6．通有电流的导线L₁、L₂处在同一平面(纸面)内，L₁是固定的，L₂可绕垂直纸面的固定转轴O转动(O为L₂的中心)，各自的电流方向如图所示。下列哪种情况将会发生　　　　 (D)

A．因L₂不受磁场力的作用，故L₂不动

B．因L₂上、下两部分所受的磁场力平衡，故L₂不动

C．L₂绕轴O按顺时针方向转动

D．L₂绕轴O按逆时针方向转动

5．如图所示，可视为点电荷的小球A、B分别带负电和正电，B球固定，其正下方的A球静止在绝缘斜面上，则A球受力个数可能为 (　　 )

　 A．可能受到2个力作用

B．可能受到3个力作用

C．可能受到4个力作用

D．可能受到5个力作用

4．在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，三个理想电表的示数都发生变化，电表的示数分别用I、U₁、U₂表示。下列判断正确的是(　 )

A．I减小，U₁增大　　

B．I减小，U₂增大

C．I增大，U₁增大　　

D．I增大，U₂增大
