3、如图所示,平行金属导轨与水平面成θ角,导轨与固定电阻R1和R2相连,匀强磁场垂直穿过导轨平面.有一导体棒ab,质量为m,导体棒的电阻与固定电阻R1和R2的阻值均相等,与导轨之间的动摩擦因数为μ,导体棒ab沿导轨向上滑动,当上滑的速度为V时,受到安培力的大小为F.此时BCD(06上海卷)
A.电阻R1消耗的热功率为Fv/3 B.电阻 R。消耗的热功率为 Fv/6
C.整个装置因摩擦而消耗的热功率为μmgvcosθ
D.整个装置消耗的机械功率为(F+μmgcosθ)v
2、如图所示,位于同一水平面内的、两根平行的光滑金属导轨,处在匀强磁场中,磁场方向垂直与导轨所在平面,导轨的一端与一电阻相连;具有一定质量的金属杆放在导轨上并与导轨垂直。现用一平行与导轨的恒力拉杆,使它由静止开始向右运动。杆和导轨的电阻、感应电流产生的磁场均可不计。用表示回路中的感应电动势,表示回路中的感应电流,在随时间增大的过程中,电阻消耗的功率等于BD(06全国1卷)
A.的功率 B.安培力的功率的绝对值
C.与安培力的合力的功率 D.
1、两根足够长的光滑导轨竖直放置,间距为L ,底端接阻值为R 的电阻。将质量为m的金属棒悬挂在一个固定的轻弹簧下端,金属棒和导轨接触良好,导轨所在平面与磁感应强度为B 的匀强磁场垂直,如图所示。除电阻R 外其余电阻不计。现将金属棒从弹簧原长位置由静止释放.则AC(08山东卷)
A.释放瞬间金属棒的加速度等于重力加速度g
B.金属棒向下运动时,流过电阻R 的电流方向为a→b
C.金属棒的速度为v时.所受的安培力大小为F =
D.电阻R 上产生的总热量等于金属棒重力势能的减少
15、如图所示,矩形线圈 abcd 在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动,当线圈平面转到与磁场方向平行时 A(07四川卷)
A.线圈绕P1转动时的电流等于绕P2转动时的电流
B.线圈绕P1转动时的电动势小于绕P2转动时的电动势
C.线圈绕P1和P2转动时电流的方向相同,都是 a→b→c→d
D.线圈绕P1转动时 dc边受到的安培力大于绕P2转动时 dc 边受到的安培力

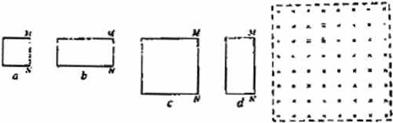

14、用相同导线绕绕制的边长为L或2L的四个闭合导体线框、以相同的速度匀速进入右侧匀强磁场,如图所示。在每个线框进入磁场的过程中,M、N两点间的电压分别为Ua、Ub、Uc和Ud。下列判断正确的是B(07山东卷)
A.Ua<Ub<Uc<Ud
B.Ud<Ub<Ua<Uc
C.Ua=Ub=Uc=Ud D.Ub<Ua<Ud<U

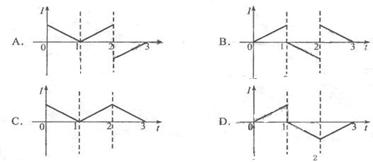

13、如图所示,LOO’L’为一折线,它所形成的两个角∠LOO′和∠OO′L′均为450。折线的右边有一匀强磁场,其方向垂直纸面向里。一边长为l的正方形导线框沿垂直于OO′的方向以速度v做匀速直线运动,在t=0时刻恰好位于图中所示的位置。以逆时针方向为导线框中电流的正方向,在下面四幅图中能够正确表示电流-时间(I-t)关系的是(时间以l/v为单位)D(0全国1卷)
12、电阻R、电容C与一线圈连成闭合电路,条形磁铁静止于线圈的正上方,N极朝下,如图所示。现使磁铁开始自由下落,在N极接近线圈上端的过程中,流过R的电流方向和电容器极板的带电情况是D(07宁夏卷)
A.从a到b,上极板带正电
B.从a到b,下极板带正电
C.从b到a,上极板带正电
D.从b到a,下极板带正电
11、在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应 电流的正方向如图 1所示,当磁场的磁 感应强度 B随时间 t如图 2变化时,下图中正确表示线圈中感应电动势 E变化的是A(06天津卷)
10、如图所示,接有灯泡L的平行金属导轨水平放置在匀强磁场中,一导体杆与两导轨良好接触并做往复运动,其运动情况与弹簧振子做简谐运动的情况相同。图中O位置对应于弹簧振子的平衡位置,P、Q两位置对应于弹簧振子的最大位移处。若两导轨的电阻不计,则D(06四川卷)
A.杆由O到P的过程中,电路中电流变大
B.杆由P到Q的过程中,电路中电流一直变大
C.杆通过O处时,电路中电流方向将发生改变
D.杆通过O处时,电路中电流最大
9、如图所示,用一根长为L质量不计的细杆与一个上弧长为、下弧长为的金属线框的中点联结并悬挂于O点,悬点正下方存在一个上弧长为2、下弧长为2的方向垂直纸面向里的匀强磁场,且<<L。先将线框拉开到如图4所示位置,松手后让线框进入磁场,忽略空气阻力和摩擦。下列说法正确的是D (06广东卷)
A.金属线框进入磁场时感应电流的方向为
B.金属线框离开磁场时感应电流的方向为
C.金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等
D.金属线框最终将在磁场内做简谐运动
