23、 如图所示，AB、BC均为轻杆，处在同一竖直平面内，AB杆高为h。 A、B、C三处均用铰接连接，其中A、C两点在同一水平面上，BC杆与水平面夹角为30°。一个质量为m的小球穿在BC杆上，并静止在BC杆底端C处，不计一切摩擦。现在对小球施加一个水平向左的恒力F＝　 mg，则当小球运动到BC杆的中点时，它的速度大小为　　　　　 ，此时AB杆对B处铰链的作用力大小为　　　　　　 。

22、如图甲所示，物体原来静止在水平面上，用一水平力F拉物体，在F从0开始逐渐增大的过程中，物体先静止后又做变加速运动，其加速度a随外力F变化的图像如图乙所示。根据图乙中所标出的数据可计算出物体的质量为　　　　　 kg，物体与水平面间的动摩擦因数为　　　　　 。

21、倾角为＝30°的斜面体放在水平地面上，一个重为G的球在水平力F的作用下，静止在光滑斜面上，则水平力F的大小为　　　　 ；若将力F从水平方向逆时针转过某一角度后，仍保持F的大小，且小球和斜面也仍旧保持静止，则此时水平地面对斜面体的摩擦力f＝　　　　　 。

20、如图所示，叠放在一起的A、B两绝缘小物块放在水平向右的匀强电场中，其中B带正电Q，A不带电；它们一起沿绝缘水平面以某一速度匀速运动。现突然使B带电量消失，A带上正Q的电量，则A、B的运动状态可能为：( 　　　　)

A、一起匀速运动　　　　　　　　　　　 B、一起加速运动

C、A加速，B减速　　　　 　　 D、A加速，B匀速

19、如图所示，甲、乙是两块完全相同的铜片，两者间水平距离足够远，现在甲的正下方放置一薄的强磁铁，乙的正下方放置一薄铁块，现将甲、乙拿至相同高度H处同时释放(铜片下落过程中不翻转)，则以下说法正确的是：(　　　　 )

A、甲、乙同时落地，并都发出清脆的落地响声

B、乙较先落地，并发出清脆的落地响声

C、乙较后落地，几乎没有发出响声

D、甲较后落地，几乎没有发出响声

18、如图所示，斜面上有a、b、c、d 四个点，ab＝bc＝cd，从a点以初动能E_K0水平抛出一个小球，它落在斜面上的b点；若小球从 a 点以初动能 2E_K0水平抛出，不计空气阻力，则下列判断正确的是：(　　　　 )

A、小球可能落在d点与c点之间　　

B、小球一定落在c点

C、小球落在斜面的速度方向与斜面的夹角一定增大

D、小球落在斜面的速度方向与斜面的夹角一定相同

17、均匀长板可绕中点转动，当甲、乙两人分别站在板上A、B处时恰好能水平静止，如图所示，AO＝2BO。若两人在板上同时开始做初速度为零的匀加速运动，板仍保持静止。则关于甲、乙两人的运动方向和加速度a₁、a₂的大小，下列说法中正确的是：(　　　 )

A、相向运动，a₁︰a₂＝1︰4

B、相背运动，a₁︰a₂＝2︰1

C、相向运动，a₁︰a₂＝2︰1

D、相背运动，a₁︰a₂＝4︰1

16、先后用完全相同的橡皮条彼此平行地沿水平方向拉同一质量为m的物块，且每次使橡皮条的伸长量均相同，物块m在橡皮条的拉力作用下所产生的加速度a与所用橡皮条的数目n的关系如图所示，若更换物块所在水平面的材料，再重复这个实验，则图中直线与水平轴间的夹角将： ( 　　　　)

A、变小　　　　　　 B、不变　

C、变大　　　　　　 D、与水平面的材料有关

Щ、多项选择题：

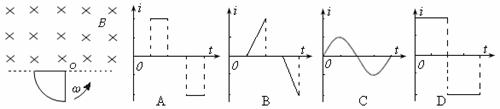

15、如图虚线上方空间有匀强磁场，扇形导线框绕垂直于框面的轴O以角速度匀速转动，线框中感应电流方向以逆时针为正，则能正确表明线框转动一周感应电流变化情况的是：(　　　　 )

14、如图所示是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是：(　　　 )

A、电路的总电阻变大　　　　　　　 B、电流表的示数变大

C、电源内阻消耗的功率变小　　　　 D、路端电压变小
