2.游标卡尺

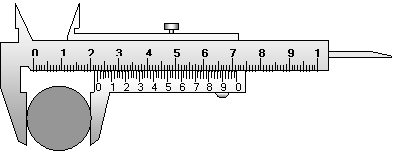

⑴10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几(不能读某)。其读数准确到0.1mm。

⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm。

⑶50分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。这种卡尺的读数可以准确到0.02mm。如右图中被测圆柱体的直径为2.250cm。

要注意：游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。

高考要求会正确使用的仪器主要有：刻度尺、游标卡尺、螺旋测微器、天平、秒表、打点计时器、弹簧秤、温度表、电流表、电压表、多用电表、滑动变阻器、电阻箱等等。

1.刻度尺、秒表、弹簧秤、温度表、电流表、电压表的读数

使用以上仪器时，凡是最小刻度是10分度的，要求读到最小刻度后再往下估读一位(估读的这位是不可靠数字，但是是有效数字的不可缺少的组成部分)。凡是最小刻度不是10分度的，只要求读到最小刻度所在的这一位，不再往下估读。

例如

⑴读出上左图中被测物体的长度。

⑵上右图用3V量程时电压表读数为多少？用15V量程时电压表度数又为多少？

⑶右图中秒表的示数是多少分多少秒？

凡仪器的最小刻度是10分度的，在读到最小刻度后还要再往下估读一位。⑴6.50cm。⑵1.14V。15V量程时最小刻度为0.5V，只读到0.1V这一位，应为5.7V。⑶秒表的读数分两部分：小圈内表示分，每小格表示0.5分钟；大圈内表示秒，最小刻度为0.1秒。当分针在前0.5分内时，秒针在0~30秒内读数；当分针在后0.5分内时，秒针在30~60秒内读数。因此图中秒表读数应为3分48.75秒(这个5是估读出来的)。

2.有效数字

带有一位不可靠数字的近似数字，叫做有效数字。⑴有效数字是指近似数字而言。⑵只能带有一位不可靠数字，不是位数越多越好。

凡是用测量仪器直接测量的结果，读数一般要求在读出仪器最小刻度所在位的数值(可靠数字)后，再向下估读一位(不可靠数字)，这里不受有效数字位数的限制。

间接测量的有效数字运算不作要求，运算结果一般可用2~3位有效数字表示。

1.误差

测量值与真实值的差异叫做误差。误差可分为系统误差和偶然误差两种。

⑴系统误差的特点是在多次重复同一实验时，误差总是同样地偏大或偏小。

⑵偶然误差总是有时偏大，有时偏小，并且偏大和偏小的机会相同。减小偶然误差的方法，可以多进行几次测量，求出几次测量的数值的平均值。这个平均值比某一次测得的数值更接近于真实值。

??下面几种实验方法是我们中学阶段物理实验中用过的，从方法的角度整理、复习一下，有助于我们提高认识水平和能力。

??(1)累积法：在“用单摆测重力加速度”测周期时我们用的是累积法，即我们不直接测一个周期的时间，而是测30-50个周期的总时间，再除以周期数即得周期T的值．用累积法的好处是：①相当于进行多次测量而后取平均值，这样可以减少偶然误差；②增加有效数字的位数．以测单摆的周期为例，我们实验时单摆的摆长大约是1m或不到1m，用停表(最小分度值是0.1s)直接测1个周期的值，只能读出两位有效数字(机械停表的指针是跳跃式前进的，因此不能估读)，如1.8s、2.0s等，而测30个周期总时间，则可读出至少3位有效数字。

用累积法的实验还有很多，如测一张纸的厚度、用刻度尺测金属丝的直径…

??(2)替代法：在“互成角度两个共点力的合成”的实验中我们就用到了替代法，第一次我们用两个弹簧秤成角度地拉橡皮筋，把结点拉到某一位置，再换成一个弹簧秤，同样拉这个橡皮筋，也把结点拉到同样位置，这说明后一个弹簧秤的拉力与前面两个弹簧秤的拉力效果相等因此右以互相替代．对于“等效”这个问题，应正确理解：所谓效果相等，是对某一方面说的，并不是在所有方面都等效，仍以合力与分力来说，它们只是在改变物体的运动状态上等效，而在其他方面，例如在产生形变上，二者并不等效。

??用替代法的例子还有很多，如用天平称物物体的质量，电阻测量等都可以用替代法，我们古代三国时期曹冲称象的故事就是替代法的典型实例。

??(3)测量量的转换：例如在“碰撞中的动量守恒”的实验中，把测物体的速度转换为测物体平抛运动的水平位移，即把测速度转换为测长度。

??又如在“测定玻璃的折射率”的实验中，本应测量入射角和折射角，再根据折射率n=sini/sinr求出折射率，但角度不容易测准确(一般所用的量角器的最小分度是1°，并且测角度时顶点很难对得特别准确)，而通过做辅助线的方法可以把测角度转换为测线段的长度，从而增加了有效数字的位数，即提高了测量的准确度。

??(4)比较法：用天平称物体的质量，就是把物体与砝码进行比较，砝码的质量是标准的，把被测量与标准的量进行比较，就是比较法．天平是等臂杠杆，因此用天平测物体质量时，不用再进行计算，而是直接读出砝码的质量，它就等于物体的质量。一般情况下，被测物跟标准量并不相等，而是要根据某种关系进行计算，最常用的是二者间满足一定的比例关系，通过一定的比例计算即可得出结果，因此常常称为比例法。用比例法测电阻是常见的，当两个电阻串联时，通过的电流相等，因此两电阻两端的电压跟它们的电阻成正比，如果其中的一个电阻是标准电阻，另一个电阻的阻值就可测出．同样，两电阻并联时，由于两端电压相等，通过两支路的电流跟电阻成反比，只要一个是标准电阻，另一个电阻的阻可测出。

??要应对各类实验试题，包括高层次的实验试题，唯一正确的方法是把要求必做的学生实验真正做懂、做会，特别是在实验原理上要认真钻研，对每一个实验步骤都要问个为什么，即不但要记住怎样做，更应该知道为什么要这样做．对基本的实验，复习过程中要注意以下六个方面的问题：

(1)实验原理

??中学要求必做的实验可以分为4个类型：练习型、测量型、验证型、探索型．对每一种类型都要把原理弄清楚．

??应特别注意的问题：验证机械能守恒定律中不需要选择第一个间距等于2mm的纸带．这个实验的正确实验步骤是先闭合电源开关，启动打点计时器，待打点计时器的工作稳定后，再释放重锤，使它自由落下，同时纸带打出一系列点迹．按这种方法操作，在未释放纸带前，打点计时器已经在纸带上打出点迹，但都打在同一点上，这就是第一点．由于开始释放的时刻是不确定的，从开始释放到打第二个点的时间一定小于0.02s，但具体时间不确定，因此第一点与第二点的距离只能知道一定小于2mm(如果这段时间恰等于0.02s，则这段位移s=gt2/2=(10×0.022/2)m=2×10-3m=2mm)，但不能知道它的确切数值，也不需要知道它的确切数值．不论第一点与第二点的间距是否等于2mm，它都是从打第一点处开始作自由落体运动的，因此只要测量出第一点O与后面某一点P间的距离h，再测出打P点时的速度v，如果：

gh≈ ( )，

??就算验证了这个过程中机械能守恒．

(2)实验仪器

要求掌握的实验仪器主要有：刻度尺、游标卡尺、螺旋测微器(千分尺)、天平、停表(秒表)、打点计时器(电火花计时仪)、弹簧秤、温度表、电流表、电压表、多用电表、滑动变阻器、电阻箱，等等。对于使用新教材的省市，还要加上示波器等。对这些仪器，都要弄清其原理、会正确使用它们，包括测量仪器的正确读数。

(3)实验装置

对电学实验主要指电路图。

??下面几个是应特别注意的：

??①验证牛顿第二定律的实验，如何平衡摩擦力是关键。

??②研究平抛物体的运动及碰撞中的动量守恒的实验，这两个实验都要使用斜槽轨道，让小球从轨道上端无初速滚下，然后平抛出去，在安装装置时要注意保证轨道末端必须水平，如果实验要进行多次，每次小球应从同一高度处下落，因此应有一个挡板。

??③验证机械能守恒定律的实验，要用铁架台并用夹子固定纸带，这样在开启打点计时器而未释放重锤前，能保证打出的点迹在同一点上，若像课本上的实验装置图那样，用手握住纸带，开启打点计时器而未释放纸带前，会由于手的抖动而打出一“堆”点，从而无法准确找出第一个点(即自由落体运动起始位置)。

??④用单摆测重力加速度的实验，在安装单摆时要注意悬点的固定，随便拴一个结系在铁架台的横梁上是不可取的，因为悬点不确定，就不是单摆，并且摆长值也无法准确测量。

??⑤有关电路的电学实验要注意安培表的外接与内接，制流与分压电路的选择，电表内阻的影响，等等。

(4)实验步骤

复习实验步骤时不能靠死背结论，而要与实验原理联系起来，要多问问自己，为什么要按这样的步骤操作？把某些实验步骤交换一下是否可以？省掉某个步骤行不行？等等。

(5)实验数据的处理

重要的有打点计时器纸带的处理方法(如分析是不是匀速运动或匀变速直线运动、如果是匀变速运动，如何求某时刻的速度、如何求加速度等)；解方程求解未知量、用图像处理数据(把原来应该是曲线关系的通过改变坐标轴的量或单位而变成线性关系，即变成直线，是重要的实验能力)。

(6)实验误差的定性分析

中学阶段不要求进行定量的误差分析，但对主要误差的产生原因、系统误差是偏大还是偏小等，应能理解。在电路的实验中，粗略地看，认为电流表是短路、电压表是断路，但精确一点看，电流表和电压表的内阻的影响都不能忽略，定性地讨论电表电阻对测量结果的影响是我们应该掌握。

5.根据下列框图回答问题(答题时，方程式中的M、E用所对应的元素符号表示)：

⑴写出M溶于稀H₂SO₄和H₂O₂混合液的化学方程式：　　　　　　　 　　　。

⑵某同学取X的溶液，酸化后加入KI、淀粉溶液，变为蓝色。写出与上述变化过程相关的离子方程式：　　　　　　　 、　　　　　　　　　　　　　　 。

⑶写出Cl₂将Z氧化为K₂EO₄的化学方程式：　　　　　　　　　　　　　 。

⑷由E制备的E(C₂H₅)₂的结构如右图，其中氢原子的化学环境完全相同。但早期人们却错误地认为它的结构为：。核磁共振法能够区分这两种结构。在核磁共振氢谱中，正确的结构有　　　　 种峰，错误的结构有　　　　 种峰。

4．已知A为酸式盐，B为某二价主族金属元素的化合物，常温常压下C、D、F、G、I均呈气态。等物质的量A、B与少量的水充分混合能恰好完全反应。图中反应条件(除高温外)均已略去。

(1)写出B的电子式　　　　　　 　　　　，D的结构简式　　 　　　　　　　。

(2)写出A与B反应的化学方程式　 　　　　　　　　　　　　　　　　　　　。

(3)如对气体G进行加压操作，产生的现象是　 　　　　　　　　　　　　　　　　。

(4)写出下列反应的离子方程式：

①在A溶液中加入M　 　　　　　　　　　　　　　　　　　　　　　　　　　。

②向A溶液中加入过量NaOH溶液，并加热 　　　　　　　　　　　　　　　　　。

3．下图是部分常见元素的单质及其化合物的转化关系图(有关反应的条件及生成的部分产物已略去)。

已知：E为红棕色固体，K为浅绿色溶液；反应①、②都是化工生产中的重要反应；B、C、D、H是单质；B、C、D、F、G、H常温下是气态； F、P 和H的水溶液均具有漂白作用，且F是形成酸雨的主要物质之一；N是一种常见的氮肥；化合物G分子构型为三角锥形，化合物M由两种元素组成，分子内共有58个电子。

(1)F的化学式　　　　　　　 ；G的水溶液中，最多的阳离子是　　　　　　　 。

(2)写出K与H反应的离子方程式：　　　　　　　　　　　　　　　　　　　　 ；

G与H反应的化学方程式：　　　　　　　　　　　　　　　　　　　　　 。

(3)在实验室中，向饱和H水溶液中加入CaCO₃粉末，充分反应后过滤，可制得浓度较大的P的水溶液。用化学平衡移动的原理加以解释　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　。

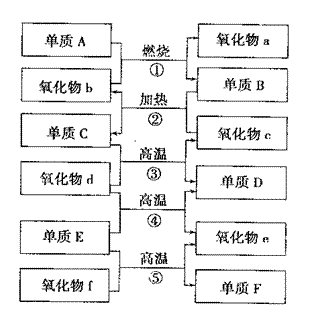

2. 右图是部分化学常见的氧化物和单质的转化关系。其中。气化物f是制造光导纤维的重要原料，氧化物c是一种具有磁性的黑色物质。回答下列问题：

　 (1)写出下列物质的化学式：单质C　　　　　　　　　　

氧化物d　　　　　　　 　　；

　 (2)纯净的单质F在工业上的重要应用是　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　 ；

　 (3)写出下列反应的化学方程式：

①　　　　　　　　　　　　　　　　　　 ；

④　　　　　　　　　　　　　　　　　　 ；

⑤　　　　　　　　　　　　　　　　　　　　 。
