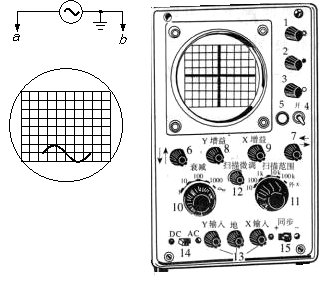

30．右图是示波器面板，左上图是一个信号源。⑴若要观测此信号源发出的正弦交流信号的波形的应将信号源的a端与示波器面板上的______接线柱相连，b端_____接线柱相连。⑵若示波器显示的输入波形如左下图所示，要将波形上移，应调节面板上的__________旋钮；要使此波形横向展宽，应调节__________旋钮；要使屏上能够显示3个完整的波形，应调节_________旋钮。

29．如图电路中R₁=R₂=100Ω，是阻值不随温度而变的定值电阻．白炽灯泡L的伏安特性曲线如右边I-U图线所示．电源电动势E=100V，内阻不计．求：

⑴当电键K断开时灯泡两端的电压和通过灯泡的电流以及灯泡的实际电功率．

⑵当电键闭合时，灯泡两端的电压和通过灯泡的电流以及灯泡的实际电功率．

28．电源的输出功率P跟外电路的电阻R有关。下左图是研究它们的关系的实验电路。为了便于进行实验和保护蓄电池，给蓄电池串联了一个定值电阻R₀，把它们一起看作电源(图中虚线框内部分)。电源的内电阻就是蓄电池的内电阻和定值电阻R₀之和，用r表示。电源的电动势用E表示。⑴写出电源的输出功率P跟E、r、R的关系式：_____________。(安培表、伏特表看作理想电表)⑵在实物图中按电路图画出连线，组成实验电路。

⑶下表中给出了6组实验数据，根据这些数据，在方格纸中画出P-R关系图线。根据图线可知，电源输出功率的最大值是______W，当时对应的外电阻是______Ω。

由表中所给出的数据，若已知跟电源串联的定值电阻的阻值为R₀=4.5Ω，还可以求得该电源的电动势E=______V，内电阻r₀=______Ω。

27．在用电流表和电压表测电池的电动势和内电阻的实验中，所用的电流表和电压表的内阻分别为0.1Ω和1kΩ。右边为实验原理图，下边为所需器材实物图。试按原理图在实物图中画线连接成实验电路。

一位同学记录的6组数据如下，试根据这些数据在下图中画出U-I图线，根据图线读出电池的电动势E=____V，根据图线求出电池的内电阻r=___Ω。

26．把电流表改装为电压表的实验中，分3个主要步骤，实验中给出的器材有：

①电流表(量程0-100μA)

②标准伏特表(量程0-5V)

③电阻箱(0-9999Ω)

④电阻箱(0-99999Ω)

⑤电源(电动势2V，有内阻)

⑥电源(电动势6V，有内阻)

⑦滑动变阻器(0-50Ω，额定电流1.5A)

⑧电键两只，导线若干。

⑴首先要用半偏法测定电流表的内阻。如果采用图1所示的电路测定电流表A的内电阻并且要想得到较高的精确度，那么从以上给出的器材中，可变电阻R₁应选用______，可变电阻R₂应选用______，电源E应选用______。

该步实验操作的步骤有：A.合上K₁　 B.合上K₂　 C.观察R₁的阻值是否最大，如果不是，将R₁的阻值调至最大　 D.调节R₁的阻值，使电流表指针偏转到满刻度　 E.调节R₂的阻值，使电流表指针偏转到满刻度的一半　 F.记下R₂的阻值。 把以上步骤的字母代号按实验的合理顺序填写在下面横线上空白处：①____；②_____；③_____；④_____；⑤_____；⑥_____。如果在步骤F中所得的R₂的阻值为600Ω，则图1中被测电流表的内阻R_g的测量值为_____Ω。

⑵如果要将图1中的电流表A改装为量程为0-5V的伏特表，则改装的方法是给电流表_____联一个阻值为________Ω的电阻。 在用以上步骤将电流表改装成伏特表后，下列说法中正确的是　　　　　　　

A.由于电流表内阻的测量值比其真实值小，这一因素使得用上述步骤改装成的伏特表测定电压时，其读数比伏特表两端的实际电压小

B.由于电流表内阻的测量值比其真实值小，这一因素使得用上述步骤改装成的伏特表测定电压时，其读数比伏特表两端的实际电压大

C.由于电流表内阻的测量值比其真实值大，这一因素使得用上述步骤改装成的伏特表测定电压时，其读数比伏特表两端的实际电压小

D.由于电流表内阻的测量值比其真实值大，这一因素使得用上述步骤改装成的伏特表测定电压时，其读数比伏特表两端的实际电压大

⑶图2所示器材中，一部分是将电流表改装为伏特表所需的，其余是为了把改装成的伏特表跟标准伏特表进行校对所需的。在下面方框中画出改装和校对都包括在内的电路图(要求对0-5V的所有刻度都能在实验中进行校对)；然后在图2上画出连线，将所示器材按以上要求连接成实验电路。

25．电路图中E为电源，其电动势为E，R₁为滑动变阻器，R₂为电阻箱，A为电流表。用此电路，经以下步骤可近似测得A的内阻R_A：

①闭合K₁，断开K₂，调节R₁，使电流表读数等于其量程I₀；

②保持R₁不变，闭合K₂，调节R₂，使电流表读数等于I₀/2，然后读出R₂的值，取R_A=R₂。

⑴按照电路图在右边实物图所给出的实物图中画出连接导线。

⑵真实值与测得值之差除以真实值叫做测量结果的相对误差，即，试导出它与电源电动势E、电流表量程I₀及电流表内阻R_A的关系式。

⑶若已知I₀=10mA，真实值R_A约为30Ω，要想使测量结果的相对误差不大于5%，电源电动势最小应为多少伏？

24．欲将量程为100μA内阻为500Ω的灵敏电流表改装为量程为1mA的毫安表。

⑴需要给它_____联一只R=_____Ω的电阻。

⑵需要用一只标准毫安表对改装毫安表进行校对。

校对所用的器材的实物图如下(其中标准毫安表事先已与一只固定电阻串联，以防烧表)。校对过程要求通过毫安表的电流能从0连续调到1mA。请按要求在方框中画出校对电路图，并在所给的实物图上连线。

23．有一只电阻R_X，其阻值大约在40-50Ω之间，需要进一步测定其阻值。现有的器材有：

①电池组E(电动势9V，内阻约0.5Ω)

②伏特表V(量程0-10V，内阻约20kΩ)

③毫安表A₁(量程0-50mA，内阻约20Ω)

④毫安表A₂(量程0-300mA，内阻约4Ω)

⑤滑动变阻器R₁(0-100Ω，额定电流1A)

⑥滑动变阻器R₂(0-1700Ω，额定电流0.3A)

⑦电键一只，导线若干。

有两种可供选择的电路如图1和图2所示。实验中要求多测几组电流、电压值。

　⑴为了实验能正常进行并减小系统误差，而且要求滑动变阻器要便于调节，在实验中应选图______所示的电路；应选代号为______的毫安表和代号为______的滑动变阻器。该实验的系统误差主要是由____________引起的，这个因素总是使实验的测量值比真实值偏______。

　⑵若已知所用的毫安表的准确电阻值，则应选用图_____所示的电路进行测量。

22．用图示的电路测定未知电阻R_X的值。图中电源电动势未知，电源内阻和电流表的内阻均可忽略不计，R为电阻箱。

　 ⑴若要测得R_X的值，R至少需要取__　　　 __个不同的数值。

　 ⑵若电流表每个分度表示的电流值未知，但指针偏转角度与通过的电流成正比，则在用此电路测R_X时，R至少需取__　　　 _个不同的数值。

　 ⑶若电源内阻不可忽略，能否应用此电路测量R_X？

答：_____　　　　　　　　　　　　　　　　　 __。

21．用伏安法测电阻的实验中，所用电压表的内阻约为20kΩ，电流表的内阻约为10Ω，滑动变阻器的最大阻值为20Ω，选用能够尽量减小系统误差的电路进行实验，所测得的各组数据已用实心点标在了右图的坐标纸上。

⑴根据各点表示的数据描出该电阻的伏安特性图线，并由此图线得出该电阻的阻值为R_X=______Ω(保留2位有效数字)。

⑵在方框中画出实验电路图。

⑶将实物连接成实验电路。
