5、三种视图的排列规律？三种视图的数据关系？

12、(18分)如图，在光滑水平长直轨道上有A、B两个绝缘体，它们之间有一根长L的轻质细线相连接，其中A的质量为m，B的质量为M=2m，A为带有电量为+q的物体，B不带电，空间存在着方向水平向右的匀强电场,电场强度为E。开始时用外力把A与B靠在一起并保持静止，某时刻撤去外力，A开始向右运动，直到细线绷紧。当细线被绷紧时，细线存在极短时间的弹力，而后B开始运动。已知B开始运动时的速度等于线刚绷紧前瞬间A的速度的1/2，设整个过程中，A的电荷量保持不变。求：

(1)B开始运动时，A运动的速度

(2)通过计算来判断细线在第二次绷紧前A、B是否发生碰撞

(3)在(2)中，若A、B发生碰撞，求碰撞前瞬间B的位移；若A、B不发生碰撞，求细线第二次绷紧前瞬间B的位移

11、(18分)如图所示，物体从光滑斜面上的A点由静止开始下滑，经过B点后进入水平面，最后停在C点。现每隔0.2s通过传感器测量物体的运动速率v，下表给出了部分测量数据。设物体经过B点前后速率不变，重力加速度g取10m/s² 。求：

(1)物体在AB段和BC段的加度a₁和a₂

(2)物体与水平面之间的动摩擦因数m

(3)物体运动到B点时的速率V_B

10、实验题(本题有两小题，共18分)

(1)(4分)在做“互成角度的两个共点力的合力”实验时，橡皮筋的一端固定在木板上，用两个弹簧秤把橡皮筋的另一端拉到某一确定的O点，以下操作中正确的是　 (　 　)

A、同一次实验过程中，O点位置允许变动

B、实验中，弹簧秤必须保持与木板平行，读数时视线要正对弹簧秤刻度

C、实验中，先将其中一个弹簧秤沿某一方向拉到最大量程，然后只需调节另一弹簧秤拉力的大小和方向，把橡皮条另一端拉到O点

D、实验中，把橡皮条的另一端拉到O点时，两个弹簧秤之间夹角应取90⁰，以便于算出合力大小

(2)(14分)在“测电池的电动势和内阻”的实验中，可用以下给定的器材和一些导线来完成实验。器材：待测干电池E，量程3V的理想电压表V，量程0.6A的电流表A(具有一定内阻)，滑动变阻器R₁(0 ~ 10Ω)，滑动变阻器R₂(0 ~ 200Ω)，开关S 。

1为方便实验调节且能较准确地进行测量，滑动变阻器应选用　　　　 (填R₁或 R₂)。

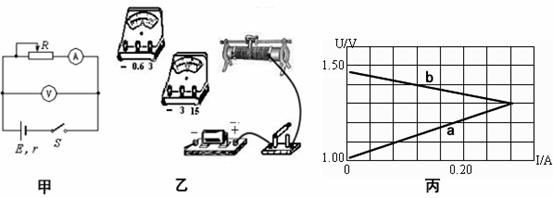

2实验所用电路如图甲所示，请用笔画线代替导线在图乙中完成实物连接图。图中部分电路已连接，不能更改。

3该同学根据实验所记录的数据，画出的U-I图像，通过分析可知，其中_______(填a或b)图线是表示电压表V示数随电流表A示数变化关系。

4根据图像求得电动势E=　 　　V，内阻r=　　 Ω(均保留2位有效数字)。

9、如图所示,足够长的水平直轨道MN上左端有一点C,过MN的竖直平面上有两点A、B，A点在C点的正上方，B点与A点在一条水平线上，不计轨道阻力和空气阻力，下面判断正确的是：

A. 在A、C两点以相同的速度同时水平向右抛出两小球，两球一定会相遇

B. 在A、C两点以相同的速度同时水平向右抛出两小球，两球一定不会相遇　

C. 在A点水平向右抛出一小球,同时在B点由静止释放一小球,两球一定会相遇　

D. 在A、C两点以相同的速度同时水平向右抛出两小球,并同时在B点由静止释放一小球,三个球有可能在水平轨道上相遇

第二卷(非选择题　 共54分)
