16.如图所示放在水平面上的小车上表面水平，AB是半径为R的光滑圆弧轨道，下端B的切线水平且与平板车上表面平齐，车的质量为M。现有一质量为m的小滑块，从轨道上端A处无初速释放，滑到B端后，再滑到平板车上。若车固定不动，小滑块恰不能从车上掉下。(重力加速度为g)：

⑴求滑块到达B端之前瞬间所受支持力的大小；

⑵求滑块在车上滑动的过程中，克服摩擦力做的功；

⑶若车不固定，且地面光滑，把滑块从A点正上方的P点无初速释放，P点到A点的高度为h，滑块从A点进入轨道，最后恰停在车的中点。求车的最大速度。

15.如图所示，匀强磁场的磁感应强度方向竖直向上，大小为B₀用电阻率为ρ、横截面积为S的导线做成的边长为l的正方形线圈abcd水平放置，为过ad、bc两边中点的直线。线圈全部都位于磁场中。现把线圈右半部分固定不动，而把线圈左半部分以为轴向上转动60°，如图中虚线所示。

⑴求转动过程中通过导线横截面的电量；

⑵若转动后磁感应强度随时间按B＝B₀+kt变化(k为常量)，求出磁场对方框ab边的作用力大小随时间变化的关系式。

14.一辆值勤的警车停在直公路边，当警员发现从他旁边以v=10m/s的速度匀速行驶的货车有违章行为时，决定前去追赶，经t ₀=2s警车发动起来，以加速度a=2m/s²做匀加速运动，试问：

(1)在警车追上货车之前，两车间的最大距离是多少?

(2)若警车能达到的最大速度是v_m=12m/s，达到最大速度后以该速度匀速运动。则警车发动起来后要多长的时间才能追上违章的货车？

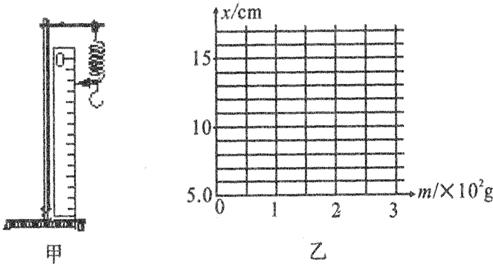

13.几个同学合作用如图甲所示装置探究“弹力和弹簧律长的关系”，他们先读出不挂砝码时弹簧下端指针所指的标尺刻度(图中标尺等分刻度只是示意图)，然后在弹簧下端挂上砝码，并逐个增加砝码，依次读出指针所指的标尺刻度，所得数据列表如下：(弹簧弹力始终未超过弹性限度，重力加速度g＝9.8m/s²)

⑴根据所测数据，在图乙所示的坐标纸上作出弹簧指针所指的标尺刻度x与砝码质量m的关系曲线。

⑵根据作出的关系曲线，可以求得这种规格弹簧的劲度系数为　 　　　N/m。(结果保留三位有效数字)

⑶从装置示意图可看出，弹簧不挂砝码时零刻度尺的“0”刻度与弹簧的上端没有对齐，这对准确测出劲度系数是否有影响?　　　　　　　　　　 (填“有影响”或“无影响”)。

12.用如图所示电路测量干电池的电动势和内阻(电动势约为1.5 V，内阻约0.5 Ω，允许通过的最大电流为0.6A.)。图中电压表V量程2.0V，内阻3000Ω；电流表A量程0.10 A，内阻为5.0Ω。另除被测电池、开关和导线外，还有如下器材：

A.滑动变阻器：阻值范围0~10Ω；

B.滑动变阻器：阻值范围0~100Ω；

C.定值电阻：阻值为1Ω；

D.定值电阻：阻值为100Ω；

　　 ⑴为了满足实验要求并保证实验的精确度，R₂应选 　　　　Ω的定值电阻；为便于调节，图中R₁应选择阻值范围是　 　　　　Ω的滑动变阻器。

　　 ⑵实验中，当电流表读数为0.10A时，电压表读数为1.16V；当电流表读数为0.05 A时，　　 电压表读数为1.28 V。则可以求出E＝　 　　　　V，r＝　 　　　　Ω。

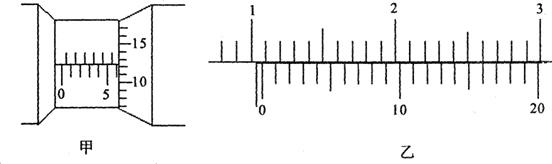

11.如图甲所示的螺旋测微器的读数为：　　　　 mm。

如图乙所示的游标卡尺的读数为：　　　　 mm。

10.如图所示，空间存在水平向左的匀强电场和垂直纸面向里的水平匀强磁场。在该区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球。O点为圆环的圆心，a、b、c、d为圆环上的四个点，a点为最高点，c点为最低点，bd沿水平方向。已知小球所受电场力与重力大小相等。现将小球从环的顶端a点由静止释放。下列判断正确的是

A.小球能越过与O等高的d点并继续沿环向上运动

B.当小球运动到c点时，洛仑兹力最大

C.小球从a点到b点，重力势能减小，电势能增大

D.b球从6点运动到c点，电势能增大，动能先增大后减小

第Ⅱ卷　 非选择题

9.如图所示，一物体从A处下落然后压缩弹簧至最低点，在此过程中最大加速度为a₁，动能最大时的弹性势能为E₁；若该物体从B处下落，最大加速度为a₂，动能最大时的弹性势能为E₂，不计空气阻力，则有

　 A.a₁＝a₂　 E₁＜E₂

　 B.a₁＜a₂　 E₁＜E₂

　 C.a₁＜a₂　 E₁＜E₂

　 D.a₁＝a₂　 E₁＝E₂

8.图乙为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图象如图甲所示。发电机线圈内阻为1.0Ω，外接灯泡的电阻为9.0Ω，则

　 A.电压表的示数为6 V

　 B.在t＝1×10－2s的时刻，穿过线圈磁通量为零

　 C.若线圈转速改为25r/s，则电动势有效值为3 V

　 D.若线圈转逮改为25r/s，则通过电灯的电流为1.2A

7.如图所示，电源电动势为E，内电阻为r，平行板电容器两金属板水平放置，开关S是闭合的，两板间一质量为m、电量为q的油滴恰好处于静止状态，G为灵敏电流计。则以下说法正确的是

　 A.在将滑动变阻器滑片向上移动的过程中，油滴向上加速运动，G中有从b到a的电流

　 B.在将滑动变阻器滑片向下移动的过程中，油滴向下加速运动，G中有从b到a的电流

　 C.在将滑动变阻器滑片向上移动的过程中，油滴仍然静止，G中有从a到b的电流

　 D.在将S断开后，油滴仍保持静止状态，G中无电流通过
