1．已知集合M=，N=，则(　　　 )

　　 (A)R　　　 (B)　 (C)　 (D)

20．如图15所示，水平放置的两块平行金属板长L = 4cm，两板间距d = 10cm，两板间电压为U=90V，且上板带正电，一个电子沿水平方向以速度v₀=2.0×10⁶m/s，从两板中央射入并从右端射出，(不计电子重力，电子电量e=1.6×10^-19C,电子质量m=0.90×10^-30kg求：

(1)电子在板间的运动时间t

(2)电子偏离入射方向的侧位移y₀

(3)电子飞出电场时的速度大小V

19．如图14所示，电源电动势为E=20V，内阻r=1，一个“8V，16W”的电灯与一个电动机串联在电源上，电动机线圈内阻为r₀=2,已知在电键闭合后电灯能正常发光，求：

(1)电动机两端电压U

(2)电动机输出的机械功率

18．一个电量q=2×10^－10C的正点电荷放在匀强电场中，如图13所示，A、B是在同一条电场线上的两点。电荷在A点受到的电场力是1×10^－7N，则：

(1)此电场的场强是多大？

(2)此电荷只在电场力作用下从静止开始移动了0.4m而到达B点，则到达B点的动能多大？

17．如图12所示电路，R₁=14Ω,R₂=9Ω,当开关处于位置1时,电流表读数I₁=0.2A；当开关处于位置2时,电流表读数I₂=0.3A求电源的电动势E和内电阻r。

16.某同学想测量一段金属丝的电阻，实验原理图如图11所示，电压表选用0-3V的量程，电流表选用0-0.6A的量程，请依据原理图将实物用线段连接起来。(用铅笔作图，力求整洁、美观)

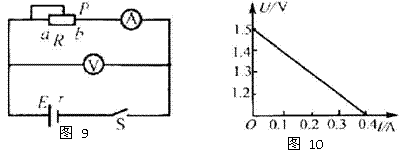

15.测定电源的电动势和内电阻的实验电路如图9所示，根据实验测得数据作出的U-I图像如图10所示。由此可知这个干电池的

电动势E =__　　　 V　　 　　　内电阻r =__　　 _Ω

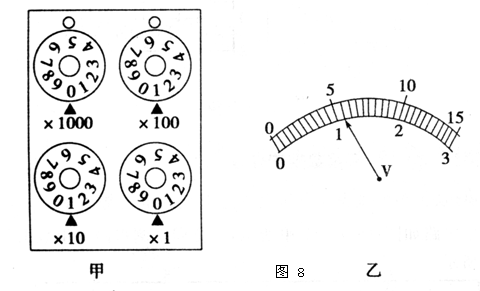

14．电阻箱与电压表是电学实验中的常用仪器，图8所示的电压表量程为：

0-3V，则对两仪器读数正确的是(　　　 )

A．110　　 1.10 V　　　　　　　　　 B. 5610　　 1.1　 V

C. 110　　 1.1　 V　　　　　　　　　 D. 5610　　 1.10 V

　 第II卷 (非选择题　 共44分)

13.对电学中的公式，以下认识正确的是(　　　 )

A．只能用于求真空中点电荷的电场强度，E=只能用于求匀强电场的电场强度，而可以求出任意电场的电场强度

B．I=只能用于纯电阻电路，对于含有电动机、电解槽等存在电能转化为热能以外的其他形式能的电路则不适用

C．P=UI可用来求电功率，而P=IR可用来求发热功率

D．F=BIL求得的是当通电导线与磁场方向垂直这一特殊情形下的安培力

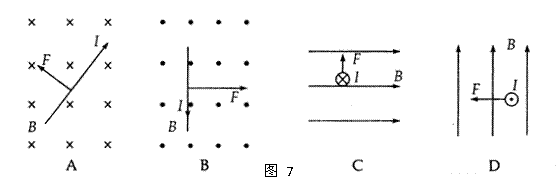

12．通电导线所受的安培力方向与磁场方向、电流方向都有关系，安培通过大量的实验发现，三者关系可以用左手定则来判定，图7中符合这一关系的有(　　　 )
