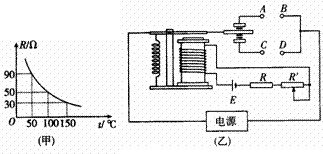

12．如图(甲)所示为热敏电阻的R-t图象，图(乙)为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器线圈的电阻为10Ω，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电的电池电动势E＝9.0 V，内阻可以不计．图中的“电源”是恒温箱加热器的电源，则(　　　 )

A．应该把恒温箱内的加热器

接在“A、B端”­

B．应该把恒温箱内的加热器

接在“C、D端”　

C．如果要使恒温箱内的温度

保持50℃，可变电阻R′

的值应调节到350

D．如果要使恒温箱内的温度

保持50℃，可变电阻R′的值应调节到360

11．如右图所示，两块水平放置的足够大的平行金属板M、N相距为d，处在范围足够大、磁感应强度为B、方向垂直于纸面向里的匀强磁场中，一导体棒垂直搭在M、N上。当棒以速度v水平向右匀速运动时，一个电荷量为q(不计重力)的粒子从两板之间沿着水平方向以速度v₀射入两板之间，恰好能做匀速直线运动。下列说法正确的是( 　　)

　　 A．粒子一定带正电

　　 B．粒子的入射速度v₀和棒的运动速度v一定相等

　　 C．若改变B的大小和方向，则粒子仍做匀速直线运动

　　 D．若棒以v水平向左匀速运动，则粒子仍做匀速直线运动

10．两块水平放置的金属板间的距离为d，用导线与一个多匝线圈相连，线圈电阻为r，线圈中有竖直方向变化的磁场，其磁通量的变化率为k，电阻R与金属板连接如图所示，两板间有一个质量为m，电量为+q的油滴恰好处于静止，已知当地的重力加速度为g，则线圈中的磁感应强度B的变化情况和线圈的匝数n分别为(　　 )

A．磁感应强度B竖直向上且正在增强，

B．磁感应强度B竖直向下且正在增强，

C．磁感应强度B竖直向上且正在减弱，

D．磁感应强度B竖直向下且正在减弱，

9． 一个边长为6cm的正方形金属线框置于匀强磁场中，线框平面与磁场垂直，电阻为0.36Ω。磁感应强度B随时间t的变化关系如图所示，则线框中感应电流的有效值为(　　 )

A．A　　 B．A

　 　C．A　　 D．A　　　

8．如图a所示，虚线上方空间有垂直线框平面的匀强磁场，直角扇形导线框绕垂直于线框平面的轴O以角速度ω匀速转动。设线框中感应电流方向以逆时针为正，那么在图b中能正确描述线框从图a中所示位置开始转动一周的过程中，线框内感应电流随时间变化情况的是(　　 )　　　　　　　　　　　　　　　　　　　　　

7．如图，某理想变压器的原副线圈的匝数均可调节，原线圈两端电压为一峰值不变的正弦交变电压，在其他条件不变的情况下，为使变压器输入功率增大，可使(　　 )

　 A．原线圈匝数n₁增加

B．副线圈匝数n₂增加

C．负载电阻R阻值增大

　D．负载电阻R阻值减小

6．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是(　　 )

　　　 A．增大匀强电场间的加速电压　　　　　　　　　　　

B．增大磁场的磁感应强度

　　　 C．减小狭缝间的距离　　　　　　　　　　　　　　　　　　　　　

D．增大D形金属盒的半径

5．如图所示电路中，L为电感线圈，R为灯泡，交流电压表和电流表为理想电表，交流电源为我国居民家用照明电路电源，下列说法正确的是(　　 )

　 A．电压表和电流表的读数在不断变化

　 B．电压表的读数为220V

　 C．若只将电源频率变为100Hz，灯泡将变暗

　 D．若将电感线圈换成电容器，灯泡将熄灭

4．如图所示，E为电池，L是直流电阻可忽略不计、自感系数足够大的线圈，D₁、D₂是两个完全相同的灯泡，S是控制电路的开关。对于这个电路，下列说法正确的是 (　　 )

　 A．刚闭合S的瞬间，灯泡D₁、D₂的亮度相同

　　　 B．刚闭合S的瞬间，灯泡D₂比灯泡 D₁亮

　　　 C．闭合S待电路达到稳定后，D₁熄灭，D₂比S刚闭合时亮

　　　 D．闭合S待电路达到稳定后，再将S断开瞬间，D₂立即熄灭，D₁比S刚闭合时亮

3．线圈在匀强磁场中匀速转动，产生交变电流的图象如图所示，由图可知(　　 )

A．t=0.01s时线圈处于中性面位置，穿过

线圈的磁通量为零

B．t=0.015s时线圈处于中性面位置，穿

过线圈的磁通量为零

C．该交变电流的有效值为8A，频率为

50Hz

D．该交变电流的有效值为4A，频率为50Hz
