16．不同条件下理想气体的密度r随压强p变化的下列四种图线中，属等温变化的是　　　 --------------------------------------------------(　 　　　　　)

15．在图示电路中，电源电动势为e，内阻为r，闭合电键后，当滑动变阻器的滑片P处于图中R的中点位置时，小灯泡L₁、L₂、L₃的亮度相同，若将滑片P向左滑动，小灯泡的亮度变化情况是--------------------------------------(　　 　　 　　　 )

(A)L₁变亮，L₂变暗，L₃变亮，　　　　　

(B)L₁变暗，L₂变亮，L₃变暗，

(C)L₁、L₂变亮，L₃变暗，　　　　　　　　　

(D)L₁、L₂变暗，L₃变亮。

14．在一弧形光滑轨道的上方搭有一水平光滑轨道，如图所示，两小球a、b以相同的水平初速度v₀从同一地点M处同时滑向轨道，且始终未离开轨道，则先到达N点的小球是

------------------------------------------------(　　　　 )

(A)a球，　　　　 　 (B)b球，　　　　　

(C)同时到达， 　 (D)无法判断。

13．如图所示，在通电密绕长螺线管靠近左端处，吊一金属环a处于静止状态，在其内部也吊一金属环b处于静止状态，两环环面均与螺线管的轴线垂直且环中心恰在螺线管中轴上，当滑动变阻器R的滑片P向左端移动时，a、b两环的运动情况将是---(　　　　 )

(A)a右摆，b左摆，　　　　　　　　　　 (B)a左摆，b右摆，

(C)a右摆，b不动，　　　　　　　　　　 (D)a左摆，b不动

12．消除噪声污染是当前环境保护的一个重要课题，内燃机、通风机等在排放各种高速气体的过程中都发出噪声，干涉型消声器可以用来削弱高速气流产生的噪声。干涉型消声器的结构及气流运行如图所示，产生的波长为l的声波沿水平管道自左向右传播。在声波到达a处时，分成两束相干波，它们分别通过r₁和r₂的路程，再在b处相遇，即可达到削弱噪声的目的。若Dr＝r₂－r₁，则Dr等于----(　　　　　 　　 )

(A)波长l的整数倍　　　 　　(B)波长l的奇数倍

(C)半波长的奇数倍　　　 　(D)半波长的偶数倍

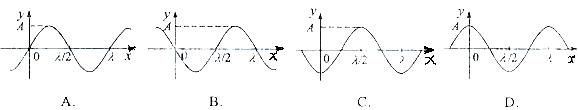

11．一简谐机械波沿x轴正方向传播，周期为T，波长为。若在x=0处质点的振动图像如右图所示，则该波在t=T/2时刻的波形曲线为------(　　　 )

10. 如图所示电路中，电池均相同，当电键S分别置于a、b两处时，导线与之间的安培力的大小为f_a、f_b，可判断这两段导线----( 　　　　)

(A)相互吸引，f_a＞f_b(B)相互排斥，f_a＞f_b

(C)相互吸引，f_a＜f_b(D)相互排斥，f_a＜f_b

9．在一个粗糙水平面上，彼此靠近地放置两个带同种电荷的小物块，由静止释放后，两个物块向相反方向运动，并最终停止，在物块的运动过程中，下列表述正确的是-------------------------------------------------------------(　　　　　 )

(A)两个物块的电势能逐渐减少　　　 (B) 物块受到的库仑力不做功

(C)两个物块的机械能守恒　　　　　 (D) 物块受到的摩擦力始终小于其受到的库仑力

8．如图所示，气缸内封闭一定质量的气体。不计活塞与缸壁间的摩擦，也不考虑密封气体和外界的热传递，当外界大气压变化时，不发生改变的是：-------------------------------------------(　　　　 )

(A)密封气体压强　　　　 (B)密封气体体积

(C)弹簧的弹力　　　　　 (D)气缸底部离地面的高度　

7．如图所示，木块M可以分别从固定斜面的顶端沿左边或右边由静止开始滑下，且滑到A点或B点停下。假定木块M和斜面及水平面间有相同的动摩擦因数，斜面与平面平缓连接，图中O点位于斜面顶点正下方，则：-----------------------------(　　　　 )

(A)距离OA等于OB；

(B)距离OA大于OB；

(C)距离OA小于OB；

(D)无法做出明确的判断。
