12、如图所示为两列频率相同的水波在t＝0时刻的叠加情况，图中实线表示波峰，虚线表示波谷，已知两列波的振幅均为2 cm(且在图示范围内振幅不变)，波速为2 m/s，波长为0.4 m，E点是BD连线和AC连线的交点，下列说法正确的是(　 )

(A)A、C两点是振动减弱点，

(B)E点是振动加强点，

(C)B、D两点在该时刻的竖直高度差为4 cm，

(D)t＝0.05 s时，E点离平衡位置的位移大小为2 cm。

11．一个一价和一个二价的静止铜离子，经过同一电压加速后，再垂直射入同一匀强编转电

场，然后打在同一屏上，屏与偏转电场方向平行，下列说法正确的是(　　 )　

A．二价铜离子打在屏上时的速度大

B．离子偏转电场后，二价铜离子飞到屏上用的时间短

C．离子经加速电场过程中，二价铜离子受电场力的冲量大

D．在离开偏转电场时，两种离子在电场方向上的位移不相等。

10、在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P　 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U₁、U₂和U₃表示，电表示数变化量的大小分别用ΔI、ΔU₁、ΔU₂和ΔU₃表示．下列比值正确的是　

(A)U₁/I不变，ΔU₁/ΔI不变． (B)U₂/I变大，ΔU₂/ΔI变大．

(C)U₂/I变大，ΔU₂/ΔI不变 　　(D)U₃/I变大，ΔU₃/ΔI不变．

9、高温超导限流器被公认为目前最好的且唯一行之有效的短路故障电流限制装置.中国科学院电工研究所完成了一种具有自主知识产权的高温超导限流器样机的研制工作，并于2005年初在湖南进行并网挂机实验.超导限流器由超导部件和限流电阻并联组成，如图所示.超导部件有一个超导临界电流I_c，当通过限流器的电流I＞I_c时，将造成超导体失超，从超导态(本题认为电阻为零)转变为正常态(本题认为是一个纯电阻).以此来限制电力系统的故障电流.已知超导部件的正常态电阻为R₁=3 Ω，超导临界电流I_c=1.2 A，限流电阻R₂=6 Ω,小灯泡L上标有“6 V6 W”，电源电动势E=8 V，内阻r=2 Ω.原来电路正常工作，现L突然发生短路.则(　　 )　

A.短路前通过R₁的电流为2/3 A　 B.超导部件将由超导态转为正常态

C.短路后通过R₁的电流为4/3 A　 D.短路后通过R₁的电流为2 A

8、如图所示，波源S从平衡位置y=0开始振动，运动方向竖直向上(y轴的正方向)，振动周期T=0.01s，产生的机械波向左、右两个方向传播，波速均为v=80m/s，经过一段时间后，P、Q两点开始振动，已知距离SP=1.2m、SQ=2.6m.若以Q点开始振动的时刻作为计时的零点，则在下图所示的四幅振动图象中，能正确描述S、P、Q三点振动情况的是(　　 )

A.甲为Q点的振动图象　　　　 B.乙为振源S点的振动图象

C.丙为P点的振动图象　　　 　D.丁为P点的振动图象

7、一个做简谐运动的物体连续通过某一位置的时间间隔为1s，紧接着再经过0.4s到达平衡位置，则简谐运动的周期为(　　　 )

A.1.2s　　　　　 B.2.4s　　　　 C.3.6s 　　　　　D.4.8s

6．某实验小组用三只相同的小灯泡，连成如图所示电路，研究串、并联电路的特点，实验中观察到的现象是(　　　 )

A.S₂断开，S₁与a连接，三只灯泡都熄灭

B.S₂断开，S₁与b连接，三只灯泡亮度相同

C.S₂闭合，S₁与a连接，三只灯泡都发光，L₁、L₂亮度相同

D.S₂闭合，S₁与b连接，三只灯泡都发光，L₃的亮度小于L₂的亮度

5、一平行板电容器充电后与电源断开，负极板接地。在两极板间有一正电荷(电量很小)固定在P点，如图所示，以E表示两极板间的场强，U表示电容器的电压，ε表示正电荷在P点的电势能。若保持负极板不动，将正极板适当向左水平移动，则(　　 )

A.U变小，E不变；　 　B.E变大，ε变大；

C.U变小，ε不变；　 D.U不变，ε不变；

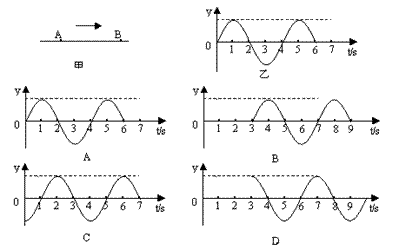

4、一列简谐横波以1m／s的速度沿绳子由A向B传播，质点A、B间的水平距离x＝3m，如图甲所示．若t＝0时　 质点A刚从平衡位置开始向上振动，其振动图象如图乙所示，则B点的振动图象为下图中的(　 )

3. 在坐标原点的波源 S产生一列沿x轴正方向传播的简谐横波，波速 v=400m/s，已知 t=0时，波刚好传播到 x=40m处，如图所示．在x=400m处有一接收器(图中未画出)，则下列说法正确的是(　　 )

A．波源 S开始振动时方向沿y轴正方向

B．x=40m的质点在 t=0.5s时位移最大

C．接收器 t=1s时才能接收到此波

D．若波源 S向x轴负方向运动，则接收器接收到的波的频率将变小
