23．(12分)有一个标有“2.5V　 0.3A”字样的小灯泡，现要测定其在0到2.5V的范围内不同电压下的电功率，并作出其电功率P与其两端电压的平方U²的关系曲线。有下我器材可供选择：

　　　 A．电压表V(0~3V，内阻R_V=3kΩ)　　 B．电流表G(0~500μA，内阻R_G=600Ω)

　　　 C．电阻箱R₁(0~99.99Ω)　　　　　　　　　 D．滑动变阻器R₃(10Ω，2A)

　　　 E．滑动变阻器R₄(1kΩ，0.5A)　　　　　 F．电源(直流4V，内阻不计)

(1)为保证实验安全、准确、操作方便，应选用的器材除小灯泡、电源、电流表、开关、导线外，还需　　　　 　　　　　　　　(均用器材对应的字母填写)；

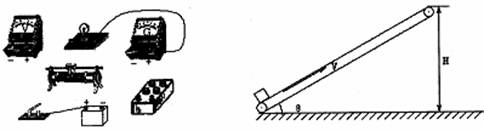

(2)根据你设计的实验电路，完成下图的连线。

(3)根据你的设计，若从仪表盘上读得的数据分别为U、I_G，则小灯泡在该条件下的功率表达式　　　　　　　　　　　 。(均用字母表示)。表达式中除U、I_G以外，其他符号的意义是　　　　　　　　　　　　　 。

22．(6分)(1)某学生用螺旋测微器在测定某一金属丝时，测得的结果如下图左所示，则该金属丝的直径d=　　　　　　　 　mm。另一位学生用标有20等分刻度的游标卡尺测某一工件的长度，测得的结果如下图右所示，则该工件的长度L=　　　　　　　　 cm。

20．如图所示为一理想变压器，原副线圈的匝数之比为1：n，副线圈接一定值电阻R(　　 )

　　　 A．若ab之间接直流电压U，则R中的电阻电流为

　 　　　 B．若ab之间接直流电压U，则原、副线圈中的电流均为零

　　　 C．若ab之间接交流电压U，则原线圈中的电流为

　　　 D．若ab之间接交流电压U，则副线圈中的电流为

　 21．如图所示，A、B两点固定两个等量正点电荷，在A、B连线的中点C处放一点电荷(不计重力)。若给该点电荷一个初速度V₀，V₀方向与AB连线垂直，则该点电荷可能的运动情况是( 　　)

　　　 A．往复直线运动

　　　 B．匀变速直线运动

　　　 C．加速度不断减小，速度不断增大的直线运动

　　　 D．加速度先增大后减小，速度不断增大的直线运动

18．欧盟和中国联合开发的伽利略项目建起了伽利略系统(全球卫星导航定位系统)。伽利略系统由27颗运行卫星和3颗预备卫星组成，可以覆盖全球，现已投入使用。卫星的轨道高度为2.4×10⁴km，倾角为56°，分布在3个轨道上，每个轨道面部署9颗工作卫星和1颗在轨预备卫星，当某颗工作卫星出现故障时可及时顶替工作。若某颗预备卫星处在略低于工作卫星的轨道上，以下说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．预备卫星的周期大于工作卫星的周期，速度大于工作卫星的速度，向心加速度大于工作卫生的向心加速度

　　　 B．工作卫星的周期小于同步卫星的周期，速度大于同步卫星的速度，向心加速度大于同步卫星的向心加速度

　　　 C．为了使该颗预备卫星进入工作卫星的轨道上，应考虑启动火箭发动机向后喷气，通过反冲作用从较低轨道上使卫星加速

　　　 D．三个轨道平面只有一个过地心，另外两个轨道平面分别只在北半球和南半球

　 19．如图(甲)所示，一个正方形单匝线圈abcd，边长为L，线圈每边的电阻均为R，以恒定速度v通过一个宽度为2L的匀强磁场区，磁感应强度为B，方向垂直直线面向里。ABCD图中能正确反映ab两端电压U_ab随时间t变化关系的是　 (　 　)

15．下列叙述正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．在绝热过程中外界对气体做功，气体的内能必然增加

　　　 B．分子间的作用力表现为引力时，分子间的距离增大，分子力减小，分子势能增大

　　　 C．知道某物质摩尔体积和阿伏加德罗常数，一定可估算其分子直径

　　　 D．满足能量过恒定律的客观过程都可以自发地进行

　 16．一细束平行光经玻璃三棱镜折射后分为三种单色光a、b、c。并同时做如下实验：(1)让这三种单色光从同一块半圆形玻璃砖射入空气做全反射研究；(2)让这三种单色光分别通过同一双缝干涉实验装置在光屏上产生干涉条纹；(3)让这三种单色光分别照射锌板；(4)让这三种单色光分别垂直投射到同一条直光导纤维的端面上。下列说法中确的是(　　 )

　　　 A．a种光的波动性最显著，产生全反射的临界角最小

　　　 B．a种色光形成的干涉条纹间距最小

　　　 C．如果b种色光能产生光电效应，则c种光一定能

产生光电效应

　　　 D．c种色光穿过光导纤维的时间最小

　 17．一列横波在x轴上沿x轴正方向传播，在t与t+0.4s两刻在x轴上-3m~3m的区间的波形图如图中同一条图线所示，则下列说法中中确的是(　　 )

　　　 A．质点振动周期最大周期为0.4s

　　　 B．该波最大波速为10m/s

　　　 C．从t时开始计时，x=2m处的质点比x=2.5m处的质点先回到平衡位置

　　　 D．在t+0.2s时，x=-2m处的质点位移一定为a

14．近段时间，朝鲜的“核危机”引起了全球的瞩目，其焦点问题就是朝鲜核电站采用轻水堆还是重水堆，重水堆核电站在发电的同时还可以生产出可供研制核武器的钚239(Pu)，这种P　u可由铀239(U)经过n次β衰变而产生，则n为　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．2　　　　　　　　　　　　 B．239　　　　　　　　　　 C．145　　　　　　　　　　 D．92

13．用铅蓄电池作电源电解某溶液100mL。已知该溶液中含SO₂、KI，其物质的量的浓度均为0.1mol/L，如图所示(C₁、C₂为石墨电极)，下列说法正确的是　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．铅蓄电池工作一段时间后A溶液的PH变小

　　　 B．当B烧杯中I^-的浓度降为0.05mol/L时，消耗A中的H₂SO₄的物质的量为0.025mol

　　　 C．当C₁、C₂两极均产生气体时，应有至少3.6×10²²个电子从电路中流过

　　　 D．铅蓄电池工作时负极电极反应式为：

　　　　 PbO₂-2e^-+H₂SO₄　　　 PbSO₄+2H₂O+SO₄^2-

12．阿魏酸是一种广泛存在于植物中的酚酸，很多保键品中常含有阿魏酸，其结构简式如下：下列说法不正确的是　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．该化合物既可以与Br₂的CCl₄溶液发生加成又可以与浓溴水发生取代反应

　　　 B．该化合物具有还原性，能被过氧化物氧化，还能与氯化铁溶液反应

　　　 C．与阿魏酸分子式相同，且苯环上具有与阿魏酸相同取代基的化合物共有8种

　　　 D．阿魏酸乙酯的分子式为C₁₂H₁₄O

11．下列说法不正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．沸点由高到低的排列顺序：HF>HI>HBr>HCl

　　　 B．PCl₃和BF₃分子中所有原子的最外层都达到8电子稳定结构

　　　 C．H₂O是极性分子，分子中O原子不处在2个H原子所连直线的中央

　　　 D．离子晶体可含有极性共价键，也可含有非极性共价键

10．下列离子方程式正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．向100mL 0.1mol/L的FeSO₄溶液中，加入0.01mol Na₂O₂固体

　　　 2Fe²⁺+2Na₂O₂+2H₂O 　　　　4Na⁺+2F(OH)₂+O₂↑

　　　 B．向明矾溶液中逐滴加入Ba(OH)₂溶液至SO₄^2-恰好沉淀完全

　　　 2Al³⁺+3SO₄^2-+3Ba²⁺+6OH^-　　　　 2Al(OH)₃↓+3BaSO₄↓

　　　 C．苯酚钠溶液中通入少量CO₂

　　　 CO₂+H₂O+2C₆H₅O^-　　　　 2C₆H₅OH+CO₃^2-

　　　 D．向20mL 0.5mol/L FeBr2溶液中通入448mL　 Cl₂(标准状况)

　　　 2Fe²⁺+2Br^-+2Cl₂　　　 2F³⁺+4Cl^-+Br₂
