13、(19分)如左图，在真空中足够大的绝缘水平地面上，一个质量为m=0.2kg，带电量为的小物块处于静止状态，小物块与地面间的动摩擦因数。从t=0时刻开始，空间加上一个如右图所示的场强大小和方向呈周期性变化的电场，(取水平向右的方向为正方向，取10m/s²。)求：

(1)23秒内小物块的位移大小；

(2)23秒内电场力对小物块所做的功。

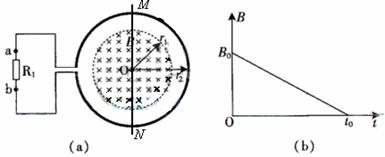

12、(19分)如图(a)所示，半径为r₁的圆形区域内有均匀磁场，磁感应强度为B₀，磁场方向垂直纸面向里，半径为r₂的阻值为R的金属圆环与磁场同心放置，圆环与阻值也为R的电阻R₁连结成闭合回路，一金属棒MN与金属环接触良好，棒与导线的电阻不计，

(1)若棒以v₀的速率在环上向右匀速滑动，求棒滑过圆环直径的瞬时(如图所示)MN中的电动势和流过R₁的电流大小与方向；

(2)撤去中间的金属棒MN，若磁感应强度B随时间t变化的关系图线如图(b)所示，图线与横、纵轴的截距分别为t₀和B₀，求0至t₀时间内通过电阻R₁上的电量q及电阻R₁上产生的热量。

孝感防伪标记、盗版可耻

11、(16分)一足够长的固定斜面，最高点为O点，有一长为=1.00m的木条AB，A端在斜面上，B端伸出斜面外。斜面与木条间的摩擦力足够大，以致木条不会在斜面上滑动，只能绕O点翻转。在木条A端固定一个质量为M=2.00 kg的重物(可视为质点)，B端悬挂一个质量为m=0.50 kg的重物。若要使木条不脱离斜面，在①木条的质量可以忽略不计；②木条质量为m′=0.50 kg，且分布均匀两种情况下，OA的长度各需满足什么条件？

孝感防伪标记、盗版可耻

10、(10分)在测定金属电阻率的实验中，用伏安法测量一个约100Ω电阻丝，可用的仪器：电流表(量程0~30mA，内阻50Ω)、电压表(量程0~3V，内阻5kΩ)、滑动变阻器(最大阻值20Ω)、电源(电动势4V，内阻忽略不计)、开关和导线若干。

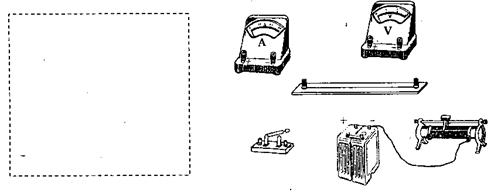

　　　　 ①请将你设计的实验电路图画在方框中。

　　　　 ②根据设计的电路图，将下图中的实物连接成实验用的电路。

　　　　 ③为了完成整个实验，除你在电路中已画出的器材外，还需要测量接入电路中的电阻丝长度的仪器是　　　　　 ，测量电阻丝直径d的仪器是　　　　 。

　　　　 ④计算电阻率的公式是　　　　　　 。(用直接测量出的物理量表示)

孝感防伪标记、盗版可耻

9、(8分)如图是“研究匀变速直线运动”实验中，利用频闪照像(闪光灯每经过一定的时间间隔闪亮，使同一运动物体在同一底片的不同位置留下影像)拍摄运动物体获得的照片。A、B、C……是物体在照片上留下的影像，相邻影像对应的时间间隔是T，对应的距离依次是s₁、s₂、s₃……

(1)下列计算加速度的计算式中正确的有：(　　 　)

A．a＝　　　

B．a＝

C．a＝　　 D．a＝

(2)下列计算物体在D点时速度的表达式中正确的有：(　　 　)

A．v_D＝　　 　　　B．v_D＝　

C．v_D＝　　　　　 D．v_D＝

8、如右图所示，曲线C₁、C₂分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是：

　　 A．电源的电动势为4V

B．电源的内电阻为1Ω

　　 C．电源输出功率最大值为8W

　　 D．电源被短路时，电源消耗的最大功率可达16W

孝感防伪标记、盗版可耻

班级：　　 学号：　　 姓名：　　 得分：

　　　　　　　　　 　　　第I卷选择题答题卡

1　 2　 3　 4　 5　 6　 7　 8　　

[A] [A] [A] [A] [A]　 [A]　 [A] 　[A]　

[B] [B] [B] [B] [B]　 [B]　 [B]　 [B]　

[C] [C] [C] [C] [C]　 [C]　 [C]　 [C]　

[D] [D] [D] [D] [D]　 [D]　 [D]　 [D]　

　　　　　　　 　第　 II　 卷 (非选择题共72分)

7、如图是某中学科技小组制作的利用太阳能驱动小车的装置，当太阳光照射到小车上方的光电板，光电板中产生的电流经电动机带动小车前进。若小车在平直的水泥路上从静止开始加速行驶，经过时间t 前进距离s，速度达到最大值 v_m，设这一过程中电动机的功率恒为P，小车所受阻力恒为F，那么 ：

A．这段时间内小车先加速运动，然后匀速运动　

B．这段时间内电动机所做的功为 Pt

C．这段时间内电动机所做的功为

D．这段时间内电动机所做的功为FS+

6、质量为m、带电量为q的小物块，从倾角为θ的光滑绝缘斜面上由静止下滑，整个斜面置于方向水平向里的匀强磁场中，磁感应强度为B，如图所示。若带电小物块下滑后某时刻对斜面的作用力恰好为零，下面说法中正确的是：

　　　 A．小物块一定带有正电荷

　　　 B．小物块在斜面上运动时做匀加速直线运动

　　　 C．小物块在斜面上运动时做加速度增大，而速度也增大的变加速直线运动

　　　 D．小物块在斜面上下滑过程中，当小球对斜面压力为零时的速率为

5、水平光滑直轨道ab与半径为R的竖直半圆形光滑轨道bc相切，一小球以初速度v₀沿直线轨道向右运动，如图所示，小球进入圆形轨道后刚好能通过c点，然后小球做平抛运动落在直轨道上的d点，则：

　 　　　 A．小球到达c点的速度为

　　　 B．小球到达b点时轨道的压力为5mg

　　　 C．小球在直轨道上的落点d与b点距离为2R

　　　 D．小球从c点落到d点所需时间为
