7．(湖师大附中)如图甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴转动，线圈中产生的交变电流按照乙所示规律变化，下列说法正确的是 (　 )　　　　　　

　A．线圈绕转轴匀速转动

　B．是从线圈的图示位置开始计时的

　C．电流的有效值

　D．电流的有效值

6．(湖师大附中)一理想变压器的原线圈连接一只电流表，副线圈接人电路的匝数可以通

过触头Q调节，如图所示．在副线圈输出端连接了定值电阻风和滑动变　

阻器R，在原线圈上加一电压为U的交流电，则(　 )　　　　　　　　　

　 A．保持Q位置不动，将P向上滑动时，变压器的输出电压变大

　 B．保持Q位置不动，将P向上滑动时，电流表的读数变大

　 C．保持P位置不动，将Q向上滑动时，电流表的读数变大

　 　D．保持P位置不动，将Q向上滑动时，变压器的输出功率不变

3．(长沙一中6)如图所示，一理想变压器原线圈匝数n₁=1100匝，副线圈匝数n₂=180匝，交流电源的电压，电阻R=45Ω，电压表、电流表均为理想电表，则( 　　)

A．交流电的频率为50Hz

B．　 表的示数约为0.13A

C．　 表的示数约为1.1A

D．　 表的示数为36V

(西南名校联盟)4、左图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如右图所示。此时接在电热丝两端的交流电压表的读数为(　 )

　A.110V 　　　B.156V 　　　C.220V　　　 D.311V.

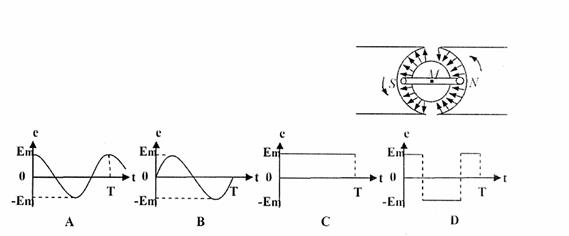

　 (郴州市)5．如图所示为一台发电机的结构示意图，其中N、S 是永久磁铁的两个磁极，它们的表面呈半圆柱面形状。M 是圆柱形铁芯，它与磁极的柱面共轴，铁芯上有一矩形线框，可绕与铁芯M 共轴的固定转轴旋转。磁极与铁芯之间的缝隙中形成方向沿半径、大小近似均匀的磁场。若从图示位置开始计时，当线框

绕固定轴匀速转动时，下列图像中能正确反

映线框中感应电动势e 随时间t 变化规律的

是(　　 )

2．(长郡中学6)如图所示，M是一小型理想变压器，接线柱a、b 接在电压u＝311sin314t(V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R₂为用半导体热敏材料制成的传感器，电流表A₂为值班室的显示器，显示通过R₁的电流，电压表V₂显示加在报警器上的电压(报警器未画出)，R₃为一定值电阻。当传感器R₂所在处出现火警时，以下说法中正确的是( 　).

A．A₁的示数不变，A₂的示数增大.

B．A₁的示数增大，A₂的示数增大

C．V₁的示数增大，V₂的示数增大

D．V₁的示数不变，V₂的示数减小

1．(长郡中学5)日常生活中，我们常用微波炉来加热食品．它是利用微波来工作的．接通电源后，220V的交流电经过变压器后，在次级产生2000V高压交流电，加到磁控管两极之间，使磁控管产生微波．下列说法中正确的是(　 )

A．微波炉的变压器原副线圈的匝数之比为11:100.

　　 B．微波还广泛用于电视、雷达.

　　 C．微波能产生反射，但不能产生干涉现象

　　 D．微皮是一种波长很短的电磁波，它可以在真空中传播

7．

⑴由乙图可知，t＝0时刻的加速度a₀＝2.5m/s²，由牛顿第二定律得：

F－μmg＝ma₀　　解得：μmg＝0.2(N)

由于最后棒做匀速运动，且v_m＝10m/s，说明棒受到的合外力为零，即

F－μmg－BLI＝0

R＝BLv_m/I＝0.4(Ω)

⑵根据能量守恒得：(F－μmg)S－Q＝mv_m²/2

Q＝(F－μmg)S－mv_m²/2＝20(J)

6.

解析1)金属棒开始下滑的初速为零，由牛顿第二定律，有

mgsinθ-μmgcosθ=ma　　　　　　　　　　　　　　　　　　　　　　　　 (2分)

a=4 m/s²　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (2分)

(2)设金属棒运动达到稳定时，速度为v、所受安培力为F，棒在沿导轨方向受力平衡mgsinθ-μmgcosθ-F=0　　　　　　　　　　　　　　　　　　　　　　 　　　(2分)

此时金属棒克服安培力做功的功率等于电路中电阻消耗的功率

Fv=P

有v=10 m/s　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (2分)

(3)设电路中电流为I，两导轨间金属棒长为L，磁感应强度为B

则I=　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (2分)

P=I²R

∴B=0.4 T，方向垂直导轨平面向上　　　　　　 　　　　　　　　　　　　　(2分)

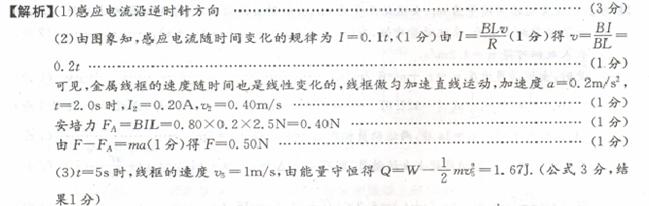

5.

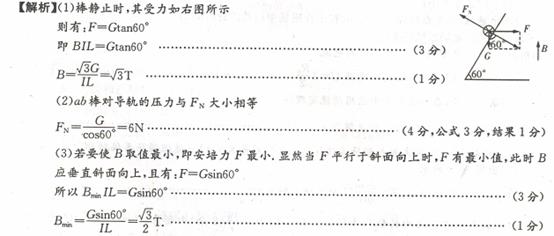

4.

3.

解析(1)因a、b在磁场中匀速运动，由能量关系知

　J　　　　　　　　　　　 　　　　　　　　　　　　　　　(3分)

J　　　　　　　　　　　　　　　　　　　　　　　　　　　 (3分)

(2)b在磁场中匀速运动时：速度为v_b，总电阻R₁=7.5 Ω

b中的电流I_b=　　　　　　　　　　　　　　　　　　　　　　　　　　　 ①

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ②

同理，a棒在磁场中匀速运动时：速度为v_a，总电阻R₂=5 Ω：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ③

由以上各式得:　　　　　　　　　　　　　　　　　　　　　　　 ④(4分)

(3)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ⑤

　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　⑥

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ⑦

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ⑧

由④⑤⑥⑦⑧得 m=1.33 m　　 　m=0.75 m　　　　　　　　　　 (4分)
