7．图所示，在真空中的A、B两点分别放等量异号点电荷+q、-q，在电场中通过A、B两点的竖直平面内于对称位置取一个矩形路径abcd。现将一个电子沿abcd移动一周，则正确的是[　　 D]

A、由a→b，电势降低，电子电势能减少

B、由b→c，电场力对电子先做正功，后做负功，总功为零

C、由c→d，电子的电势能增大

D、由d→a，电子的电势能先减小后增大，电势能总变化量为零

6．图所示，虚线a、b和c是某静电场中的三个等势面，它们的电势分别为U_a、U_b和U_c,U_a<U_b<U_c。一带正电的粒子射入电场中，其运动轨迹如实KLMN所示，由图可知：[　　 AC]

A、粒子从K到L的过程中，电场力做负功

B、粒子从L到M的过程中，电场力做负功

C、粒子从K到L的过程中，电势能增加

D、粒子从L到M的过程中，动能减少

5．中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点。若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是[　 　B、C、D]

A、带电粒子所带电荷的符号。

B、带电粒子在a、b两点的受力方向

C、带电粒子在a、b两点的速度何处较大。

D、带电粒子在a、b两点的电势能何处较大。

4．图所示，平行直线表示电场线，但未标方向，带电为+10^-2C的微粒在电场中只受电场力作用，由A点移到B点，动能损失0.1J，若A点的电势为-10V，则　 [　 C]

①B点的电势为10V　　 ②电场线方向从右向左

③微粒的运动轨迹可能是轨迹1

④微粒的运动轨迹可能是轨迹2

以上正确的是：A、①③　 B、②④　 C、②③　 D、①④

3．图所示，三个完全相同的金属小球a、b、c位于等边三角形的三个顶点上。a和c带正电，b带负电，a所带电量的大小比b的小。已知c受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它应是　 (　　 B)

　 A、F₁　　 B、F₂ 　　C、F₃　　 D、F₄

2．拉第首先提出用电场线形象生动地描绘电场，图为点电荷a、b所形成电场的电场线分布图，以下几种说法正确的是　 (　　 B)

A、a、b为异种电荷，a带电量大于b带电量

B、a、b为异种电荷，a带电量小于b带电量

C、a、b为同种电荷，a带电量大于b带电量

D、a、b为同种电荷，a带电量小于b带电量

1．下列关于带电粒子在电场中的运动轨迹与电场线的关系说法中正确的是　 (　　 D)

A、带电粒子在电场中运动，如只受电场力作用，其加速度方向一定与电场线方向相同

B、带电粒子在电场中的运动轨迹一定与电场线重合

C、带电粒子只受电场力作用，由静止开始运动，其运动轨迹一定与电场线重合

D、带电粒子在电场中运动轨迹可能与电场线重合

2、 一个研究性学习小组在探究“通过某种导电材料的电流与其两端电压的关系”时，得出电压U和电流I的数据如下表所示。

(1)请在图3中画出I随U变化的图像。

(2)从图像上可以看出I与U是什么关系？

(3)从数据表中可以得出当U逐渐增大时，该导电材料的电阻是如何变化的？

答案：(1)如图。

(2)U增大时，I随之逐渐增大，即通过该导电材料的电流I随着其两端电压U的增大而逐渐增大。

(3)当U增大时，R逐渐减小。

1、两定值电阻甲、乙中的电流与电压关系如图6所示，将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为　　　 A?

答案：0.06A?。

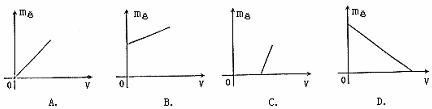

2、 在测定液体密度的实验中，液体的体积(V)及液体和容器的总质量(m_总)可分别由量筒和天平测得，某同学通过改变液体的体积得到几组数据，画出有关的图线，下图中能正确反映液体和容器的总质量跟液体的体积关系的是( 　)

答案：B

33 以下是某同学测定某种液体的密度的一些实验步骤：①用天平测出空矿泉水瓶的质量m₀；②在矿泉水瓶中装满水，用天平测出它们的总质量m₁；③用矿泉水瓶装满某种液体，用天平测出它们的总质量m₂；④用量筒测出矿泉水里所装液体的体积V；⑤计算出这种液体的密度。这些步骤中可省去的步骤是____________。该同学为了验证测量的结果，他又用烧杯盛这种液体，测得液体体积V和烧杯与液体总质量m的关系如图所示。根据图示可知：实验所用烧杯的质量是____________g；这种液体的密度是____________kg/m³。　

答案： ④　 10　 1×10³
