11．某同学设计了一个研究平抛运动的实验，实验装置示意图如图甲所示，A是一块平面木　 板，在其上等间隔地开凿出一组平行的插槽(图甲中P₀P₀’， P₁P₁’…)，槽间距离均为d．把覆盖复写纸的白纸铺贴在硬板B上，实验时依次将B板插入A板的各插槽中，每次让小球从斜轨的相同位置由静止释放．每打完一点后．把B插入后一槽中并同时向纸面内侧平移距离d．实验得到小球在白纸上打下的若干痕迹点．如图乙所示．

　　　　　　　 　　　 　　　　　　　 甲　　　　　　　　　　　　　　　　 乙

　 (1)实验前应对实验装置反复调节，直到_____________．每次让小球从同一位置由静止释放，是为了__________________________________________。

　 (2)每次将B板向内侧平移距离d，是为了________________________________。

　 (3)在图中绘出小球做平抛运动的轨迹．

10．(1)用螺旋测微器测量一根金属丝的直径，如图所示的读数是____________mm．

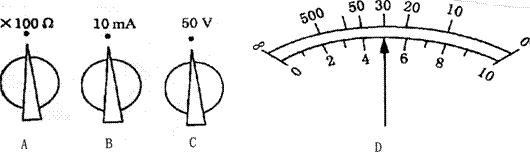

　 (2)下图所示，A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置．

①A是__________档，若用此档测量，指针偏转如D，则读数是__________；

②B是__________档，若用此档测量，指针偏转如D，则读数是__________；

③C是__________档，若用此档测量，指针偏转如D，则读数是__________

9．如图是中国月球探测工程形象标志，它以中国书法的笔触，抽象地勾勒出一轮明月，一双脚印踏在其上，象征着月球探测的终极梦想．我国的“嫦娥一号”已成功发射，若已知月球质量为M，半径为R，万有引力常量为G₀，以下畅想可能的是　 　　　　　　　 (　　　　　 )

　 A．在月球表面以初速度V₀竖直上抛一个物体，物体上升的最大高度为

　 B．在月球上发射一颗绕它运行的卫星的最小周期为

　 C．在月球上发射一颗绕它运行的卫星的最小速度为

　 D．在月球上荡秋千，将人视为质点，秋千质量不计、摆长不变、摆角小于90°，若秋千经过最低位置的速度为V₀，人能上升的最大高度是

8．如图所示为一理想变压器，原线圈匝数为n₁，四个副线圈的匝数均为n₂，四个副线圈中负载电阻的阻值相同，二极管和电感线圈都是理想元件。现从原线圈P、Q两个点输入正弦交流电，那么下列说法正确的是　　　　　　　　　　　　　　 (　　　　　 )

　 A．流过R_b上的电流仍是交流电

　 B．流过R_a、R_c和R_d上的电流仍是交流电

　 C．加在R_a两端的电压是R_b的两倍

　 D．R_a消耗的功率是R_b上的两倍

7．质量为M的汽车，以额定功率P由静止开始在平直路面上行驶，若汽车所受阻力恒为f，从开始行驶到速度最大所用时间t，则由以上条件，可求出的物理量是　　　　 (　　　　　 )

　 A．汽车行驶的最大速度　　　 　　　　　　　　　 B．汽车行驶过程中的最大加速度　

　 C．汽车速度为v(已知)时加速度大小　 　　　 D．汽车在时间t内行驶的路程

6．下列叙述中，符合物理学史实的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　　　　 )

　 A．伽利略首先将实验事实和逻辑推理(包括数学推演)和谐地结合起来

　 B．牛顿总结出了万有引力定律并测出了万有引力常量

　 C．库仑总结出并确认真空中两个静止点电荷之间的相互作用

　 D．法拉第首先发现了电流周围存在磁场的现象

5．电子感应加速器是加速电子的装置。它的主要部分如图甲所示，划斜线区域为电磁铁的两极，在其间隙中安放一个环行真空室。电磁铁中通以频率约几十赫兹的强大交变电流，使两极间的磁感应强度B往返变化，从而在环行室内感应出很强的涡旋电场。用电子枪将电子注入环行室，它们在涡旋电场的作用下被加速，同时在磁场里受到洛伦兹力的作用，沿圆轨道运动如图乙所示。若磁场随时间变化的关系如图丙所示，则可用来加速电子的B-t图象中　　 　　　　　　　　　　　　　　　　　 (　　　　　　　 )

　 A．第一个周期　　 　　 B．第二个周期　　

　 C．第三个周期　　　　　 D．第四个周期

4．如图所示的电路中，电池的电动势为E，内阻为r，电路中的电阻R₁、R₂和R₃的阻值都相同．在电键S处于闭合状态下，若将电键S₁由位置1切换到位置2。则(　　　　　　　 )

　 A．电压表的示数变大

　 B．电池内部消耗的功率变大

　 C．电阻R₂两端的电压变大

　 D．电池的效率变大

3．如图，柱体A的横截面是圆心角为π/2的扇形面，其弧形表面光滑，而与地面接触的下表面粗糙；在光滑竖直墙壁与柱体之间放置一质量为m的球体，系统处于平衡状态。若使柱体向左移动少许，系统仍处于平衡状态，则(　　　　　　 )

　 A．球对墙的压力减小

　 B．柱体与球之间的作用力增大　　

　 C．柱体所受的摩擦力减小

　 D．柱体对地面的压力减小

2．在“探究弹性势能的表达式”的活动中．为计算弹簧弹力所做功，把拉伸弹簧的过程分为很多小段，拉力在每小段可以认为是恒力，用各小段做功的代数和代表弹力在整个过程所做的功，物理学中把这种研究方法叫做“微元法”．下面几个实例中应用到这一思想方法的是　　 (　　　　　　　 )

　 A．根据加速度的定义，当△t非常小，就可以表示物体在t时刻的瞬时加速度

　 B．在探究加速度、力和质量三者之间关系时，先保持质量不变研究加速度与力的关系，再保持力不变研究加速度与质量的关系

　 C．在推导匀变速运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，然后把各小段的位移相加

　 D．在不需要考虑物体本身的大小和形状时，用点来代替物体，即质点
