22．“鸟巢”被评为2008年世界最具影响力的十大建筑之一。合金钢Q460是支撑“鸟巢”的铁骨钢盘，除含有铁元素外，还含有Mn(锰)、Ti(钛)、Cr(铬)、Nb(铌)等元素。下列有关说法错误的是

　　　 A．铁位于元素周期表的第四周期第Ⅷ族

　　　 B．TiO₂、TiO_2、、TiO₂互为同位素

　　　 C．Nb³⁺原子核内有51个中子，核外有41个电子

　　　 D．黑色金属材料通常包括铁、铬、锰以及它们的合金

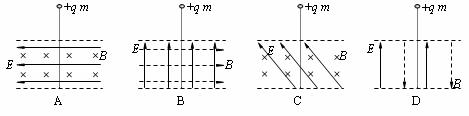

21. 如下图所示，两虚线之间的空间内存在着正交或平行的匀强电场E和匀强磁场B，有一个带正电小球(电量为+q，质量为m)从正交或平行的电磁混合场上方的某一高度自由落下，那么，带电小球可能沿直线通过下列的哪个电磁混合场

20. 如图甲所示，一物块在t=0时刻，以初速度v₀从足够长的斜面底端向上滑行，物块速度随时间变化的图象如图乙所示，t₀时刻物块到达最高点，3t₀时刻物块又返回底端.若重力加速度为g，则由以上数据可以求出 　

A．物块返回底端时的速度

　B．物块所受的摩擦力大小

C．斜面的倾角θ

D．3t₀时间内物块克服摩擦力所做的功

19. 边长为h的正方形金属导线框，从如图所示的位置由静止开始下落，通过一匀强磁场区域，磁场方向水平，且垂直于线框平面，磁场区域宽度为H，上、下边界如图中虚线所示，H＞h，从线框开始下落到完全穿过磁场区域的全过程中

　A．线框中总有感应电流存在

　B．线框受到的合力方向不一定总是向下

　C．线框运动方向始终是向下的

　　 D．线框速度的大小总是在增加

18. 如图所示，虚线为某点电荷电场的等势面，现有两个比荷相同的带电粒子(不计重力)以相同的速率从同一等势面的a点进入电场后沿不同的轨迹1和2运动，图中a、b、c、d、e是粒子轨迹与各等势面的交点，则可判断 　

　　 　 A．两个粒子的电性相同

　　 　 B．经过b、d两点时，两粒子的速率相同

　　 　 C．经过b、d两点时，两粒子的加速度大小相同^[来源:]

　　 D．经过c、e两点时，两粒子的速率相同

17. 如图所示，放在水平面上的物体A用轻绳通过光滑定滑轮，连接

另一个物体B，并处于静止.这时A受到地面的弹力为N，摩擦^[来源:]

力为f.若把A向右移动一些，放手后仍保持静止，则　 　

A．N将增大　　　　　 　　B．f将增大

C．轻绳拉力将减小　　 　　D．物体A受到的合力将增大

16. 美国的“大鸟”侦察卫星可以发现地面上边长仅为0.36m的方形物体，它距离地面高仅有160km，理论和实践都表明：卫星离地面越近，它的分辨率就越高，那么分辨率越高的卫星 　　　　　　　　　　　　　　　　　　 　　

A．它的运行加速度一定越大　　　　　 B．它的运行角速度一定越小

C．它的运行周期一定越大　　 　　D．它的运行速度一定越小

15. 如图所示，将一正电荷从C点分别沿直线移动到A点和B点，均需克服电场力做功，且做功的数值相等，则在此空间中，有可能　 　　　　　　　　　　　　　　　　　　 　

　 A．在第Ⅰ象限内某位置固定有一个负点电荷

　 B．在第Ⅱ象限内某位置固定有一个正点电荷

　 C．存在平行于y轴的匀强电场

　 D．存在平行于x轴的匀强电场

14. 在如图所示的电路中，R₁和R₃均为定值电阻，R₂为滑动变阻器，电源有一定的内阻.闭合开关S，三个电表A₁、A₂和V的示数分别用I₁、I₂和U表示.现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是

　A．I₁增大，I₂不变，U增大

　B．I₁减小，I₂增大，U减小

　C．I₁增大，I₂减小，U增大

　D．I₁减小，I₂不变，U减小

13. 下列说法正确的是　 　　　

　　 A．做曲线运动的物体合外力一定不为零，速度一定变化，加速度一定变化

　　 B．做匀速运动的物体机械能一定不变

　　 C．电流在磁场中所受安培力方向既与磁场方向垂直又与电流方向垂直

　　 D．由可知，电场中某点场强E与试探电荷的电量q成反比，与电荷在该点所

　 受电场力F成正比
