19. 上海市六校2010届高三第一次联考将一个力传感器接到计算机上，就可以测量快速变化的力，用这种方法测得的某单摆摆动时悬线上拉力的大小随时间变化的曲线如图所示。由此图线提供的信息可判断摆球摆动的周期T为______s，在摆动过程中小球的机械能________(选填“减小”、“增大”、“不变”或“时而增大时而减小”)。

答案：1.2s，　 减小

18. 山东省费县一中2010届高三第一次调研测试在时刻，质点A开始做简谐运动，其振动图象如图乙所示。质点A振动的周期是　　　　 s；时，质点A的运动沿轴的　　　　　 方向(填“正”或“负”)；质点B在波动的传播方向上与A相距16m，已知波的传播速度为2m/s，在时，质点B偏离平衡位置的位移是　　　 cm

答案：4　 正　 10

[解析]振动图象和波形图比较容易混淆，而导致出错，在读图是一定要注意横纵坐标的物理意义，以避免出错。题图为波的振动图象，图象可知周期为4s，波源的起振方向与波头的振动方向相同且向上，t=6s时质点在平衡位置向下振动，故8s时质点在平衡位置向上振动；波传播到B点，需要时间s=8s，故时，质点又振动了1s(个周期)，处于正向最大位移处，位移为10cm.

17．江苏省淮阴中学2010届高三摸底考试如图所示，实线是一列简谐横波在t₁ = 0时的波形图，虚线为t₂=0.5s时的波形图，已知0＜t₂－t₁＜T，t₁ = 0时，x=2m处的质点A正向y轴正方向振动。

(1)质点A的振动周期为　 　▲　 　；　　

(2)波的传播方向是　 　▲　 　；

(3)波速大小为　 　▲　 　；

(4)从t₂时刻计时，x=1m处的质点的振动方程是　 　▲ 　。

答案：①2 s 　② 沿着x轴的正方向

③ 2m/s 　　　　④

16. 湖北省孝感三中2010届高考物理模拟一质点以坐标原点为中心位置在y轴上做简谐运动，其振动图象如图所示，振动在介质中产生的简谐横波沿x轴正方向传播，波速为1m/s，从t＝0时刻开始经过0.2s后此质点立即停止运动，则再经过0.3s时的波形图是下图中的

15．河南省新郑州二中分校2010届高三第一次模拟如图所示，沿x轴正方向传播的一列横波在某时刻的波形图为一正弦曲线，其波速为200m/s，下列说法正确的是(　 BD　 )

A．从图示时刻开始，质点b比质点a先到平衡位置

B．从图示时刻开始，经0.01s质点a通过的路程为0.4m

C．若该波波源从0点沿x轴正向运动，则在x=2000m处接收到的波的频率将小于50Hz

D．若该波传播中遇到宽约3m的障碍物能发生明显的衍射现象

14．江西会昌中学2009-2010学年第一学期第三次月考如图所示，波源S从平衡位置y=0开始振动，运动方向竖直向上(y轴的正方向)，振动周期T=0.01s，产生的机械波向左、右两个方向传播，波速均为v=80m/s，经过一段时间后，P、Q两点开始振动，已知距离SP=1.2m、SQ=2.6m.若以Q点开始振动的时刻作为计时的零点，则在下图所示的四幅振动图象中，能正确描述S、P、Q三点振动情况的是(　 AD　 )

A．甲为Q点的振动图象　　

B．乙为振源S点的振动图象

C．丙为P点的振动图象　　

D．丁为P点的振动图象

13. 上海市六校2010届高三第一次联考一条弹性绳子呈水平状态，M为绳子中点，两端P、Q同时开始上下振动，一小段时间后产生的波形如图，机械波的传播速度由介质决定，对于其后绳上各点的振动情况，以下判断正确的(　 AD　 )

(A)波源P的起振方向是向上的　

(B)波源Q产生的波将先到达中点M

(C)中点M的振动始终是加强的

(D)M点的位移大小在某时刻可能为零

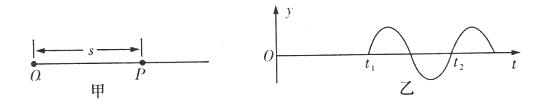

12．河南省豫南九校2010届高三上学期第三次联考如图甲所示，O为振源，OP=s，t=0时刻O点由平衡位置开始振动，产生向右沿直线传播的简谐横波。图乙为从t=0时刻开始描绘的P点的振动图像。下列判断中正确的是(　 BC　 )　　

A．该波的传播速度

B．这列波的波长

C．t=0时刻，振源O振动的方向沿y轴正方向

D．时刻，P点的振动方向沿y轴负方向

11.天津市2010届高三上学期六校联考消除噪声污染是当前环境保护的一个重要课题。内燃机、通风机等在排放各种高速气流的过程中都发出噪声，干涉型消声器可以用来消弱高速气流产生的噪声。干涉型消声器的结构及气流运行如图所示，产生波长为λ的声波沿水平管道自左向右传播。当声波到达a处时，分成两束相干波，它们分别通过r₁和r₂的路程，再在b处相遇，即可达到消弱噪声的目的。若Δr= r₂ – r₁, 则Δr等于　 (　 C　 )

A．波长λ的整数倍　　 B．波长λ的奇数倍　　

C．半波长的奇数倍　 D．半波长的偶数倍

10. 湖南师大附中2010届高三第五次月考试卷一列横波沿x轴正方向传播，在t s与(t+0.8)s两时刻，在x轴上－3m~3m区间内的两波形图正好重合，如图所示.则下列说法中正确的是　 (　 B　 )

A.质点振动周期一定为0.8s

B.该波的波速可能为10m/s

C.从t时刻开始计时，x＝1m处的质点比x＝-1m处的质点先到达波峰位置

D.在(t+0.4)s时刻，x＝－2m处的质点位移可能为零
