14．(1)_________　 __________

(2)在右图中完成实物图连接

(3)_______________________________________________

13．(1)_________________(2)________________　 __________________　

做在答题卡上

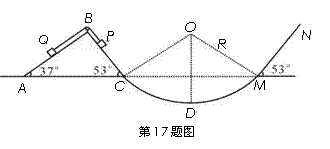

17．(17分)如图所示，半径R=0.5m的光滑圆弧面CDM分别与光滑斜面体ABC和斜面MN相切于

　 　C、M点，O为圆弧圆心，D为圆弧最低点．斜面体ABC固定在地面上，顶端B安装一定滑轮，　

　 一轻质软细绳跨过定滑轮(不计滑轮摩擦)分别连接小物块P、Q (两边细绳分别与对应斜面

　 平行)，并保持P、Q两物块静止．若PC间距为L₁=0.25m，斜面MN足够长，物块P质量m₁=

　 3kg，与MN间的动摩擦因数，求：( sin37°=0.6，cos37°=0.8)

(1)小物块Q的质量m₂；

(2)烧断细绳后，物块P第一次到达D点时对轨道的压力大小；

(3)P物块P第一次过M点后0.3s到达K点，则 MK间距多大；　

　 (4)物块P在MN斜面上滑行的总路程．

台州市2009学年第一学期高三年级期末质量评估试题

物 理 答 题 纸　　 2010.02

16．(12分)如图所示的直角坐标系oxy中，C点坐标为(a，b)．现有一带电量为q(q＞0)，质量为m的粒子，从O点以速度沿负y轴方向发出，经过合适的“场”后到达C处(不计粒子重力)．

　　　　 (1)若在y≤0的空间存在垂直于纸面向内的匀强磁场，求该粒子从O到C经历的时间及

　　 对应的磁感应强度B．

　　　　 (2)若仅在空间恰当的位置D处(D点图中未　　　

　　 画出)放置一负点电荷，也能使该粒子从O点发出，

　　 速率不变地经过C点，求D点的坐标及该负点电荷

　　 的电量Q (已知静电力常量为K)．

15．(8分)2007年10月24日18时05分，我国成功发射了“嫦娥一号”探月卫星．某同学查阅了一些与地球、月球有关的数据资料并设计了以下两个问题，请你解答：

　 (1)已知地球半径R ，地球表面的重力加速度为g，月球绕地球运动的周期为T，月球绕地球的运动可以近似看做匀速圆周运动，试求月球绕地球运动的轨道半径r；

　 (2)假设某宇航员乘登月飞船登陆月球后，在月球表面上方处以水平速度 抛出一个小球，小球落回月球表面处到抛出点的水平距离为S．已知月球半径为，万有引力常量G，试求月球的质量．

0.1V-4V. 现有器材：

　 A．直流电源E：电动势4.5V，内阻不计；

　 B．电压表V：量程4.5V，内阻约为4×10⁴Ω；

　 C．电流表A₁：量程250mA，内阻约为2Ω；

　 D．电流表A₂：量程500mA，内阻约为1Ω；

　 E．滑动变阻器R₁：阻值范围0-10Ω，额定电流2A；

　 F．滑动变阻器R₂：阻值范围0-200Ω，额定电流0.5A；

　 G．电键S，导线若干．

(1)如果既要满足测量要求，又要测量误差较小，应该选用的电流表是　 ▲　 (填“A₁”或“A₂”)，

　 应该选用的滑动变阻器是　 ▲　 (填“R₁”或“R₂”)；

　 (2)完成实物图的连接；

　 (3)通过实验得到如下部分数据(I和U分别表示小灯泡上的电流和电压)，

分析表格中的小灯泡的I-U数据，可知小灯泡的电阻随电流变大而变大，原因是　 ▲　 ．

14．现要测定一个额定电压4V、额定功率1.6W的小灯泡的伏安特性曲线，要求所测电压范围为

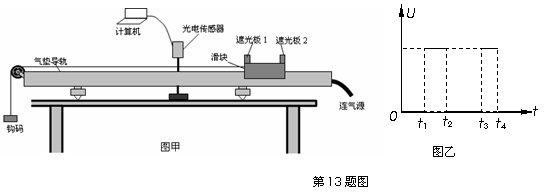

13．某实验小组利用如图(甲)所示的实验装置来探究滑块做直线运动的快慢问题．滑块上的左右端各有一个完全一样的遮光板．若光线被遮光板遮挡，光电传感器会输出高电压．滑块在细线的牵引下向左做直线运动，遮光板1、2分别经过光电传感器时，通过计算机可以得到如图(乙)所示的电压随时间变化的图像．

(1)将滑块(不挂钩码)置于气垫导轨上，接通气源并轻推滑块．若气垫导轨处于水平状态，则图(乙)中的t₁、t₂、t₃、t₄应满足　 ▲　 　关系．

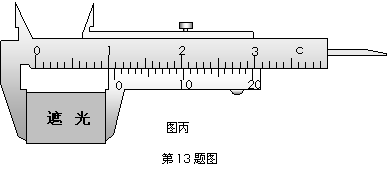

(2)如图(丙)所示，用游标卡尺测量遮光板的宽度d=　 ▲　 mm． 挂上钩码后，将滑块由如图(甲)所示位置释放，通过光电传感器和计算机得到的图像如图(乙)所示，若t₁、t₂、t₃、t₄和d已知，则遮光板1在经过光电传感器过程中的平均速度为　 ▲　　 ．(用已知量的字母表示)

12．如图所示，一个半径为R的半圆环ACB竖直放置(保持圆环直径AB水平)，C为环上的最低点．

　一个小球从A点以速度v₀水平弹出，不计空气阻力．则下列判断正确的

B．总可以找到一个v₀值，使小球垂直撞击半圆环的BC段

D．无论v₀取何值，小球都不可能垂直撞击半圆环
