24、如图11所示，用滑轮组提升重为630 N的物体，绳子自由端拉力F为300N，重物以0.2m/s的速度匀速上升，不计摩擦和绳重。求：

(1)滑轮组的机械效率；

(2)拉力做功的功率；

(3)在不超过绳子能承受的最大拉力的情况下，用此滑轮组提

起较重的物体，滑轮组的机械效率是否变化？为什么？　　　　　　　　　　 图11

23、小明和小华合作测量额定电压为2.5V小灯泡的功率，已知灯丝电阻大于8Ω.现有下列器材：干电池三节，电流表(0 - 0.6A,0 - 3A)、电压表(0 – 3V,0 - 15V)、滑动变阻器(15Ω，1.5A)、开关各一个、导线若干.

(1)欲使滑动变阻器滑片向右移动时，灯泡变亮.请你用笔画线代替导线将图10所示的电路连接完整.

　　　　　　　　　　　　　　　 图10

实验次数	灯泡两端电压U/V	通过灯丝电流I/A
1	2.2	0.26
2	2.5	0.28
3	3.0	0.30

(2)他们测得的三次数据如上表，则小灯泡的额定功率为 ______ W.

(3)小明分析表中数据后发现：当灯丝两端电压改变时，灯丝电阻也在改变.你认为引起灯丝电阻变化的原因是：_______________ ；有何生活经验或科技应用能支持你的观点(请举一例)　　　　　　　　　　　　　　　 　.

(4)实验过程中，由于不小心造成灯泡短路，则电路中可能出现的现象是(至少说出两点)：

22、在研究凸透镜成像的是实验中：

(1)在光具座上依次摆放好蜡烛、凸透镜、光屏，当点燃蜡烛后无论怎么调整它们之间的距离，都不能在光屏上得到清晰的像，原因是______________________________

(2)经过调整后,光屏上已经成一清晰缩小的像,要在光屏上成放大清晰的像,则蜡烛到凸透镜的距离应该_________________(填“增大”“减小”或“不变”)

(3)要想成放大的虚像，蜡烛到凸透镜的距离应_________________,生活中的_________镜就是利用这一成像特点的应用。

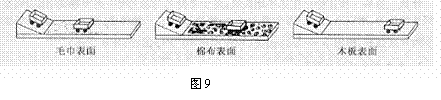

21、在探究牛顿第一定律的实验中，如图9所示用同一小车从同样斜面的同一高度滑下，使它在三种不同表面的水平轨道上继续运动．　　

(1)为什么要让小车从斜面同一高度滑下？

_____________________________________________

(2)小车在三种不同表面上运动的距离不同说明了：

_____________________________________________

(3)对这个实验作进一步推想，可以得出什么结论？

_____________________________________________

19、如图7电路连接正确，通电后小磁针指向如图7所示(涂黑端表示N极)，请在图中标出电源的“+”、“-”极，并画出螺线管的绕法。

20、如图8所示，用F=150N的水平力把重50N的物体压在竖直墙壁上，请画出物体静止时在竖直方向上所受力的示意图。

图8

18、如图6所示，质量相同的甲、乙、丙三个物体浸没在水中。甲上浮、乙悬浮、丙下沉，在甲露出水面之前，关于它们所受浮力的说法正确的是(　　　 )　　　　　　　　　　　　　

A.甲受到的浮力大　 　　B.乙受到的浮力大　　　　　　　　 　　　　　图6

C.丙受到的浮力大 　　　D.甲、乙、丙受到的浮力一样大　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　

17、如图5四幅图，分别表示远视眼成像情况和矫正做法的是(　　 )

_图5

16、如图4所示，某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其正确的(　　 )

　　 　A　　　　　　　　　 B　　　　　　　 C　　　　　　　 D

　　　　　　　　　 　　　　　图4

15、关于光纤通信，下列说法正确的是(　　　 )

　　 A．光在光导纤维中经多次反射从一端传到另一端

　　 B．光在光导纤维中始终沿直线传播

　　 C．光导纤维是一种很细很细的金属丝

　　 D．光信号在光导纤维中以声音的速度传播

14、磁铁周围的磁场看不见、摸不着。能证明磁铁周围存在磁场的证据是(　　 )

A.磁铁周围有能看到磁感线　　　　　　 B.磁场对小磁针产生磁力作用

C.磁场向周围空间辐射能量　　　　　　 D.手能感受到磁感线穿过手心
