15.如图3-4-13所示的“电阻盒”中有三个阻值均为R的电阻，按某种方式连接后引出四个测量点A、B、C、D，“检测器”的测电笔x、y之间的电压恒定不变，通过的电流由电流表指示.　

　[PSd48,BP][TS(][HT6][JZ]图3-4-13[TS)][HT5”SS]

图3-4-13

用“检测器”探查“电阻盒”中四个电阻的连接方法，测量结果如下：　

①x、y接A、B时，电流表指示0.30 A　

②x、y接A、D时，电流表指示0.15 A　

③x、y接B、D时，电流表指示0.10 A　

④x、y接C、D时，电流表指示0.30 A　

请把“电阻盒”中三个相同电阻的正确连接图画出来.　

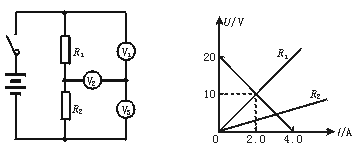

14.一个直流电源的电动势为E，内电阻为r，电源的电动势和内电阻保持不变.R₁和R₂为两个定值电阻，图3-4-12是在同一坐标系中画出的它们的U-I图线.从图线可以看出，两个电阻相比，_______的阻值较大，并可得出R₁=_______Ω.若将R₁接在该电源的两极间，电源的输出功率为_______W.　

13.图3-4-11所示电路中，三块电压表相同，电源内阻可忽略不计，V1表读数为4 V，V2表读数为1 V，则V3表的读数可能是_______V或_______V.电源电动势可能是_______V或_______V.　

　[PSd47；Z3mm,Y][TS(][HT6][JZ]图3-4-12[TS)][HT5”SS]

图3-4-11　　　　　　　　　 图3-4-12

12.(2001年上海高考试题)一束质量为m、电量为q的带电粒子以平行于两极板的速度v₀进入匀强电场，如图3-4-10所示.如果两极板间电压为U，两极板间的距离为d、板长为L.设粒子束不会击中极板，则粒子从进入电场到飞出极板时电势能的变化量为_______(粒子的重力忽略不计).　

[PSd46；Z3mm,Y][TS(][HT6][JZ]图3-4-110[TS)][HT5”SS]

11.两个带同种电荷的小球A、B，其质量关系为m_A=m_B/2，电量关系q_A=2q_B，先将它们固定在光滑的绝缘平面上，使A、B相距r₁，此时它们具有电势能E.再将它们释放，经过较长时间，它们相距为r₂，且r₂＞r₁，这段时间内电场力对A球做功为_______.　

[PSd45；Z3mm,Y][TS(][HT6][JZ]图3-4-10[TS)][HT5”SS]

10.如图3-4-9所示，长为l、倾角为θ的光滑绝缘斜面处于电场中，一带电量为+q、质量为m的小球，以初速度v₀由斜面底端的A点开始沿斜面上滑，当达到斜面顶端的B点时，速度仍为v₀，则　

A.A、B两点间的电势差一定为mglsinθ/q　

B.小球在B点的电势能一定大于小球在A点的电势能　

C.若电场是匀强电场，则该电场的电场强度的最大值一定为mg/q　

D.若该电场是斜面中点正上方某点的点电荷Q产生的，则Q一定是负电荷　

图3-4-9

A.A、B两点间的电势差一定为mglsinθ/q　

B.小球在B点的电势能一定大于小球在A点的电势能　

C.若电场是匀强电场，则该电场的电场强度的最大值一定为mg/q　

D.若该电场是斜面中点正上方某点的点电荷Q产生的，则Q一定是负电荷　

9.质量为m的带电金属小球用绝缘细线与质量为2m的不带电木球相连，如图3-4-8所示，两球恰能在竖直向上的足够大的场强为E的匀强电场中以速度v匀速竖直上升，木球升至a点时，细绳突然断裂，木球升至b点时，速度减为零，那么　

图3-4-8

A.木球速度为零时，金属球速度为3v　

B.木球速度为零时，金属球速度为2v　

C.a、b之间电势差为Ev²/2g　

D.a-b期间，木球动能的减小等于两球重力势能的增加　

[PSd44；Z3mm,Y][TS(][HT6][JZ]图3-4-9[TS)][HT5”SS]

8.如图3-4-7所示电路中，R₁=R₂=4 Ω，R₃=2 Ω，电源电动势E=30 V，内阻r=2 Ω.电容器的电容C=20 μF，其板间距离d=1 cm，板间有一个质量m=0.1 g、带电量q=10^-6 C的带正电的液滴，若g=10 m/s²，则下面说法正确的是　

图3-4-7

A.当S₁断开，S₂合上时，液滴保持静止　

B.当S₂断开，S₁合上时，液滴保持静止　

C.当S₁断开，S₂合上时，液滴有10 m/s²向上的加速度　

D.当S₂断开，S₁合上时，液滴有10 m/s²向上的加速度　

[PSd43；Z3mm,Y][TS()[HT6][JZ]图3-4-8[TS]][HT5”SS]

7.如图3-4-6所示，两只相同的白炽灯泡D₁和D₂串联后接在电压恒定的电路中.若D₁的灯丝断了，经过搭丝后(搭丝后灯泡的电阻减小)仍然与D₂串联，重新接入原来的电路.假设在此过程中，灯丝电阻随温度变化的因素可忽略不计，且每只灯泡两端的电压均未超过其额定电压.则此时每只灯泡所消耗的功率与原来各自的功率相比，有　

A.D₁的功率变大

B.D₁的功率变小　

C.D₂的功率变大

D.D₂的功率变小　

图3-4-6

A.D₁的功率变大

B.D₁的功率变小　

C.D₂的功率变大

D.D₂的功率变小　

[PSd42；Z3mm,Y][TS()[HT6][JZ]图3-4-7[TS]][HT5”SS]

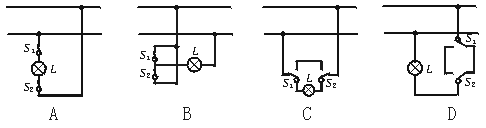

6.楼梯的照明灯L，可用楼上、楼下两个开关S₁、S₂控制，拨动S₁、S₂中的任何一个都可以使灯L点亮或灭掉.图3-4-5中满足上述要求的电路图是　

图3-4-5

[PSd40,BP][TS(][HT6][JZ]图3-4-5[TS)][HT5”SS]

[PSd41；Z3mm,Y][TS(][HT6][JZ]图3-4-6[TS)][HT5”SS]
