4．发生原电池的反应通常是放热反应，在理论上可设计成原电池的化学反应是

　　　 A．C(s)+H₂O(g)= CO(g)+H₂(g)；△H>0

B．Ba(OH)₂·8H₂O(s)+2NH₄Cl(s)= BaCl₂(aq)+2NH₃·H₂O(l)+8H₂O (l)；△H>0

C．CaC₂(s)+2H₂O(l)→Ca(OH)₂(s)+C₂H₂(g)；△H<0

D．CH₄(g)+2O₂(g)→ CO₂(g)+2 H₂O (l)；△H<0

3．维生素C可用于预防和治疗坏血病等，其结构式如右下图所示。下列关于维生素C的叙述错误的是

A．维生素C的化学式为C₆H₈O₆

B．维生素C可作食品添加剂

C．维生素C可发生水解反应

D．维生素C不能发生氧化反应

2．目前，科学家拟合成一种“二重构造”的球形分子，即把足球型的C₆₀分子熔进Si₆₀的分子中，外面的硅原子与里面的碳原子以共价键结合。下列说法正确的是

　　 A．它是由两种单质组成的混合物　　　　　　 B．它是一种硅酸盐

　　 C．它是一种新型化合物　　　　　　 　　 D．它是一种高聚物

1．2005年“神州六号”飞船实现了载人航天，标志着我国航天技术达到了世界先进水平，飞船应用了许多尖端的合成材料。下列物质中，不属于合成材料的是

　 　 A．人造丝　　　 B．有机玻璃　　 C．硅橡胶　　 　　 D．黏合剂

5．(18分)(1)如图为示波器面板。一位同学在做“练习使用示波器”的实验时，进行了如下的操作：

A．打开电源后，首先在屏上调出了一个最圆最小的亮斑，但亮斑位于屏上的左上角。若想将这个亮斑调到屏幕的正中央，他应该调节　　　　　　　　 和　　　　　　　　　　 旋钮(填旋钮对应的数字)；w.w.^w.k.s.5*

B．为观察示波器的水平扫描作用，他调节相应的旋钮，看到屏上的亮斑从左向右移动，到达右端后又很快回到左端。之后，他顺时针旋转扫描微调旋钮以增大扫描频率，此时屏上观察到的现象是　　　　　　　　　　　　　　　　　　　　　 ；

C．为观察按正弦规律变化的电压的图线，他把扫描范围旋钮置于左边第一挡(10~100Hz)。要由机内提供竖直方向的按正弦规律变化的电压，他应将　　　　　　 旋钮(填旋钮对应的数字)置于　　　　　　　 　　　　　挡。w.w.^w.k.s.5*

　 (2)如图，有一位同学在做“研究平抛物体的运动”实验时，在白纸上记下了7次同一小球从轨道同一高度释放做平抛运动的轨迹点，如图中“×”所示；用重锤线确定了抛出点O在竖直方向所在直线上的两个点，如图中“·”所示。不过，由于粗心，在从木板上取下白纸前，他忘了记下抛出点O的位置。w.w.^w.k.s.5*

　　　　　　　 A．请你根据他提供的实验记录，在图中描出小球做平抛运动的轨迹；

　　　　　　　 B．从所描轨迹上确定两到三个点，用刻度尺和三角板作图并采集相应数据(用x、y表示即可)。利用直接测量量和已知量推导出小球平抛运动的初速度。已知当地重　　　　　　 力加速度为g。

4．(18分)

　 (1)以下四个中学学生实验中都要用到小球或者重锤，实验中必需测定小球或重锤质量的是　　　　　　 。(选填下面正确选项前的代号字母)

　　　　 A．验证机械能守恒定律　　　　　　　　　 B．用单摆测定重力加速度

　　　　　　　 C．验证动量守恒定律　　　　　　　　　　　 D．研究平抛物体的运动

　 (2)一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线，实验电路图7所示。

　　　　 电源E₁：电动势为8.0V，内阻不计；

　 　　　　 电源E₂：电动势为12.0V，内阻不计；

　　　　 电压表V：量程为0-10V，内阻约为10kΩ

　　　　 电流表A₁：量程为0-3A，内阻约为0.1Ω;

　　　　 电流表A₂：量程为0-300mA，内阻约为1Ω；

　　　　 滑动变阻器R：最大阻值10Ω，额定电流1.0A；

　　　　 开关S，导线若干。　　　　　　　　　　　　　　　　　　

　 　　　①依照实验电路图将图8中的实物图连接成实验电路。

　　　　 ②实验中电源应该选用　　　　 ；电流表应该选用　　　　　 。

　　　　 ③实验测出的数据如下表所示，依照这些数据在图9所示的坐标纸中描绘出该小灯泡的伏安特性曲线。w.w.^w.k.s.5*

　　　　　　　　　 图8　　　　　　　　　　　　　　　　　　 图9

3．(18分)下图是用来测量未知电阻R_x的实验电路的实物连线示意图，图中R_x是待测电阻，阻值约为几kΩ；E是电池阻，电动势6V，内阻不计；V是电压表，量程3V，内阻r=3000Ω；R是电阻箱，阻值范围0-9999Ω；R₁是滑动变阻器，S₁和S₂是单刀单掷开关。

　　　 主要的实验步骤如下：w.w.^w.k.s.5*

　　　 ①连好电路后，合上开关S₁和S₂，调节滑动变阻器的滑片，使得电压表的示数为3.0V。

　　　 ②合上开关S₁，断开开关S₂，保持滑动变阻器的滑片位置不变，调节电阻箱的阻值，使得电压表的示数为1.5V。

　　　 ③读出电阻箱的阻值，并计算求得未知电阻R_x的大小。w.w.^w.k.s.5*

　　　 ④实验后整理仪器。

　 (1)根据实物连线示意图，在虚线框内画出实验的电路图，图中标注元件的符号应与

　 　 　　　　　 实物连线图相符。

　 (2)可供选择的滑动变阻器有：

　　　　　　　 滑动变阻器A；最大阻值100Ω，额定电流0.5A

　　　　　　　 滑动变阻器B；最大阻值20Ω，额定电流1.5A

　　　　　　　 为了使实验测量值尽可能地准确，实验应选用的滑动变阻器是　　　　　　　　 。

　 (3)电阻箱的旋钮位置如图所示，它的阻值是　　　　　　　　　　　　 。

　 (4)未知电阻R_x=　　　　　　　　　　　　 。(2倍有效数字)

(5)测量值与真实值相比较，测量值比真实值　　 　　　　　　　　　　。(填“偏大”、“相等”或“偏小”)w.w.^w.k.s.5*

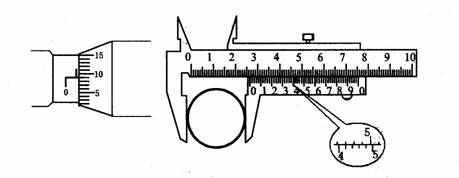

2．(18分)(1)用螺旋测微器测量一根电阻丝的直径，测量结果如图，其读数为　　　　　 .

mm。用游标为50分度的卡尺测量一工件的直径，测量结果如图所示，此工件的直径为　　　　　 　　　　　cm。w.w.^w.k.s.5*

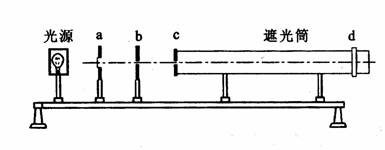

　　 (2)如图所示，在“用双缝干涉测光的波长”的实验中，光具座上放置的光学元件有光源、遮光筒和其它元件，其中a、b、c、d各装置的名称依次是下列四个选项中的

　　　　　　　 　　　　　　　　　　。对于某种单色光，为增加相邻亮纹(或暗纹)间的距离，可采取的方法是　　　　　　　　　　　　　　　　　　　　　　　　 。

　　　 A．a单缝b滤光片c双缝d光屏　　　　　 B．a单缝b双缝c滤光片d光屏

　　　 C．a滤光片b单缝c双缝d光屏　　　　　 D．a滤光片b双缝c单缝d光屏w.w.^w.k.s.5*

　 (3)现用伏安法较准确的测一个阻值约为30KΩ的电阻，可供选用的实验仪器有(　　 )

　　　　　　　 A．电源(电动势3V，内阻0.5Ω)

B．电源(电动势16V，内阻2Ω

　　　　　　　 C．电流表(量程0-1mA，内阻250Ω)

D．电流表(量程0-500μA，内阻500Ω)

　　　　　　　 E．电压表(量程0-3V，内阻10KΩ)　　　　　　　　　　　　　

F．电压表(量程0-15V，内阻50KΩ)w.w.^w.k.s.5*

　　　　　　　 G．滑动变阻器(阻值0-200Ω)　 H．开关和导线若干

　　　　　　　 ①实验电路应选取的仪器是　　　　　　　　　　　　　 (用字母表示)；

　　　　　　　 ②在下面方框图中画出实验电路图。

1．(8分)甲、乙两位同学在一次应用伏安法测量电阻R_x的实验中进行了如下操作：

第一步用万用表粗测电阻R_x的阻值，第二步用伏安法测量电阻R_x的阻值。

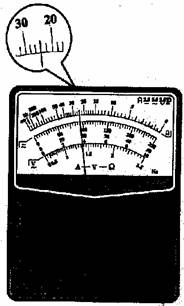

(1)第一步中万用表的旋钮位置及指针偏转情况如图一所示，其示数是　　　　　　 Ω。

　 (2)第二步中甲、乙两位同学用以下器材测量

　 电阻R_x的阻值，他们各自设计的实验电路

　 图如图二所示。

　 电源(电动势6V，内阻为0.5Ω)；

　 电压表(0-3V，内阻约为3kΩ)；

　 电流表(0-10mA，内阻约为30Ω)；

　 滑动变阻器(阻值0-10Ω，额定电流2A)；

　 电键和导线若干。

　 你认为按　　　　　　　 同学的实验方案进

行测量比较准确。

　　　　　　　　　 图一　　　　　　　　　　　　　　　　 图二

　 (3)请你用笔画线代替导线，在图三中按照第(2)问你所选择的电路连接实验电路。

图三

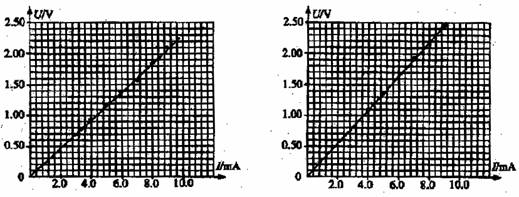

(4)甲、乙两位同学各自用自己的设计的电路进行了测量，并分别利用实验中记录的6

　 组数据画出U-I图线，如图四所示。请根据你所选择的方案由图线算出被测电阻

　　 的阴值R_x=　　　　　　　　　 Ω。w.w.^w.k.s.5*

　　　　　　　　　　 甲　　　　　　　　 图四　　　　　　　　　 乙

在圆上有21个点．求在以这些点为端点组成的所有的弧中，不超过120°的弧的条数的最小值．
