16、如图甲所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象,则图乙中能正确反映该门电路输出端电势随时间变化关系的图象是 A

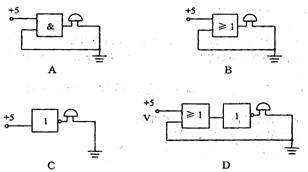

14、下列由基本门组成的电路中,能使蜂鸣器发出声音的是( )B
15、如图所示是由基本逻辑电路构成的一个公路路灯自动控制电路,图中虚线框内M是一只光敏电阻(受光照时电阻会变小),虚线框内N中使用的是_________门电路。要想提高此逻辑电路在黄昏时的灵敏度,则应该将可变电阻R适当__________(选填“增大”、“不变”或“减小”)。
非,减小
13、右图是一个电工应用某种逻辑电路制作的简单车门报警电路图.图中的两个按钮开关分别装在汽车的两道门上.只要其中任何一个开关处于开路状态,发光二极管就发光.请你根据报警装置的要求,在电路图的虚线框内应是何种电路?B
A.与门
B.或门
C.非门
D.与非门
12、在下列模拟路灯照明电路的光控开关电路中(RG为半导体光敏电阻、LED为发光二极管),不能实现天暗时LED发光、天亮时LED熄灭的电路是B

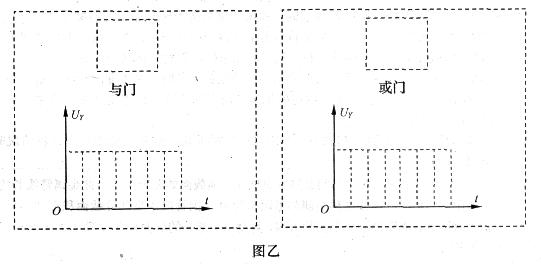

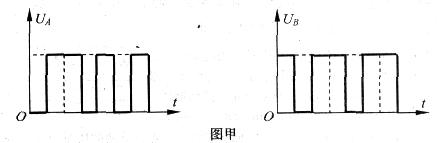

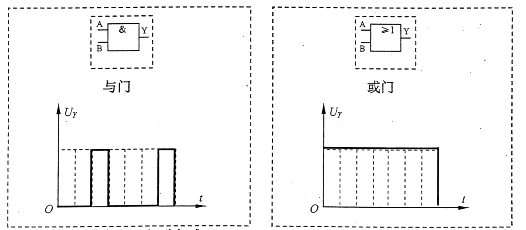

11、如图所示,圉甲表示门电路输入端A、B的电势随时间变化的关系·请分别在图乙对应的虚线框内作出与门、或门的符号及输出端的电势随时间变化的关系.
10、右图为一个逻辑电路图及其真值表,下列说法中正确的是 C
A.该门电路为“与”门电路,真值表中X处的逻辑值为1
B.该门电路为“与”门电路,真值表中X处的逻辑值为0
C.该门电路为“或”门电路,真值表中X处的逻辑值为1
D.该门电路为“或”门电路,真值表中X处的逻辑值为0
9、2007年法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现巨磁电阻(GMR)效应而荣获了诺贝尔物理学奖.如图是利用GMR设计的磁铁矿探测仪原理示意图,图中GMR在外磁场作用下,电阻会发生大幅度减小.下列说法正确的是AC
A.若存在磁铁矿,则指示灯亮
B.若存在磁铁矿,则指示灯不亮
C.若电阻R调大,该探测仪的灵敏度提高
D.若电阻R调小,该探测仪的灵敏度提高
8、如图所示是由基本逻辑电路构成的一个公路路灯自动控制电路,图中虚线框内M是一只感应元件,虚线框N中使用的是门电路.则B
A.M为光敏电阻,N为与门电路
B.M为光敏电阻,N为非门电路
C.M为热敏电阻,N为非门电路
D.M为热敏电阻,N为或门电路
7、如图是由晶体二极管组成的有两个输入端的门电路,A、B是输入端,Y是输出端,电压表显示输出电压的值.有关门电路的说法正确的是 BC
A.门电路是与门关系,A、B都输入1,输出端有电压输出
B.门电路是或门关系,A输入1,B输入0,输出端有电压输出
C.门电路是或门关系,A输入0,B输入1,输出端有电压输出
D.门电路是与门关系,A、B都输入0,输出端有电压输出
6、如图所示为三个门电路符号,A输入端全为 “1”,B输入端全为“0”.下列判断正确的是 C
A.甲为“非”门,输出为“1” B.乙为“与”门,输出为“0”
C.乙为“或”门,输出为“1” D.丙为“与”门,输出为“1”
