17、如图12所示。让钢球从斜面上由静止滚下，打到一个小木块上，能将木块撞出一段距离。放在同一水平面上相同位置的木块，被撞得越远，表示钢球的动能越大。现用质量不同的钢球从同一高度滚下，看哪次木块被推得远。回答以下问题：

(1) (2分)设计实验的目的是探究＿＿＿＿＿＿＿＿＿＿。 (2)(2分)让不同的钢球从同一高度滚下是为了＿＿＿＿＿＿＿＿＿＿＿＿＿。

(3)(2分)此实验得出的结论是_________________________________________。

(4)(2分)在探究的过程中应用的研究方法有________________和____________________。

16、小王为了探究物体在水中不同深度受浮力的变化情况，如图11所示，将一挂在弹簧测力计下的圆柱体金属块缓缓浸入水中(水足够深)，在圆柱体接触容器底之前，分别记下圆柱体下表面所处的不同深度h和弹簧测力计相应的示数F，实验数据如下表：

(1)　　　 (2分)分析表中实验数据，可以得出物体重_________N,第4次实验时,物体受到的　　 浮力______N;

(2)　　　 (2分)分析表中第1列到第5列数据,说明___________________________________;

(3)　　　 (2分)分析表中第6列到第7列数据,说明____________________________________;

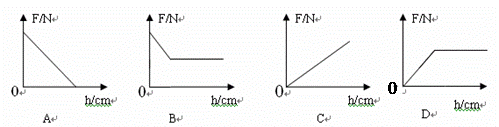

(4)　　　 (2分)下列图象能正确反映弹簧测力计示数F和圆柱体下面到水面距离h关系的图

是________.

15、(1)如图8所示，一个正在水中下沉的实心铁球，请画出它所受到力的示意图.

(2)如图9所示，一个站在地面上的人用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线．

(3)如图10所示，O为杠杆AC的支点，在B处挂一小球，AO＝OB＝BC，为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F₁的力臂L₁，并标出F₁的方向．

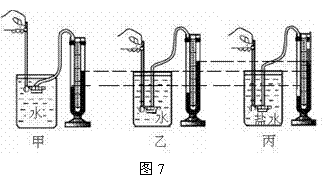

14、如图7所示，把压强计的金属盒浸入液体中，U形管两边出现高度差，说明液体内部有＿＿＿＿；比较甲乙两图可说明同种液体内部压强＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；比较乙丙两图可说明＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

13、如图6所示，在厚玻璃瓶内装入少量的水，然后再向密闭的瓶内打气，当塞子跳起来时，瓶内会出现白雾，这是因为瓶内的空气推动瓶塞做功时，_________能转化为__________能，瓶内空气温度降低，使水蒸气______成小水珠。　

12、跳伞的运动员看到地面向上移动，这是以_________为参照物，若以地面为参照物，运动员在____________；运动和静止是　　　　 的。

11、冰川是由于雪长期重压而形成的冰雪混合体，它沿地面向低处慢慢移动，当到达海边时发生折断，崩塌，落入海洋形成冰山，冰山落入海洋后处于______状态(选填“漂浮”、“悬浮”或“沉入海底”)，若某一冰山的体积为10300m³，则位于海面以下的体积为______，冰山在融化的过程中，冰山海面以下的体积与冰山总体积的比值_________(选填“变大”“变小”“不变”)

10、卫星在近地点时的动能最　　　　 ，(填“大”或“小”)势能最　　　 。(填“大”或“小”)卫星在运行的过程中机械能　　　　 。(填“变大”“变小”或“不变”)

9、如图5所示，用6N的力握住总重为1.5N的水杯静止不动，若将手的握力增大到8N，手与水杯之间摩擦力的大小将　　　　　 (选填“变大”、“变小”或“不变”).若将水杯总重增加到2N，水杯仍然静止不动，则水杯所受摩擦力的大小为　　　 N，方向是　　　。

8、著名的____________实验向人们显示大气压强是很大的，最早测出大气压值的科学家是_________　　　 ，1.5标准大气压＝________毫米水银柱
