1．发生原电池的反应通常是放热反应，在理论上可设计成原电池的化学反应是

A．C(s)+H₂O(g)＝CO(g)+H₂(g) ；△H＞0

B．Ba(OH)₂·8H₂O+2NH₄Cl(s)＝BaCl₂(aq)+2NH₃·H₂O(l)+8H₂O(l)； △H＞0

C．CaC₂(s)+2H₂O(l)＝Ca(OH)₂(s)+C₂H₂(g) ；△H＜0

D．CH₄(g)+2O₂(g)＝CO₂(g)+2H₂O(l) ；△H＜0

23．(9分)6m/s　 2.5s

22．(9分)

E=mv₀²/2qh　　 v=2^1/2v₀　　 θ=45⁰ 　B=mv₀/qh

23．如图所示，在y＞0的空间中存在匀强电场，场强沿y轴负方向；在y＜0的空间中，存在匀强磁场，磁场方向垂直xy平面(纸面)向外。一电量为q、质量为m的带正电的运动粒子，经过y轴上y＝h处的点P₁时速率为v₀，方向沿x轴正方向；然后，经过x轴上x＝2h处的 P₂点进入磁场，并经过y轴上y＝－2h处的P₃点。不计重力。求　　　　　　　　　　　　　　　　　　　　

(l)电场强度的大小。

(2)粒子到达P2时速度的大小和方向。

(3)磁感应强度的大小。

24如图所示，光滑斜面的倾角α＝30°，在斜面上放置一矩形线框abcd，ab边的边长l₁＝1m，bc边的边l₂＝0.6m，线框的质量m＝1kg，电阻R＝0.1Ω，线框通过细线与重物相连，重物质量M＝2kg，斜面上ef线(ef∥gh)的右上方有垂直斜面向上的匀强磁场，B＝0.5T，如果线框从静止开始运动，进入磁场最初一段时间是匀速的，ef线和gh线的距离s＝11.4m，(取g＝10m/s²)，试求：

⑴线框进入磁场时的速度v是多少？，

⑵ab边由静止开始运动到gh线所用的时间t是多少？

(2)在C点，对小球进行受力分析，有 N-Eq=mv²/R代入数据得N=0.4N　　　　 (4分)

(3)在D点，有mg= mv₀²/R　 得v₀=√gR=1m/s

　 A到D过程利用动能定理EqL-mg·2R= mv_D²/2

代入数据解得L=0.25m　　 (4分)

21．如图16-10，ABCD为放在E=10³V/m的水平匀强电场中的绝缘光滑导轨，其中BCD部分是直径为20cm的半圆环，AB=15cm，今有质量m=10g，q=10^-4C的小球自A从静止起动，沿轨道运动 求：

(1)它运动到图中C处时的速度多大？对轨道的压力多大？

(2)要使小球能运动到D点，开始时小球的位置应离B点多远？(g=10m/s²)

20.把一根长l = 10cm的导线垂直磁感线方向放入如图所示的匀强磁场中，

(1)当导线中通以I₁ = 2A的电流(方向如图示)时，导线受到的安培力大小为 1.0×10^－7N，　　 则该磁场的磁感应强度为多少？

(2)若该导线中通以I₂ = 3A的电流(方向如图示)，则此时导线所受安培　　 力大小是多少？方向如何？

19．在图15所示的电路中，电阻R₁＝9Ω，R₂＝15Ω，R₃＝30Ω，电池组的电动势E＝12伏，内电阻r＝1Ω，求电流表的读数．

18．(9分)某同学用右图所示电路，测绘标有“3.8V，0.3A”的小灯泡的灯丝电阻R随电压U变化的图像(1)除了导线和开关外，有以下一些器材可供选择：

　　 电流表：A(量程100mA，内阻约2)；

　　　　　　 A(量程0.6A，内阻约0.3)；

　　 电压表：V(量程5V，内阻约5k)；

　　　　　　 V(量程15V，内阻约15k)；

　　 滑动变阻器：R(阻值范围0-10)；

　　　　　　　　 R(阻值范围0-2k)；

　　 电源：E(电动势为1.5V，内阻约为0.2)；

　　　　　 E(电动势为4V，内阻约为0.04)；

为了调节方便，测量准确，试验中应选用电流表　　　　 ，电压表　　　　 。滑动变阻器　　　　 ，电源　　　　　 。(填器材的符号)

　　　 (2)根据试验数据，计算并描绘出R－U的图像如图所示，由图像可知，此灯泡在不工作时，灯丝电阻为　　　 ；当所加电压为3.00V时，灯丝电阻为　　　 ，灯泡实际消耗的电功率为　　　　　 W。

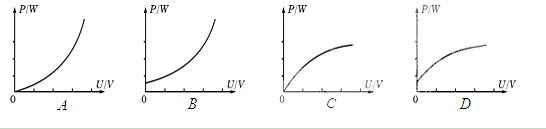

(3)根据R－U图像，可确定小灯泡耗电功率P与外加电压U的关系。符合该关系的示意图是下列图中的　　　　 　。

(三)计算题(本大题共有5个小题，共39分。要求写出必要的文字说明、方程式和演算步骤。有数值计算的题，答案中必须明确写出数值和单位)．

17．(5分)如图是双量程电压表的原理图，它有两个量程分别为3V和15V，则使用图的a 、b两端时量程应为　　　　 ，使用图的a 、c两端时量程为　　　　 ，已知表头的满偏电压为15mV，满偏电流为1mA，则表头内阻为R_g=　　　 ；分压电阻R₁=　　　　 ，R₂=　　　　　 。

16．(2分)图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为　　　　　　 mm。
