1.从历史发展的过程看,下列判断正确的是
A.一切商品都能承担价值尺度职能 B.只有货币能承担价值尺度职能
C.凡是劳动产品都能承担价值尺度职能 D.仅仅金银能承担价值尺度职能
17(10分)如图,一带负电粒子(不计重力),在加速电场中从静止加速后获得某一速度射出,现以该速度,沿着垂直于匀强电场方向射入两带电平行金属板间.已知金属板长L,板间场强为E,带电粒子质量m ,带电量为q,其带电粒子一定能射出电场,出射点与入射点沿场强方向的侧移距离为y,求加速电场的电压U大小。

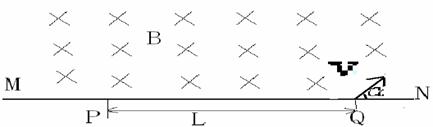

18(10分)图中MN表示真空室中垂直于纸面的平板,它的一侧有匀强磁场,磁场方向垂直于纸面向里,磁感应强度大小为B。一带电粒子从平板上Q点以与MN成=300的初速v(如图所示方向)射入磁场区域,在磁场中运动最后到达平板上的P点。已知B、v以及P到O的距离L, 不计重力,求:
1)此粒子的电荷量q与质量m之比。
2)此粒子在磁场中运动的时间t。

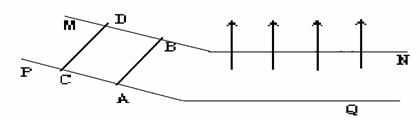

19(10分)如图所示,平行斜导轨平滑与平行水平导轨相接,导轨间距L=0.5m,导轨光滑且电阻不计。水平导轨部分处在竖直向上的磁场中,匀强磁场B0=2T。导体棒CD固定,电阻为R=0.5Ω,导体棒AB的质量为m =0.2Kg,电阻不计,从高为h=0.45m的斜导轨上由静止滑下。(导体棒都与导轨垂直,重力加速度g=10m/s2)
(1)求AB棒刚进入磁场时的速度v0及加速度a0的大小
(2)当AB棒在水平导轨运动速度变为2v0/3时,由于某种原因此时磁场的B发生变化, AB棒以2v0/3开始做加速度为a=0.5m/s2的匀减速运动,求磁感应强度B关于时间t的表达式。

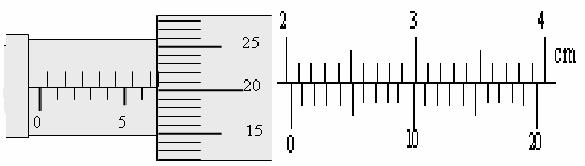

13(4分)如图千分尺读数为 mm,游标卡尺读数为 mm
14(4分)、用半偏法测量电流表G的内阻Rg 电路如图,所用表头G的满偏电流Ig =300μA,内阻估计在400-600之间。需要选用合适的器材,现供选用器材如下:(电源(电动势12V,内阻约0.6)
A、滑动变阻器1(阻值范围0-1K)
B、滑动变阻器2(阻值范围0-10K)
C、电阻箱1(阻值范围0-99)
D、电阻箱2(阻值范围0-999)
1)R最好选用____,R’最好选用______(填写字母)
2)实验时先断开K2 闭合K1 ,调节R使电流表满偏;保持 不动,再闭合K2 调节R/ 为R/值,使电流表半偏,则电流表的内阻RA =
15(4分)某同学得用多用电表测量二极管的反向电阻。完成测量步骤:
(1)检查多用电表的机械零点,若表针不在零位置则需要进行 A 。
(2)将红、黑表笔分别插入正、负表笔插孔,将选择开关拔至电阻测量挡适当的量程处。
(3)将红、黑表笔__B______,进行欧姆调零。
(4)测反向电阻时,将红表笔接二极管正极,将黑表笔接二极管负极,读出电表示数。
(5)为了得到准确的测量结果,应让电表指针尽量指向表盘__C_____(填“左侧”、“右侧”或“中央”);否则,在可能的条件下,应重新选择量程,并重复步骤(3)(4)。
(6)测量完成后,将选择开关拔向__D______位置
16(10分)现有两个阻值不相同的定值电阻R1、R2、一个单刀双掷开关、若干根导线和一个电流表,该电流表表面上有刻度但无刻度值,请设计一个能测定某电源内阻的实验方案(已知电流表为理想表且量程等达到题设要求,电源内阻约为几欧),要求:
(1)在虚线框内画出实验电路图;
(2)简要写出实验的主要步骤;
① ②
(3)写出用测得的量计算电源内阻的表达式r =

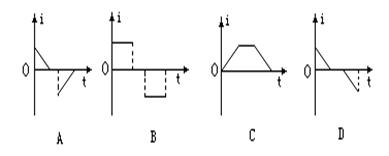

12、如图所示,一闭合直角三角形线框以速度v匀速穿过匀强磁场区域.从BC边进入磁场区开始计时,到A点离开磁场区的过程中,线框内感应电流的情况(以逆时针方向为电流的正方向)是如图所示中的
11、如图,回路竖直放在匀强磁场中,磁场的方向垂直纸面向外,质量为m,长L的导体AC可以贴着光滑竖直长导轨下滑.设回路的总电阻恒定为R,当导体AC从静止开始下落后,下列说法正确的是:
A、导体下落过程中,机械能守恒
B、导体加速下落过程中,导体减少的重力势能全部转化为在电阻上产生的热量
C、导体加速下落过程中,导体减少的重力势能转化为导体增加的动能和回路中增加的内能
D、导体达到最大速度 mgR/B2L2 以后的下落过程中,导体减少的重力势能全部转化为回路中增加的内能
10、一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。已知发电机线圈内阻为5.0,则外接一只电阻为95.0的灯泡,如图乙所示,(电压表为理想表)则
A、若从中性面开始计时电动势的瞬时表达式为
B、 若从中性面开始计时,当t = 1×10-2 s 时刻穿过线圈的磁通量为0
C、电压表v的示数为209v
D、如e-t图线在0到0.5×10-2 s时间里流过灯泡的电荷量为1.1×10-2 C
9、如图所示,L为一个自感系数大的自感线圈,开关闭合后,小灯能正常发光,那么闭合开关和断开开关的瞬间,能观察到的现象分别是( )
A、闭合S小灯逐渐变亮,断开S小灯立即熄灭
B、闭合S小灯立即亮,断开S小灯立即熄灭
C、闭合S小灯逐渐变亮,断开S小灯比原来更亮一下再慢慢熄灭
D、闭合S小灯立即亮,断开S小灯比原来更亮一下再慢慢熄灭
8、如图所示,竖直放置的光滑绝缘圆环穿有一带正电的小球,匀强电场水平向右,小球绕O点作圆周运动,那么
A、在A点小球有最大的机械能
B、在B点小球有最大的重力势能
C、在C点小球有最大的机械能
D、在D点小球有最大的电势能
7、水平放置的平行板电容器与一电池始终相连,在电容器的两板间有一带正电的小球处于静止平衡状态。现将电容器两板间的距离增大,则
A、电容变大,质点向上运动
B、电容变大,质点向下运动
C、电容变小,质点向上运动
D、电容变小,质点向下运动
6、一负电荷仅受电场力的作用,从电场中的A点运动到B点,在此过程中该电荷由静止做加速直线运动,则A、B两点电场强度EA、EB及该电荷的A、B两点的电势能εA 、εB之间的关系为( )
A、EA>EB B、EA<EB C、εA<εB D、εA >εB
