21．贵州省兴义市清华实验学校2010届高三9月月考现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50 mA，为了测定这个电池的电动势和内阻，某同学利用如图(a)所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0-9 999Ω，R₀是定值电阻，起保护电路的作用．

　 (1)实验室备有的定值电阻R₀有以下几种规格：

A．10Ω 2.5 W　　　 　　　　　　　　　 B．100Ω 1. 0 W

C．200Ω 1. 0 W　　 　　　　　　　　　 D．2 000Ω 5.0 W

本实验应选哪一种规格？答　　　　　 。

　(2)该同学接入符合要求的R₀后，闭合开关S，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图 (b)所示的图线(已知该直线的截距为0.1 V^-1)．则根据该同学所作出的图线可求得该电池的电动势E为　　 V，内阻r为　　　 Ω.

答案：(1)C　 (2)10　 46±2

20．山东省潍坊市2010届高三上学期阶段性测试有一个小灯泡上标有“4 V　 2 W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：

A.电压表(0-5 V，内阻10 kΩ)　　 B.电压表(0-10 V，内阻20 kΩ)

C.电流表(0-0.3 A，内阻1 Ω)　　　 D.电流表(0-0.6 A，内阻0.4 Ω)

E.滑动变阻器(5 Ω，1 A)　　　　　 F.滑动变阻器(500 Ω，0.2 A)

(1)实验中电压表应选用______，电流表应选用______.为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用__________(用序号字母表示)。

(2)请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。

答案：(1)A　 D　 E(每空2分)

(2)

　

19．江苏省盐城、泰州联考2010届高三学情调研某同学在做多用电表测电阻的实验中：

(1)测量某电阻时，用“×10W”档时发现指针偏转角度过大，他应该换用_____档(填“×1W”或“×100W”)，换档后，在测量前先要______________。

(2)如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。

若是用A档测量，指针偏转如D，

则读数为________；

若是用B档测量，指针偏转如D，

则读数为_______；

若是用C档测量，指针偏转如D，

则读数为_______。

答案：(1) ´1 　， 重新调零　 (2) ， 6.4mA ， 32.0 V

18. 浙江省温州市十校联合体2010届高三期中联考用以下器材测量待测电阻R_x的阻值：

　　 待测电阻R_x：阻值约为100Ω；

电源E：电动势约为6.0V、内阻忽略不计；

电流表1：量程50mA、内阻r₁=20Ω；；

电流表2：量程300 mA、内阻r₂约为4Ω

定值电阻R₀：阻值为20Ω；

滑动变阻器R：最大阻值为10Ω；

单刀单掷开关S、导线若干.

测量电阻R_x的电路图如右图所示

⑴电路图中的电流表A1应该选择电流表　　　　　 (填“1”或“2”)，开关S闭合前，滑动变阻器R滑片应该移到　　　 端(填“A”、“ B”或“无要求”) (4分)

⑵若某次测量中电流表A₁的示数为I₁，电流表A₂的示数为I₂，则由已知量和测得量表示R_x的表达式为R_x=　　　　　　　 .(4分)

答案：① 1(2分)A (2分)②(4分)电表选2时也给分

17．江苏省扬州中学2010届高三综合练习利用如图所示的电路测量量程为800 mV的电压表内阻R_V，R_V约为900Ω，某同学的实验步骤如下：　

A．按电路图正确连接好电路，将变阻器R₁的滑片移到最右端，电阻箱R的阻值调到最大；

B．合上开关S₁和S₂并调节R₁，使电压表的指针指到满刻度；

C．保持开关S₁闭合并打开S₂，调整电阻箱R的阻值及变阻器R₁的大小，使电压表的指针指到满偏的一半；　

D．读出电阻箱的阻值R，即为电压表内阻．　

在该实验中，除滑线变阻器R₁外，其他器材均符合实验要求．现有两个变阻器可供选择作为R₁：变阻器A(最大阻值200 Ω，额定电流1 A)、变阻器B(最大阻值10 Ω，额定电流2 A)．根据以上设计的实验方法，回答下列问题：

(1)选用的变阻器为　　　 ；(选填“A”或“B”)

(2)上述实验步骤中，有错误的步骤是_____，应改正为　　　　　　　　　　 ；

(3)由于该实验中存在的系统误差，Rv的测量值____真实值(填“＞”、“＝”或“＜”)．

答案：(1)B；(2)C，合上开关S₁，并打开S₂，保持R₁不变，调整R的阻值，使电压表的指针指到满偏的一半；(3)＞

16. 湖南师大附中2010届高三第五次月考试卷为了撰写关于废旧电池的暑期实践报告，某学校课题研究小组收集了数码相机、手机等用旧了的各种类型的电池及从废旧收音机上拆下的电阻、电容、电感线圈等电路元件。现从这些材料中选取两个待测元件，一是电阻R₀(约为2kΩ)，二是手机中常用的锂电池(电动势E标称值为3.7V，允许最大放电电流为100mA)。在操作台上还准备了如下实验器材：

A．电压表V(量程4V，电阻R_V 约为4.0kΩ)

B．电流表A₁(量程100mA，电阻R_A1 约为5Ω)

C．电流表A₂(量程2mA，电阻R_A2 约为50Ω)

D．滑动变阻器R₁(0-40Ω，额定电流1A)

E．电阻箱R₂(0-999.9Ω)

F．开关S一只、导线若干

⑴为了测定电阻R₀的阻值，小组的一位成员，设计了如图所示的电路原理图，所选取的相应的器材(电源用待测的锂电池)均标在图上，其他成员发现他在器材选取中有不妥之处，你认为应该怎样调整？

　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　。

⑵在实际操作过程中，发现滑动变阻器R₁、电流表A₁已损坏，请用余下的器材测量锂电池的电动势E和内阻r。

①　　 请你在方框中画出实验电路图

(标注所用器材符号)；(4分)

②　　 为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式：　　 　　　　　　。

[解析]⑴待测电阻约2kΩ，用3.7V电池供电时最大电流约为

mA，因此电流表用A₁量程太大，换用A₂表。

⑵①A₁损坏，A₂量程太小，因此只有电压表可作测量仪器；

只有一块电表时电阻应选用电阻箱或至少两只已知阻值的固定电阻，

电压表测路端电压。

②由于没有电流表，所测数据为路端电压U和电阻箱的阻值R₂，由得出路端电压U与R₂的线性函数关系式：

15．山西省山大附中2010届高三12月月考在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图5所示，用米尺测量金属丝的长度。金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。

(1)从图5中读出金属丝的直径为______________。

(2)在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：

直流电源：电动势约4.5V，内阻很小；

电流表：量程0-0.6A，内阻0.125Ω；

电流表：量程0-3.0A，内阻0.025Ω；

电压表V：量程0-3V，内阻3kΩ；

滑动变阻器：最大阻值10Ω；

滑动变阻器：最大阻值50Ω；

开关、导线等。

在可供选择的器材中，应该选用的电流表是___________，应该选用的滑动变阻器是_____________。

(3)根据所选的器材，画出实验电路图。

(4)若根据伏安法测出电阻丝的电阻为＝4.1Ω，则这种金属材料的电阻率为____________Ω·m。(保留二位有效数字)

答案：(1):　 0.518mm-----0.520mm 　;(2): A₁ 　; R₁

(3)

(4):1.1╳10^-6 Ωm

14．湖南省长沙市一中2010届高三第五次月考某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：

(1)用游标为20分度的卡尺测量其长度如图，由图可知其长度为　　　 　　　　mm；

(2)用螺旋测微器测量其直径如右上图，由图可知其直径为　 　　　mm；

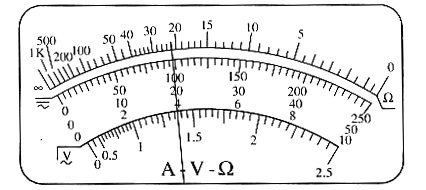

(3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为 　　　　　　　Ω。

(4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：

待测圆柱体电阻R

电流表A₁(量程0-4mA，内阻约50Ω)

电流表A₂(量程0-10mA，内阻约30Ω)

电压表V₁(量程0-3V，内阻约10kΩ)

电压表V₂(量程0-15V，内阻约25kΩ)

直流电源E(电动势4V，内阻不计)

滑动变阻器R₁(阻值范围0-15Ω，允许通过的最大电流2.0A)

滑动变阻器R₂(阻值范围0-2kΩ，允许通过的最大电流0.5A)

开关S

导线若干

为使实验误差较小，要求测得多组数据进行分析，请在右框中画出测量的电路图，并标明所用器材的代号。

(5)若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为ρ＝　　　　　 。(保留2位有效数字)

答案：(1)50.15

(2)4.700

(3)220

(4)如右图

(5)

13．湖南省雅礼中学2010届高三上学期第五次月考某同学到实验室做“测电源电动势和内阻”的实验时，发现实验台上有以下器材：

待测电源(电动势约为4V，内阻约为2Ω)

一个阻值未知的电阻R₀

电压表(内阻很大，有5V、15V两个量程)两块

电流表(内阻约为5Ω，量程500mA)

滑动变阻器A(0-20Ω，3A)

滑动变阻器B(0-200Ω，0.2A)

电键一个，导线若干。

该同学想在完成学生实验“测电源电动势和内阻”的同时测出定值电阻R₀的阻值，设计了如图所示的电路。实验时他用U₁、U₂、I分别表示电表V₁、V₂、A的读数。在将滑动变阻器的滑片移动到不同位置时，记录了U₁、U₂、I的一系列值. 其后他在两张坐标纸上各作了一个图线来处理实验数据，并计算了电源电动势、内阻以及定值电阻R₀的阻值。

根据题中所给信息解答下列问题：

①在电压表V₁接入电路时应选择的量程是_________，滑动变阻器应选择_________(填器材代号“A”或“B”);

②在坐标纸上作图线时，用来计算电源电动势和内阻的图线的横坐标轴、纵坐标轴分别应该用_________、__________表示；用来计算定值电阻R₀的图线的横坐标轴、纵坐标轴分别应该用_________、__________表示。(填“U₁、U₂、I”或由它们组成的算式)

③若实验中的所有操作和数据处理无错误，实验中测得的定值电阻R₀的值________(选填“大于”、“小于”或“等于”)其真实值。

答案：① 5V 　A 　②　 U₁ 　I 　U₁-U₂ 　I　 　③ 大于

11. 河南省新郑州二中分校2010届高三第一次模拟有一段粗细均匀的导体,现要用实验的方法测定这种导体材料的电阻率,若已测得其长度和横截面积,还需要测出它的电阻值Rx。

　①若已知这段导体的电阻约为30Ω,要尽量精确的测量其电阻值,除了需要导线、开关以外,在以下备选器材中应选用的是　　　　　　　 。(只填写字母代号)

A．电池(电动势14 V、内阻可忽略不计)　　 B．电流表(量程0-0.6 A，内阻约0.12Ω)

C．电流表(量程0-100m A，内阻约12 Ω) D．电压表(量程0-3 V，内阻约3 kΩ)

E．电压表(量程0-15 V，内阻约15 kΩ)　 F．滑动变阻器(0-10Ω，允许最大电流2.0A)

G．滑动变阻器(0-500 Ω，允许最大电流0.5 A)

　②在方框中画出测这段导体电阻的实验电路图(要求直接测量的变化范围尽可能大一些)。

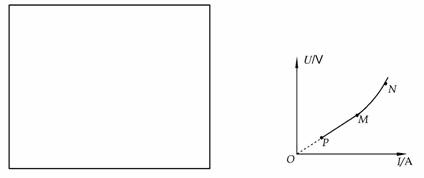

　③根据测量数据画出该导体的伏安特性曲线如图所示,发现MN段明显向上弯曲。若实验的操作、读数、记录、描点和绘图等过程均正确无误,则出现这一弯曲现象的主要原因是 　　　　　　　　　　　　　　　。

答案：①ABEF(4分)　

　②如图所示(4分)

　

③随着导体中的电流增大，温度升高，电阻率增大，电阻增大(4分

20080425

12．吉林省长白县2010届高三质量检测某同学用一多用电表测量电阻时，他感觉测得的结果不够准确，经过反复检查、测量，认为自己的测量没有任何问题，是多用电表的欧姆挡不准，且表头没有问题，而是欧姆挡的中值电阻(即内阻)不准，他准备用实验测量一下它的中值电阻。该多用电表的欧姆挡的中间刻度为“30”，他手头有的器材如下：

　　　 A．电流表：有0.6A、3A两个量程

　　　 B．电压表：有3V、15V两个量程

　　　 C．滑动变阻器：最大阻值100Ω

　　　 D．电源：电动势1.5V

　　　 E．电阻箱：0-9999.9Ω

　　　 F．开关、导线

　 (1)请你用最简单的方法测量该多用电表×10挡的中值电阻，简述测量方法.

　 (2)若实验测得的值为350Ω，则用该挡测量电阻时测得的值总是偏__________.

答案：(1)a.将选择开关旋至×10挡，然后将两表笔短接，调节调零旋钮使指针指电流的满刻度。b.将电阻箱接在两表笔间，调节电阻箱，使指针指到中间刻度，则此时电阻箱的读数即为多用电表×10挡的中值电阻.

　 (评分标准：6分，其它方法，若方法正确，得3分.)

　 (2)小 (3分)
