45、如图所示，a、b两个带电小球的质量均为m，所带电量分别为+2g和-q，两球间用绝缘细线连接，a球又用长度相同的绝缘细线悬挂在天花板上，在两球所在的空间有方向向左的匀强电场，电场强度为E，平衡时细线都被拉紧．则平衡时可能位置是图中的 C

44、如图，A、B、c、D在一直线上AB=BC=cD．现在A点固定放置一电量为Q的正点电，在B、C点的场强大小和电势分别为Eb、Φb和EC、Φc．若再在D点放置电量相等的正点电荷后，在B、C点的场强大小和电势分别为Eb’、Φb’和Ec’、Φc’(以无穷远为电势的零势点)．则下列说法正确的是：AC

A．Eb>Eb’，Φb’>Φb　 B．Ec>Ec’，Φc>Φc’

C．Eb>Ec，Eb’=Ec’　 D．Φb>Φc，Φb’>Φc’

43、在某一点电荷Q产生的电场中有a、b两点，相距为d，a点的场强大小为E_a，方向与ab连线成120°角，b点的场强大小为E_b，方向与ab连线成150°角，如图所示，关于a、b两点场强大小及电势高低的关系的说法中正确的是( 　　) C

　　 A．E_a＝E_b/3,，φ_a>φ_b　　　　　　　　　 B．E_a＝E_b/3,，φ_a<φ_b

C．E_a＝3E_b,，φ_a>φ_b　　　　　　　　　 D． E_a＝3E_b,，φ_a<φ_b

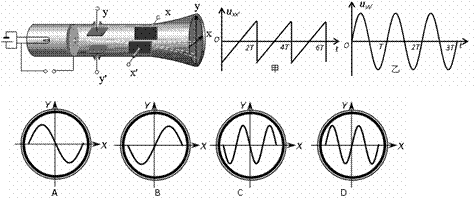

42、图示为示波管构造的示意图，现在x-x^/上加上u_xx’-t信号，y-y^/上加上u_yy’-t信号，(如图甲、乙所示)。则在屏幕上看到的图形是(　　　 )D

41、一个质量为m、电荷量为+q的小球以初速度v₀水平抛出，在小球经过的竖直平面内，存在着若干个如图所示的无电场区和有理想上下边界的匀强电场区，两区域相互间隔、竖直高度相等，电场区水平方向无限长，已知每一电场区的场强大小相等、方向均竖直向上，不计空气阻力，下列说法正确的是　 AC

A．小球在水平方向一直作匀速直线运动

B．若场强大小等于，则小球经过每一电场

区的时间均相同

C．若场强大小等于，则小球经过每一无电场

区的时间均相同

D．无论场强大小如何，小球通过所有无电场区的时间均相同

40、一带电粒子射入点电荷+Q的电场中，仅在电场力作用下，运动轨迹如图所示，则下列说法中正确的是　 CD

A．运动粒子可能带正电

B．运动粒子一定是从A运动到B

C．粒子在A、B间运动过程中加速度先变大后变小

D．粒子在A、B间运动过程中电势能先变小后变大

39、下列说法中不正确的是 B

　 A．电场强度大的位置，电势不一定高

　 B．电荷在电势高的位置，电势能一定大

　 C．电荷在电场力作用下运动，电势能可能不发生变化

　 D．电荷在匀强电场中只受电场力，则一定作匀变速运动

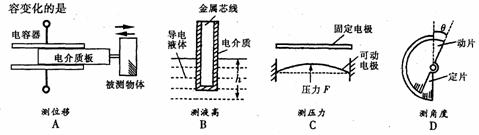

38、传感器是自动控制设备中不可缺少的元件，已经渗透到宇宙开发、环境保护、交通运输以及家庭生活等各种领域．如下图所示为几种电容式传感器，其中通过改变电容器两极间距离而引起电容变化的是．C

37、点电荷Q₁、Q₂和Q₃所产生的静电场的等势面与纸面的交线如图中的实线所示，图中标在等势面上的数值分别表示该等势面的电势，a、b、c……表示等势面上的点，下列说法正确的有　　　　　　　　 (　 )D

A．位于g点的点电荷不受电场力作用

B．b点的场强与d点的场强大小一定相等

C．把电荷量为q的正点电荷从a点移到i点，再从i点移到f点过程中，电场力做的总功大于把该点电荷从a点直接移到f点过程中电场力所做的功

D．把1库仑正电荷从m点移到c点过程中电

场力做的功等于7KJ

36、如图所示，在匀强电场中放入两个带正电的点电荷A和B，q_A=2q_B。张玉同学在选择零电势面后，算出了A、B两点电荷的电势能，得出A的电势能小于B的电势能。其他同学看了张玉计算结果，分别发表了以下议论，其中正确的是 B

A．张玉一定算错了，A的电势能不可能小于B的电势能

B．张玉取的零电势面一定在A的左边

C．张玉取的零电势面一定在B的右边

D．张玉取的零电势面一定在A、B之间
