14．(崇明县)压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图(a)所示，将压敏电阻和一块挡板固定在绝缘小车s上，中间放置一个绝缘重球。小车向右做直线运动过程中，电流表示数如图(b)所示，下列判断正确的是…(　　 )

(B)从到时间内，小车做匀加速直线运动

(C)从到时间内，小车做匀速直线运动

(D)从到时间内，小车做匀加速直线运动

D

23．(宝山区)某闭合电路的路端电压U随外电阻R变化的图线如图所示，则电源的电动势为__________V，电源的内电阻为___________Ω。

3，1

(宝山区)28．右图是某同学连接的实验电路实物图。若L₁、L₂灯都不亮，他采用下列两种方法进行故障检查：

(1)应用多用表的直流电压档进行检查，那么选择开关应置于的量程是(　　)

A．2.5V　　　　　　　 B．10V

C．50V　　　　　　　 D．250V

该同学的测试结果如表1所示，在测试a、b间直流电压时，红表笔应接触____ ____(填“a”或“b”)。根据测试结果，可以判定故障是(　　)

A．灯L₁短路　　　B．灯L₂短路

C．cd段断路　　　D．df段断路

(2)将开关断开，再选择欧姆档测试，测量结果如表2所示，那么进一步检查出的故障是(　　)

A．灯L₁断路　　　　　 B．灯L₂断路

C．灯L₁、L₂都断路　　　　D．de段断路

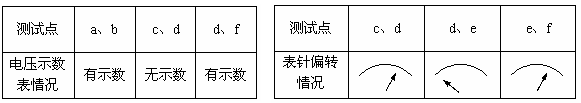

表1　　　　　　　　　　　　　　　　　　 表2

B， a， D； D

(崇明县)

(崇明县)6．一个门电路的两个输入端A、B与输出端Z的波形如图所示，

则可知该门电路是 ……………………………………(　 )

(A)“与”门

(B)“或”门

(C)“非”门

(D)“或非”门

A

29．(长宁区)(6分)用理想伏特表和安培表以及滑动变阻器、直流电源和一只灯泡组成电路测定灯泡的伏安特性．测得的I-U图象如图所示，已知滑动变阻器的最大电阻为25Ω，电阻丝有效长度为20cm，电源电动势为6V且内阻不计．

(1)在右边的方框内,不改变滑动变阻器和电源的位置，补上伏特表和安培表以及灯泡的符号，完成电路图．要求滑动变阻器滑动片向右滑动时，灯泡的电压增大．

(2)在I-U图中可知，从B到A的过程中灯泡的电阻改变了___________Ω

(3)在得出BA段图线数据的实验中，滑动变阻器滑动片向右滑动的长度是________cm．

10，8

(宝山区)11．如图所示，为由基本门电路组成的四个电路，其中能使小灯泡发光的是(　　)

A

(宝山区)19．如图所示电路中，电源的内电阻为r，R₁、R₃、R₄均为定值电阻，电表均为理想电表。闭合电键S，当滑动变阻器R₂的滑动触头向右滑动时，下列说法中正确的是 (　　　 )

A．R₁两端的电压变大

B．电流表的示数变小

C．R₁中电流的变化量大于R₄中电流的变化量

D．电压表示数的变化量与电流表示数的变化量之比小于电源的内电阻r

ABD

15．(长宁区)有四个电源，电动势均为6V，内阻分别为0.5Ω、1Ω、2Ω、3Ω，今要对R为2Ω的电阻供电，为使R上获得的功率最大，应选择的电源内阻为　　

A．0.5Ω　　　　　　　　　　　　　　　B． 1Ω

C．2Ω　　　　　　　　　　　　　　　 　D． 3Ω

[ 　　　　 ]

A

(长宁区)17．如图所示，直线A为电源的U-I图象，直线B为电阻R的U-I图象，用该电源与电阻R组成闭合电路时，下列说法中正确的是　　　　　　　　　　　　

A．电阻R的阻值为3Ω

B．电源的内阻为1.5Ω

C．电源两端的电压为6V

D．电源消耗的总功率为24w　　　　　 [ 　　　　　　　　 ]

ABC

(长宁区)24．如图所示，R₁＝5Ω，R₂阻值未知，灯EL标有“3V　 3W”字样，R₃是最大电阻是6Ω的滑动变阻器．P为滑片，电流表内阻不计，灯EL电阻不变．当P滑到A时，灯EL正常发光；当P滑到B时，电源的输出功率为20W．则电源电动势为_________V；当P滑到变阻器中点G时，电源内电路损耗功率为__________W．

12V，2.56W

14、(嘉定区)如图所示，U-I图线上，a、b、c各点均表示该电路中有一个确定的工作状态，b点α=β，则下列说法中正确的是

(A)在b点时，电源有最大输出功率

(B)在b点时，电源的总功率最大

(C)从a→b时，β角越大，电源的总功率和输出功率都将增大

(D)从b→c时，β角越大，电源的总功率和输出功率都将增大

A

(嘉定区)20、如图所示的电路中，电源内阻不可忽略，当滑动变阻器滑片处在某一位置时，安培表的读数为I=0.5A，电压表V₁的读数为U₁=1V，电压表V₂的读数为U₂=2V。则左右任意移动滑动变阻器的滑片后，三个电表可能得到的读数是

AD

9、(嘉定区)由某门电路构成的一个简单控制电路如图，其中为光敏电阻，光照时电阻很小，R为变阻器(处于阻值较大的状态)，L为小灯泡。则

(A)电路中虚线框内电路符号是“&”

(B)电路中虚线框内电路符号是“≥1”

(C)当光敏电阻受到光照时，小灯L亮

(D)当光敏电阻不受光照时，小灯L亮

D

21．(本题满分14分)

　　　　 已知椭圆的离心率为与以原点为圆心、以椭圆的短半轴长为半径的圆相切．

　 (1)求椭圆的方程；

　 (2)设椭圆的左焦点为F₁，右焦点为F₂，直线过点F₁，且垂直于椭圆的长轴，动直线垂直于点P，线段PF₂的垂直平分线交于点M，求点M的轨迹C₂的方程；

　 (3)若AC、BD为椭圆C₁的两条相互垂直的弦，垂足为右焦点F₂，求四边形ABCD的面积的最小值．

20．(本题满分13分)

　　 已知数列，数列的前n项和为

　 (1)求证数列是等比数列；

　 (2)求

　 (3)设，求证

19．(本题满分12分)

　　 已知函数

　 (1)当a=1时，求的单调区间；

　 (2)求函数上的最小值．

18．(本题满分12分)

　　　　 如图，已知AB⊥平面ACD，DE//AB，△ACD是正三角形，AD=DE=2AB，且F

是CD的中点；

　 (1)求证：AF//平面BCE；

　 　 (2)求平面BCE与平面ACD所成锐二面角的大小．
