4．(徐汇区)模块机器人具有三个部分，它们分别是传感器、控制器和执行器。某模块机器人的控制器具有5种控制方法，可使用的传感器大致有5类，列表如下：　

某位同学要设计一个装置，当有光照射且有声音时，电动机才会转，则应选择的控制方法序号和传感器序号正确的是(　　　　 )

(A)1，b、d　　　 (B)3，b、d　　　 (C)2，c、d　　　 (D)4，c、e

B

(徐汇区)14．如图，电源内阻不能忽略，电流表和电压表均为理想电表，下列说法中正确的是(　　 )

(A)若R₁断路，电流表示数变小，电压表示数为零

(B)若R₂短路，电流表示数变小，电压表示数变大

(C)若R₃断路，电流表示数为零，电压表示数变小

(D)若R₄断路，电流表示数变小，电压表示数变大

B

27、(青浦区)(6分)右图所示是利用DIS测定电动机效率的电路，试完成下列问题：

(1)在实验中，通过B、C测得的物理量的数值分别是X、Y，电动机的内阻为r，则此时电动机的输入功率的表达式P_入=__________；

(2)在实验中，电动机的转动使质量为m的物体在t时间内匀速上升了h高度，则电动机的效率η=___________。(重力加速度为g)

(1)　 ； (2)

(青浦区)30、(10分)如图所示电路，电源由4节电池串联而成，每一节电池的电动势为e₁＝2伏，每一节电池的内阻为r₁＝0.5欧，电表都是理想的，电阻R₁标有“6伏，9瓦”字样，电阻R₂＝3欧，R₃＝6欧，问：　

　 (1)电池组的总电动势和总内阻分别多大？

　 (2)当电键K₁闭合，K₂断开时电流表的示数为多大？

　 (3)在电键K₁断开，K₂闭合时要使电压表的示数为5伏，则R₄的阻值多大？

(1)，　　　　　　　　　　　　　 (2分)

(2)　　　　 　　(3分)

(3)　　　　　　　　 (2分)

21、(青浦区)如图所示为一逻辑电路符号及其输入输出真值表，此逻辑电路为_____门电路，在真值表中X处的逻辑值为　　　 。

或、 　　1

29．(浦东新区)(8分)硅光电池是一种可将光能转换为电能的元件。某同学利用图(a)所示电路探究某硅光电池的路端电压U与电流I的关系。图中R₀＝2Ω，电压表、电流表均视为理想电表。

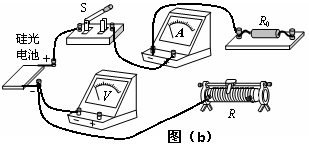

(1)用“笔线”代替导线，将图(b)中的电路补充完整。

(2)实验一：用一定强度的光照射硅光电池，闭合电键S，调节可调电阻的阻值，通过测量得到该电池的U－I曲线a，见图(c)。由此可知此时该电池的电动势为________V；若调节可调电阻的阻值，使电流小于200mA，则此时电源内阻为________Ω。

(3)实验二：减小实验一中光照的强度，重复实验，测得U－I曲线b，见图(c)。当可调电阻R的阻值调到某值时，若该电路在实验一中的路端电压为1.5V，则在实验二中变阻器R消耗的功率为________mW(计算结果保留两位有效数字)。

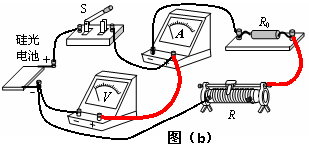

(1)用笔线代替导线，将图(b)中的电路补充完整。

　　 (2)2.9 V；4 Ω。

　　 (3)27 mW。

(青浦区)16、在右图所示电路中，开始时电键K₁、K₂均闭合，现先断开电键K₁，则电压表与电流表的示数均发生变化，设它们的示数变化量之比为M₁＝DU₁／DI₁，再断开电键K₂，两表新的示数变化量之比为M₂＝DU₂／DI₂，若已知R₂＜R₃，则比较M₁与M₂的绝对值大小应有：…………(　　 )

A．M₁＞M₂ ；　　 B．M₁＝M₂；　 　　 C．M₁＜M₂；　 　　 D．无法确定。

B

1.5、2.25

25．(浦东新区)在如图所示电路中，电源电动势E＝6V，内阻r＝1Ω，保护电阻R₀＝3Ω，滑动变阻器总电阻R＝20Ω，闭合电键S，在滑片P从a滑到b的过程中，电流表的最大示数为________A，滑动变阻器消耗的最大功率为________W。

29、(卢湾区)硅光电池是一种可将光能转换为电能的器件。某同学用图(a)所示的电路研究硅光电池的伏安特性曲线。图中R₀为已知定值电阻，两个电压表均视为理想电压表。

(1)请根据图(a)所示的电路图，用笔画线代替导线将图(b)中的的实物图补充完整。

(2)实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量和计算得到该电池的U-I曲线，如图(c)中的甲线。由此可知电池的内阻随电流的增大而________(选填“增大”、“减小”或“不变”)，短路电流为________μA，电动势为_______V。

(3)实验二：减小光的强度，重复实验，得到的U-I曲线如图(c)中的乙线所示。

当滑动变阻器的电阻为某一值时，实验一中的V₁表的示数为1.5V，保持该阻值不变，在实验二中外电路消耗的电功率为_________mW(计算结果保留两位有效数字)。

(1)(答案见右图)(2分)

(2)增大，295，2.6　 (3分)　 (3)0.14 (3分)

(浦东新区)22．如图所示是一个用门电路和按钮开关、光敏电阻、蜂鸣器等元件组成的简单防盗报警器。这个报警器的功能是：当放在保险箱前地毯下的按钮开关S被脚踩下闭合，同时安装在保险箱里的光敏电阻R₀被透入的光线照射时，蜂鸣器就会发出鸣叫声。该电路虚线方框中使用的门电路是________门；为了提高报警器的灵敏度，应将可调电阻R₂的阻值________(选填“增大”或“减小”)。

与，增大

28、(卢湾区)某学习小组用如图所示的装置来测量物体的带电量：外表面镀有金属膜的空心塑料小球(带电后可看作点电荷)，用绝缘丝线悬挂于O点，O点固定着一个可测量丝线偏离竖直方向角度θ的量角器，M、N是两块相同的、正对着的平行放置的金属板(加上电压后其内部电场可看作匀强电场)。小球的质量为m， M、N板之间的距离为d。

(1)使小球带上一定量的负电荷后闭合电键，丝线将向____板偏转(选填“M”或“N”)；

(2)调节滑动变阻器R的滑片，读出多组相应的电压表的示数U和丝线的偏转角度θ。为得到小球的带电量，可以以电压U为横坐标，以__________为纵坐标作出过原点的直线，求出直线的斜率k。

(3)小球的带电量q=__________________。(用m、d、k等物理量表示)

(1)M(2)tgθ(3)mgdk

21、(卢湾区)右表是某简单逻辑电路的真值表，根据这个真值表可以判断此逻辑电路使用的是______门电路(选填“与”、“或”、“非”)，表中的“X”的取值为_______。

或，1

(卢湾区)22、如图所示的电路中，电源的电动势E=9V，内电阻r =2Ω，定值电阻R₁=1Ω，R₂为可变电阻，其阻值在0-10Ω范围内调节。当R₂=_______Ω时，R₁消耗的电功率最大；当R₂=_______Ω时，R₂消耗的电功率最大。

0，3

23．(静安区)如图所示电路，R₁∶R₃＝3∶1，安培表1的示数为1A。在外电路中每移动1C电量电场力做功为6J，在电源内部，把1C电荷从某一极移到另一极，非静电力做功8J，该电路的电源电动势是　　　　 ，内电阻是　　　 ．

8V，0.5Ω

(静安区)27．如图所示电路，电源电动势ε=9.0V，内阻r=3.0Ω。电阻的阻值为R₁=R₄=20Ω，R₂=R₃=10Ω。图中电压表所测的是电阻　　　 　两端的电压；若四个电阻中有一个出现了断路，此时电压表的读数为4.8V，电流表的读数为0.36A，由此可判断发生断路的电阻是　　　　　 。

R₁和R₂；R₂

(卢湾区)15、如图所示电路，闭合电键，当R₁的滑片向右移动时，电压表V₁示数的变化为△U ₁，电压表V₂示数的变化为△U₂，△U ₁和△U ₂均为绝对值，则(　　 )。

(A)△U ₁=△U ₂ 　(B)△U ₁>△U ₂　

(C)△U ₁<△U ₂ 　　(D)不能判断△U ₁与△U ₂的大小关系

B
