15．(金山区)在图示电路中，电源电动势为e，内阻为r，闭合电键后，当滑动变阻器的滑片P处于图中R的中点位置时，小灯泡L₁、L₂、L₃的亮度相同，若将滑片P向左滑动，小灯泡的亮度变化情况是--------------------------------------(　 　　 　　 )

(A)L₁变亮，L₂变暗，L₃变亮，　　　　

(B)L₁变暗，L₂变亮，L₃变暗，

(C)L₁、L₂变亮，L₃变暗，　　　　　　

(D)L₁、L₂变暗，L₃变亮。

A

29.(闸北区)(8分)硅光电池是一种可将光能转换为电能的器件。某同学用图(1)所示电路探究硅光电池的路端电压U与总电流I的关系。图中R₀为已知定值电阻，电压表视为理想电压表。

(1)若电压表的读数为，则I＝　　　　　　 。

(2)实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。见图(2)所示，由此可知电池内阻　　　　 　(填“是”或“不是”)常数，电动势为　　　　 V。

(3) 实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，见图(2)所示。若取实验一中的路端电压为1.5V，保持外电路中电阻不变，则实验二中外电路消耗的电功率为　　　　 mW(计算结果保留两位有效数字)。

(1)(2分)

(2)不是；2.67(2.64-2.70)　 (各2分)

(3)0.065(0.060-0.070)　　　 (2分)

12．(闸北区)如图所示是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是(　　　 )

A．电路的总电阻变大　　　　　　 B．电源内阻消耗的功率变大

C．电流表的示数变大　　　　　　 D．路端电压变大

B

(闸北区)21.如图所示为一个逻辑门的输入端A、B上和输出端Z上的电信号，此逻辑电路为　　　 门电路，该逻辑门的符号是　　　 。

与；　　　　　　　　

4.(闸北区)下列各器件中，可用来制作传感器的是(　　　 )

A．与门控制器　　　 B. 光敏电阻　　　 C. 小灯泡　　　　 D. 蜂鸣器

B

(闸北区)8.如图所示为欧姆表测某一电阻时指针偏转的位置，此时选择开关拨在“R×100”档，指针恰好指在100与500之间的中间位置，则被测电阻值可能为(　　　 )

A．2.5kΩ　 　　 B．20kΩ　　　 C. 30kΩ　　　　 D．40kΩ

B

31．(嘉定区)(12分)如图所示，ab、cd为足够长、水平放置的光滑固定导轨，导体棒MN的长度为L=2m，电阻r=1Ω。有垂直abcd平面向下的匀强磁场，磁感强度B=1.5T，定值电阻R₁=4Ω，R₂=20Ω。当导体棒MN以v=4m/s的速度向左做匀速直线运动时，电流表的示数为0.45A，灯L正常发光。求：

(1)正常发光时灯L的电阻值；

(2)导体棒MN两端的电压；

(3)整个装置产生的总电功率。

解：(1)　　 (3分)

　　 　　(3分)

(2)　　 (3分)

(3)　　 (3分)

14、(嘉定区)如图所示，U-I图线上，a、b、c各点均表示该电路中有一个确定的工作状态，b点α=β，则下列说法中正确的是

(A)在b点时，电源有最大输出功率

(B)在b点时，电源的总功率最大

(C)从a→b时，β角越大，电源的总功率和输出功率都将增大

(D)从b→c时，β角越大，电源的总功率和输出功率都将增大

A

(嘉定区)20、如图所示的电路中，电源内阻不可忽略，当滑动变阻器滑片处在某一位置时，安培表的读数为I=0.5A，电压表V₁的读数为U₁=1V，电压表V₂的读数为U₂=2V。则左右任意移动滑动变阻器的滑片后，三个电表可能得到的读数是

AD

9、(嘉定区)由某门电路构成的一个简单控制电路如图，其中为光敏电阻，光照时电阻很小，R为变阻器(处于阻值较大的状态)，L为小灯泡。则

(A)电路中虚线框内电路符号是“&”

(B)电路中虚线框内电路符号是“≥1”

(C)当光敏电阻受到光照时，小灯L亮

(D)当光敏电阻不受光照时，小灯L亮

D

26．(闵行区)如图是学生实验用多用电表刻度盘，当学生选用量程为25V的电压档测量电压时，表针指于图示位置，则他所测电压为_____V；若他选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。

13，2200

22．(闵行区)下图是热水器系统的恒温器集成电路，当温度低时，热敏电阻的阻值很大，温度高时热敏电阻的阻值就很小，只有当热水器中有水且水的温度低时，发热器才会开启并加热；反之，便会关掉发热器。如果热水器中没有水时，电路中B点处于　　 电势(填“高”或“低”)，这个逻辑电路是　　　　　 门电路。

低，与

19．(徐汇区)将两个直流电源的总功率P_总随外电压U变化的关系图线画在同一坐标系中，如图中的a、b所示。若已知外电路没有发生断路或短路，则下列关于两电源的说法中正确的是(　　 )

(A)两电源电动势关系为E_a＞E_b

(B)两电源内阻关系为r_a＜r_b

(C)两电源能提供的最大输出功率相同

(D)两电源的总功率相同时，外电路电阻可能相同

BC

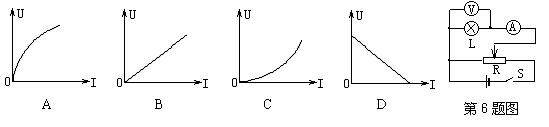

(闵行区)6．为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图像应该是　　　　　　　　　　　　　　　 　　(　 　　　)

C

(闵行区)10．如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S₁，三个灯泡都能正常工作。如果再合上S₂，则下列表述正确的是　 　(　 　　)

A．通过R₁上的电流增大

B．L₁上消耗的功率增大

C．电源输出功率减小

D．通过R₃上的电流增大

A

(闵行区)20. 如图所示，a、b两直线分别表示两个电源的 U-I图线，若两电源的内阻均小于各自电路的外电阻，则以下说法中正确的是　　　　 (　　　 )

A．若两电源的内电路发热功率相等，则电源b的输出功率较大

B．若两电源的输出功率相等，则电源b内电路上发热功率较大

C．若两电源路端电压相等，在路端电压发生等量变化时，电源a的电流变化量较大

D．若通过两电源的电流相等，在电流发生等量变化时，电源b的路端电压变化量较大

BCD
