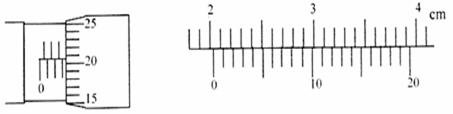

22．(9分)(1)下图左螺旋测微仪所示读数_______mm，下图右游标卡尺所示为_______cm。

　 (2)如图所示，质量不同的两个物体A和B，用跨过定

滑轮的细绳相连．开始时B放在水平桌面上，A离地

面有一定的高度，从静止开始释放让它们运动，在运

动过程中B始终碰不到滑轮，A着地后不反弹。滑轮

与轴处摩擦不计，绳子和滑轮质量不计。用此装置可

测出B物体与水平桌面间的动摩擦因数μ。

①在本实验中需要用到的测量工具是_______________；需要测量的物理量是______________(物理量需用字母表示)。

②动摩擦因数的表达式为μ=_______________________。

21．回旋加速器是用来加速带电粒子的装置，如图

所示．它的核心部分是两个D形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速。两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出。如果用同一回旋加速器分别加速氚核()和α粒子()比较它们所加的高频交流电源的周期和获得的最大动能的大小，有：　　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．加速氚核的交流电源的周期较大，氚核获得的最大动能也较大

　　　 B．加速氚核的交流电源的周期较大，氚核获得的最大动能较小

　　　 C．加速氚核的交流电源的周期较小，氚核获得的最大动能也较小

　　　 D．加速氚核的交流电源的周期较小，氚核获得的最大动能较大

第Ⅱ卷(非选择题　 共174分)

20．下图是甲、乙两个单摆做简谐运动的图象，以向右的方向作为摆球偏离平衡位置位移的正方向，从t=0时刻起，当甲第一次到达右方最大位移处时　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．乙在平衡位置的左方，正向右运动　　 　　　　　　　　　　　　　　

　　　 B．乙在平衡位置的左方，正向左运动

　　　 C．乙在平衡位置的右方，正向右运动　　 　　　　　　　　　　　　　　

　　　 D．乙在平衡位置的右方，正向左运动

19．由于地球的自转，目前赤道表面的重力加速度约为980cm/s²， 赤

道表面物体的向心加速度约为3．4cm/s²。若逐渐增大地球的自转

角速度，当增大后的地球自转角速度是现在的K倍时，赤道表面

的物体对地面的压力恰好为零，则比值K约等于　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．0.06　　　 　　　 B．17　　　　　 　　 C．288　　　　　 　 D．288²

18．在某一电场中，选取坐标如图所示．A为x轴上的一点，B、C为y为上的两点．将正

检验电荷从A点移到B点的过程中电场力做功为W，如果将该检验电荷从A点移到C点电场力做功也为W(W>0)。下列说法正确的是　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．若此电场是由正点电荷产生的，该点电荷应位于第Ⅳ象限

　　　 B．若此电场是由负点电荷产生的，该点电荷应位于第Ⅰ象限

　　　 C．若此电场是匀强电场，则场强方向应沿y轴正方向

　　　 D．若此电场是匀强电场，则场强方向应沿沿x轴正方向

17．如图所示，现用水平外力将一个矩形导体线框两次从图示位置以一定的速度匀速拉出磁 场，第一次速度为v，第二次速度为2v，下列说法正确的是　　　　　　　　　　　　　　　 (　　 )

　　　 A．线框中的感应电流方向是逆时针

　　　 B．两次线框中的感应电流之比为1:2

　　　 C．两次作用在线框上的外力之比1:2

　　　 D．两次线框中产生的热量之比为1:4

16．图为氢原子能级的示意图，现有大量的氢原子处于

n = 4的激发态，它们向低能级跃迁时辐射出若干不同频率的光。已知从n = 4能级跃迁到n = 2能级辐射出的光照射某金属时恰能发生光电效应现象，则下列说法正确的是　　　　　　　　　　　　 (　　 )

　　　 A．跃迁时最多能辐射出3种不同频率的光

　　　 B．跃迁时最多能辐射出6种不同频率的光

　　　 C．所有辐射光中，能使该金属发生光电效应的共有2种

　　　 D．所有辐射光中，能使该金属发生光电效应的共有4种

15．平面镜通常是在一定厚度的透明玻璃后表面镀银制

成，从点光源S发出的光线经过玻璃前表面和镀银面

多次反射，会生成关于S的多个像点。如图所示，PQ、

MN分别是前表面和镀银面与纸面的交线，SS ^/ 是垂直

于PQ和MN的的直线，AA ^/ 和AB分别是SA的反

射光线和折射光线，BC是AB的反射光线，CC ^/ (图

中未画出)是BC的折射光线，下列判断正确的是(　　 )

　　　 A．AA ^/ 的反向延长线与SS ^/ 的交点为最亮的像点

　　　 B．BC的反向延长线与SS ^/ 的交点为最亮的像点

　　　 C．CC ^/ 的反向延长线与SS ^/ 的交点为最亮的像点

　　　 D．CC ^/与AA ^/ 一定平行

有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分。)

14．关于密闭容器中气体的压强，下列说法正确的是　　　　　　　　　　 　　　　　　　　　　　　 (　　 )

　　　 A．气体的压强是由气体分子间的吸引和排斥产生的

　　　 B．气体的压强等于器壁单位面积、单位时间所受气体分子冲量的大小

　　　 C．当某一容器自由下落时，容器中气体的压强将变为零

　　　 D．气体分子的平均速率增大，气体的压强一定增大

13．已知合成尿素的反应为2NH₃(g)+CO₂(g)CO(NH₂)₂(s)+H₂O(g)。将体积比为14:13的NH₃与CO₂的混合气体置于密闭容器中，若反应达到平衡后增大压强，混合气体的平均相对分子质量　　　　　　　　　　 (　　 )

　　　 A．变小　　　 　　　　　　　　　　　　　　　　　　　　 B．增大　　 　　　　　

　　　 C．不变　　　 　　　　　　　　　　　　　　　　　　　　 D．可能增大、减小，也可能不变
