15．(15分)从下表中选出适当的实验器材，设计一电路来测量电流表A₁的内阻r₁，要求方法简捷，有尽可能高的测量精度，并能测得多组数据．

(1)在虚线方框中画出电路图，标明所用器材的代号．

(2)若选测量数据中的一组来计算r₁，则所用的表达式为r₁＝­­­­­­­­­­­­­­­­­_________，式中各符号的意义是：____________．

14．(15分)科学探究活动通常包括以下环节：提出问题，作出假设，制定计划，搜集证据，评估交流等．一组同学研究“运动物体所受空气阻力与运动速度关系”的探究过程如下：

A．有同学认为：运动物体所受空气阻力可能与其运动速度有关．

B．他们计划利用一些“小纸杯”作为研究对象，用超声测距仪等仪器测量“小纸杯”在空中直线下落时的下落距离、速度随时间变化的规律，以验证假设．

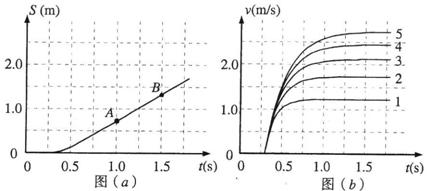

C．在相同的实验条件下，同学们首先测量了单只“小纸杯”在空中下落过程中不同时刻的下落距离，将数据填入下表中，图(a)是对应的位移一时间图线．然后将不同数量的“小纸杯”叠放在一起从空中下落，分别测出它们的速度一时间图线，如图(b)中图线l、2、3、4、5所示．

D．同学们对实验数据进行分析、归纳后，证实了他们的假设．回答下列提问：

(1)与上述过程中A、C步骤相应的科学探究环节分别是＿＿＿＿＿．

(2)图(a)中的AB段反映了运动物体在做＿＿＿＿＿运动，表中X处的值为．

(3)图(b)中各条图线具有共同特点，“小纸杯”在下落的开始阶段做＿＿＿＿＿运动，最后“小纸杯”做：运动．

(4)比较图(b)中的图线l和5，指出在1.0-1.5s时间段内，速度随时间变化关系的差异：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

13． (15分) “黑盒子”表面有a、b、c三个接线柱，盒内总共有两个电子元件，每两个接线柱之间只可能连接一个元件。为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：

第一步：用电压挡，对任意两接线柱正、反向测量，指针不发生偏转

第二步：用电阻×1000挡，对任意两个接线柱正、反向测量，指针偏转情况如图1所示。

(1)第一步测量结果表明盒内______________________。

(2)图2示出了图1(1)和图1(2)中欧姆表指针所处的位置，其对应的阻值是_______Ω，图3示出了图1(3)中欧姆表指针所处的位置，其对应的阻值是__________Ω。

(3)请在图4的接线柱间，用电路图符号画出盒内的元件及连接情况。

(4)一个小灯泡与3V电池组的连接情况如图5所示。如果把图5中e、f两端用导线直接相连，小灯泡仍可正常发光。欲将e、f两端分别与黑盒子上的两个接线柱相连，使小灯泡仍可发光。那么，e端应连接到__________接线柱，f端应连接到_______接线柱。

12．(15分)试根据平抛运动原理设计测量弹射器弹丸出射初速度的实验方法。提供实验器材：弹射器(含弹丸，见示意图)、铁架台(带有夹具)、米尺。

(1)画出实验示意图。

(2)在安装弹射器时应注意：　　　　　　　 。

(3)实验中需要测量的量(在示意图中用字母标出)：　　　　　　　 。

11．(15分)将满偏电流I_g=300μA、内阻未知的电流表G改装成电压表并进行核对．

(1)利用如图所示的电路测量电流表G的内阻(图中电源的电动势E=4V )：先闭合S₁，调节R，使电流表指针偏转到满刻度；再闭合S₂，保持R不变，调节R′，，使电流表指针偏转到满刻度的，读出此时R′的阻值为200Ω，则电流表内阻的测量值Rg=　　　　 Ω．

　(2)将该表改装成量程为3V的电压表，需　 　 　 (填“串联”或“并联”)阻值为R₀=　　Ω的电阻．

　(3)把改装好的电压表与标准电压表进行核对，试在答题卡上画出实验电路图和实物连接图．

10．(15分)热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：盛有热水的热水杯(图中未画出)、电源(3V、内阻可忽略)、直流电流表(内阻约1Ω)、直流电压表(内阻约5kΩ)、滑动变阻器(0~20Ω)、开关、导线若干。

⑴在图8(a)的方框中画出实验电路图，要求测量误差尽可能小。

⑵根据电路图，在图8(b)的实物图上连线。

⑶简要写出完成接线后的主要实验步骤______________________。

9．(10分)某同学用如图所示装置做探究弹力和弹簧伸长关系的实验．他先测出不挂砝码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上砝码，并逐个增加砝码，测出指针所指的标尺刻度，所得数据列表如下：(重力加速度g=9．8m／s²)

砝码质量 m/10g	0	1.00	2.00	3.00	4.00	5.00	6.00	7.00
标尺刻度 x/10m	15.00	18.94	22.82	26.78	30.66	34.60	42.00	54.50

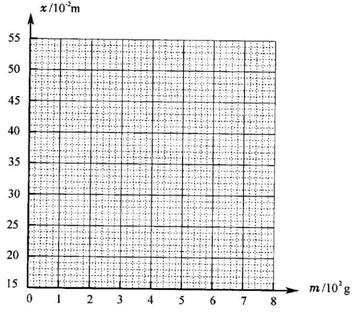

　(1)根据所测数据，在答题卡的坐标纸上作出弹簧指针所指的标尺刻度值与砝码质量 的关系曲线．

(2)根据所测得的数据和关系曲线可以判断，在 　　　　范围内弹力大小与弹簧伸长关系满足胡克定律．这种规格弹簧的劲度系数为　　　　　 　N／m.

8．(10分)如图7所示，某同学在做“研究匀变速直线运动”实验中，由打点计时器得到表

示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T=0.10s，其中S₁=7.05cm、S₂=7.68cm、S₃=8.33cm、S₄=8.95cm、S₅=9.61cm、S₆=10.26cm，则A点处瞬时速度的大小是_______m/s，小车运动的加速度计算表达式为_____________，加速度的大小是_______m/s²(计算结果保留两位有效数字)。

7．(10分)部分电磁波的大致波长范围如图所示．若要利用缝宽与手指宽度相当的缝获得明显的衍射现象，可选用___________波段的电磁波，其原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
