13.(12分)如图1-29-9所示，分压电路的输入端电压为U=6 V，电灯L上标有“4 V、4 W”，滑动变阻器的总电阻R_ab=13.5 Ω，求当电灯正常发光时，滑动变阻器消耗的总功率.

图1-29-9

12.太阳能汽车是利用太阳能电池将太阳能直接转化为电能，再利用电动机驱动汽车的一种新型汽车，目前正处在实验阶段.实验车的形状都比较怪，有一个几乎布满全部车身的太阳能电池板，还有流线型的外形，仅有的一位乘员(驾驶员)拥有的空间也极为有限.今后随着太阳能电池板效率的提高和轻型高强度的车体材料的出现，实用型的太阳能汽车必将会出现在我们的生活中.某辆实验车，太阳能电池板的总面积为S=8 m²，电池组提供的电压为U=　 120 V，提供给电动机的工作电流为I=10 A，电动机内阻为R=2 Ω，太阳光照射到电池板上单位面积上的辐射功率为P₀=1 kW/m²，已知电动机的效率为η=90%，在水平路面行驶时车受的阻力为F_f=150 N.那么这辆实验车在该路面上行驶的最大速度大小是_______，它所用的太阳能电池板的效率η′=_______.

11.某商场安装了一台倾角为30°的自动扶梯，该扶梯在电压为380 V的电动机带动下以0.4 m/s的恒定速率向斜上方移动，电动机的最大输出功率为4.9　 kW，不载人时测得电动机中的电流为5 A，若载人时扶梯可同时乘载的最多人数为_______(设人的平均质量为60 kg，g=10 m/s²).

10. 如图1-29-8所示的(甲)、(乙)中的小灯泡都相同，(甲)图中电压恒定为6 V，(乙)图中电压恒定为12 V，调节可变电阻R₁、R₂使四只小灯泡都恰好正常发光(功率相同)，这时可变电阻接入电路中的电阻值之比R₁∶R₂=_______它们消耗的电功率之比P₁∶P₂=_______.

图1-29-8

9. 如图1-29-7所示，将A、B两端接到输出电压为9 V的电源上时，已知通过R₁的电流I₁=2 A，R₂=2 Ω.电阻R₃上消耗的功率为P₃=15 W，则R₁=________Ω，R₃=______Ω.

图1-29-7

8.由阻值均为100 Ω 的电阻，R₁、R₂、R₃组成如图1-29-6所示的部分电路.已知R₁、R₂允许的最大发热功率为4 W，R₃允许的最大发热功率为1 W.现将a、b、c三点中的任意两点接入某电路中去，这个部分电路允许消耗的最大功率是　

A.9 W　　　　　　　　　　　　　 B.6 W　　　　　　　　 C.3 W　　　　　　　　　 D.1.5 W

7.如图1-29-5所示，将电阻R接在恒压电源的端点A、B时，消耗的功率为8 W；若将R用导线接在较远的P、Q时，R消耗的功率为2 W，那么AP、BQ消耗的总功率为　

A.2 W　　　　　　　　　　　　　 B.3 W　　　　　　　　 C.4 W　　　　　　　　　 D.6 W

图1-29-5　　　　　　 图1-29-6

6.如图1-29-4所示，R₁=R₂=R₃，AC和BC之间可接用电器，电阻R₁、R₂、R₃应选择的功率规格分别为P₁、P₂、P₃，则合理的选择是　

图1-29-4

A.P₁=P₂=P₃　　　　　　　 B.P₂＞P₁=P₃　C.P₁＜P₂＜P₃　　　　　 D.P₁＞P₂＞P₃

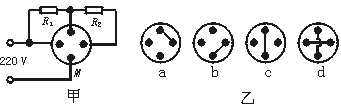

5.有一只电熨斗，内部电路如图1-29-3甲所示，其中M为旋钮的内部接线端子，旋钮有“高”“中”“低”“关”四个挡，每个挡内部接线有如 图乙中所示的四种方式，下列判断中正确的是　

图1-29-3

A.a方式为“高”挡　　　　　　　　　　　　　　　 B.b方式为“低”挡　

C.c方式为“关”挡　　　　　　　　　　　　　　　 D.d方式为“中”挡

4.如图1-29-2所示，A、B间电压恒定，三只灯泡亮度相同，设它们的电阻分别为R₁、R₂、R₃，则下列判断正确的是　

图1-29-2

A.R₁＜R₂＜R₃　　　　　　　　　　　　　　　　　　　　　　　

B.R₁＜R₃＜R₂　

C.P向下滑时，L₁和L₃变亮，L₂变暗　

D.P向下滑时，L₃变亮，L₁和L₂变暗
