14.(12分)如图1-30-11所示的电路中，电源由6个电动势E₀=1.5 V、内电阻r₀=0.1 Ω的电池串联而成；定值电阻R₁=4.4 Ω，R₂=6 Ω，R₂允许消耗的最大电功率为P_m=3.375 W，变阻器开始接入电路中的电阻R₃=12 Ω，求：　

(1)开始时通过电池的电流多大?电源的输出功率多大?　

(2)要使R₂实际消耗的功率不超过允许的最大值，可变电阻R₃的取值范围是什么?　

13.(12分)如图1-30-10所示，变阻器R₂的最大电阻是10 Ω，R₃=5 Ω，电源的内电阻r=1 Ω，当电键S闭合，变阻器的滑片在中点位置时，电源的总功率为16 W，电源的输出功率为12 W.此时电灯R₁正常发光，求：　

(1)电灯阻值R₁是多少?(设R₁阻值恒定不变)　

(2)当电键S断开时，要使电灯正常工作，应使变阻器的电阻改变多少?　

图1-30-10　　　　　　　　　　　 图1-30-11

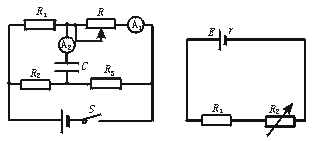

12.如图1-30-9所示的电路中，电池的电动势E=9.0 V，内电阻r=2.0 Ω，固定电阻R₁=1.0　 Ω，R₂为可变电阻，其阻值在0-10 Ω范围内调节，问：取R₂=______时，R₁消耗的电功率最大.取R₂=_______时，R₂消耗的电功率最大.　

11.如图1-30-8所示，电路中电阻R₁=8 Ω,R₂=10 Ω,R₃=20 Ω,电容器电容C=2 μF，电源电动势E=12 V，内电阻r不计，开关S闭合，当滑动变阻器的阻值R由2 Ω变至22 Ω的过程中，通过A₂的电荷量是_______，A₁的读数变化情况是_______(选填“增大”“减小”“先增后减”“先减后增”).　

图1-30-8　　　　　　 图1-30-9

10.在如图1-30-7所示的电路中，电源的内阻不可忽略不计，已知R₁=10 Ω，R₂=8 Ω.S与1连接时，电流表的示数为0.2 A；将S切换到2时，可以确定电流表的读数范围是_______.

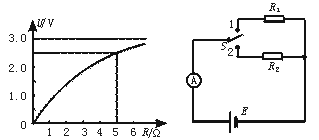

9.某闭合电路的路端电压U随外电阻R变化的图线如图1-30-6所示，则电源的电动势为_______，内电阻为_______，当U=2 V时，电源的输出功率为_______.

图1-30-6　　　　　　 图1-30-7

8.如图1-30-5所示，直线OAC为某一直流电源的总功率P_总随电流I变化的图线.抛物线OBC为同一直流电源内部热功率P_r随电流I变化的图线.若A、B的横坐标为1 A，那么AB线段表示的功率等于　

图1-30-5

A.1 W　　　　　　　　　 　　　　　　　　　　　　　　　　　 B.3 W　　　　　　　　

C.2 W　　　　　　　　　　　　　 　　　　　　　　　　　　　　 D.2.5 W

7.如图1-30-4所示的电路中，闭合电键S后，灯L₁和L₂都正常发光，后来由于某种故障使灯L₂突然变亮，电压表读数增加，由此推断，这故障可能是　

图1-30-4

A.L₁灯灯丝烧断　　　　　　　　　　　　　　　　　　 B.电阻R₂断路　

C.电阻R₂短路　　　　　　　　　　　　　　　　　　　 D.电容器被击穿短路

6.如图1-30-3所示，电源E的电动势为3.2 V，电阻R的阻值为30 Ω，小灯泡L的额定电压为3.0 V，额定功率为4.5 W，当电键S接位置1时，电压表的读数为3 V，那么当电键S接到位置2时，小灯泡L的发光情况是　

图1-30-3

A.很暗，甚至不亮　　　　　　　　　　　　　　　　　　　　　

B.正常发光　

C.比正常发光略亮　　　　　　　　　　　　　　　　　　　　　

D.有可能被烧坏　

5.如图1-30-2所示，直线A为电源的U-I图线，直线B为电阻R的U-I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是　

图1-30-2

A.4 W、8 W　　　　　　　　　　　　　　　　　　　　　　 B.2 W、4 W　

C.4 W、6 W　　　　　　　　　　　　　　　　　　　　　　 D.2 W、3 W
