11.如图1-28-7所示，电源可提供U=6 V的恒定电压，R₀为定值电阻，某同学实验时误将一电流表(内阻忽略)并联于R_x两端，其示数为2 A，当将电流表换成电压表(内阻无限大)后，示数为3 V，则R_x的阻值为_______Ω.　

图1-28-7　　　　　　　　　　　　 图1-28-8

10.若加在导体两端的电压变为原来的时，导体中的电流减小0.2 A，如果所加电压变为原来的2倍，则导体中的电流将变为_______.

9.在电解槽中，1 min内通过横截面的一价正离子和一价负离子的个数分别为1.125×10²¹和7.5×10²⁰，则通过电解槽的电流为_______.　

8.家用电热灭蚊器电热部分的主要器件是PCT元件，PCT元件是由钛酸钡等导体材料制成的电阻器，其电阻率ρ与温度t的关系如图1-28-6所示.由于这种特性，PCT元件具有发热、控温双重功能.对此，以下判断中正确的是　

图1-28-6

A.通电后，其电功率先增大后减小　

B.通电后，其电功率先减小后增大　

C.当其产生的热量与散发的热量相等时，温度保持在t₁或t₂不变　

D.当其产生的热量与散发的热量相等时，温度保持在t₁至t₂间的某一值不变

7.如图1-28-5所示，当滑动变阻器的滑键从最左端向右滑过2R/3时，电压表的读数由U₀增大到2U₀，若电源内阻不计，则下列说法中正确的是　

图1-28-5

A.通过变阻器R的电流增大为原来的2倍　

B.变阻器两端的电压减小为原来的倍　

C.若R的阻值减小到零，则电压表的示数为4U₀　

D.以上说法都正确

6.一根粗细均匀的导线，两端加上电压U时，通过导线中的电流强度为I，导线中自由电子定向移动的平均速度为v，若导线均匀拉长，使其半径变为原来的，再给它两端加上电压U，则　

A.通过导线的电流为　

B.通过导线的电流为

C.自由电子定向移动的平均速率为

D.自由电子定向移动的平均速率为

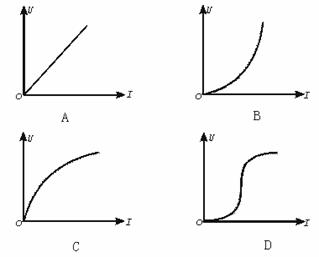

5.一个标有“220 V、60W”的白炽灯泡，加上的电压U由零逐渐增大到220 V，在此过程中，电压(U)和电流(I)的关系可用图象表示，题中给出的四个图线(图1-28-4)中，肯定不符合实际的是　

图1-28-4

4.如图1-28-3所示，a、b、c、d是滑动变阻器的4个接线柱，现把此变阻器串联接入电路中并要求滑片P向接线柱c移动时，电路中的电流减小，则接入电路的接线柱可能是　

图1-28-3

A.a和b　　　　　　　　　　　　 B.a和c　　　　　　　 C.b和c　　　　　　　　 D.b和d　

3.如图1-28-2所示，两段材料相同、长度相等、但横截面积不等的导体接在电路中，总电压为U，则　

图1-28-2

①通过两段导体的电流相等　

②两段导体内的自由电子定向移动的平均速率不同　

③细导体两端的电压U₁大于粗导体两端的电压U₂　

④细导体内的电场强度大于粗导体内的电场强度　

A.①　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　 B.①②　　　　　　　　

C.①②③　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 D.①②③④　

2.如图1-28-1所示，厚薄均匀的矩形金属薄片边长ab=10 cm,bc=5 cm，当将A与B接入电压为U的电路中时，电流强度为1 A，若将C与D接入电压为U的电路中，则电流为　

图1-28-1

A.4 A　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　 B.2 A　　　　　　　　

C.A　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 D.A
