29．(宝山)如图甲所示，x轴沿水平方向，有一用钕铁硼材料制成的圆柱形强磁体M，其圆形端面分别为N极和S极，磁体的对称中心置于x轴的原点O。现有一圆柱形线圈C从原点O左侧较远处开始沿x轴正方向做匀速直线运动，圆形线圈的中心轴始终与x轴重合，且其圆面始终与x轴垂直，在线圈两端接一阻值R＝500Ω的定值电阻。现用两个传感器，一个测得通过圆环的磁通量随圆环位置的变化图像，如图乙所示，另一个测得R两端的电压随时间变化的图像，如图丙所示。已知在乙图像的图线上x=6mm的点的切线斜率最大，丙图中时刻6s到10s之间的图线是直线。则圆形线圈做匀速直线运动的速度大小是_________mm/s，6s至8s期间流过电阻R的电量是__________C。

答案：(6分)．3(3分)；4´10^-6(3分)

28．(宝山)右图是某同学连接的实验电路实物图。若L₁、L₂灯都不亮，他采用下列两种方法进行故障检查：

(1)应用多用表的直流电压档进行检查，那么选择开关应置于的量程是(　　)

A．2.5V　　　　　　　 B．10V

C．50V　　　　　　　 D．250V

该同学的测试结果如表1所示，在测试a、b间直流电压时，红表笔应接触________(填“a”或“b”)。根据测试结果，可以判定故障是(　　)

A．灯L₁短路　　　B．灯L₂短路

C．cd段断路　　　D．df段断路

(2)将开关断开，再选择欧姆档测试，测量结果如表2所示，那么进一步检查出的故障是(　　)

A．灯L₁断路　　　　　 B．灯L₂断路

C．灯L₁、L₂都断路　　　　D．de段断路

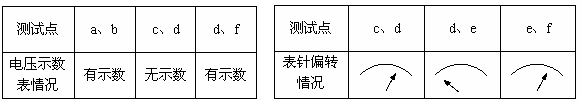

表1　　　　　　　　　　　　　　　　　　 表2

答案：(7分)．(1)B(2分)；a(1分)；D(2分)；(2)D(2分)

27．(宝山)关于“用DIS描绘电场等势线”的实验

(1)关于该实验有下列叙述

①．本实验是用电流场来模拟静电场进行操作的

②．在木板上依次铺放白纸、导电纸和复写纸

③．实验中圆柱形电极与导电纸应有良好的接触

④．放置导电纸时有导电物质的一面向下

上述中错误的有_________________(写序号)，应改为___________________________。

(2)如图所示为实验的示意图，在a、b、c、d、e五个基准点中，电势最低的点是　　　　 点。若将电压传感器的两个探针分别接触图中的b、f两点(b、f连线和A、B连线垂直)，显示出b、f两点的电势差大于零，则传感器的“+“接线柱接在　　 点，此时若要采集到电势差为零，则应将接f的探针　　　　　 (填“向左”或“向右”)移动。

答案：(7分)．(1)②(1分)、④(1分)；在木板上依次铺放白纸、复写纸和导电纸(1分)；放置导电纸时有导电物质的一面向上(1分)。(2)e(1分)；b(1分)；左(1分)

26．(宝山)(多项选择题)关于用“油膜法”估测分子大小的实验下列说法中正确的是(　　)

A．单分子油膜的厚度被认为是油分子的直径

B．测量结果表明，分子直径的数量级是10^-10m

C．实验时先将一滴油酸酒精溶液滴入水面，再把痱子粉洒在水面上

D．处理数据时将一滴油酸酒精溶液的体积除以油膜面积就算得油酸分子的直径

答案：(4分)．AB(漏选得2分，共4分)

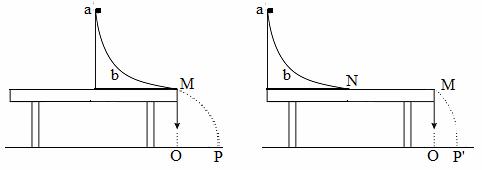

29．(奉贤)(6分)为了测定滑块与桌面之间的动摩擦因数，某同学设计了如图所示的实验装置。其中，是质量为的滑块(可视为质点)，b是可以固定于桌面的滑槽(滑槽末端与桌面相切)。第一次实验时，将滑槽固定于水平桌面的右端，滑槽的末端与桌面的右端M对齐，让滑块从滑槽上最高点由静止释放滑下，落在水平地面上的P点；第二次实验时，将滑槽固定于水平桌面的左端，测出滑槽的末端N与桌面的右端M的距离为L，让滑块再次从滑槽上最高点由静止释放滑下，落在水平地面上的P＇点。已知当地重力加速度为g，不计空气阻力。

①实验还需要测量的物理量(用文字和字母表示)：　　　　　　　　　　　　　　　　 。

②写出滑块与桌面间的动摩擦因数的表达式是(用测得的物理量的字母表示)：

=　　　　　　　　　　　　 。

答案：①　 MO的高度h，OP距离x₁，O P＇距离x₂　 　；　　 ②=。

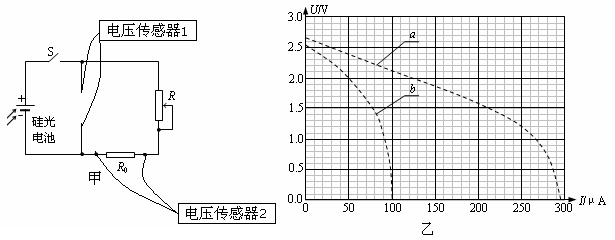

28．(奉贤)(6分)硅光电池是一种可将光能转换为电能的器件。某同学用DIS探究硅光电池的路端电压U与总电流I的关系，电路见图甲。图中R₀为已知定值电阻。

①若电压传感器2的读数为，则I＝　　　　 ；

②实验(一)：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。见图乙，由此可知电池内阻　　　　 　(填“是”或“不是”)常数，短路电流为　　　　 A ，电动势为　　　　 V。

③实验(二)：减小实验(一)中光的强度，重复实验，测得U-I曲线b，见图乙。当滑动变阻器的电阻为某值时，在实验(一)中的路端电压为1.5V，则实验(二)中外电路消耗的电功率为_______W。

答案：①　　 U₀/R₀　　 ；②　 不是　 　　2.95×10^-4 A ，　 2.67　 V。③_6.7×10^-5 _W。

27．(奉贤)(6分)在探究影响单摆周期的因素的实验中

(1)同学甲有如下操作，请判断是否恰当(填 “是”或“否”)。

　①把单摆从平衡位置拉开约5°释放；　　　　

　②在摆球经过最低点时启动秒表计时；　　　　

　③把秒表记录摆球一次全振动的时间作为周期。　　

该同学改进测量方法后，得到的部分测量数据见表。根据表中数据可以初步判断单摆周期随_______的增大而增大。

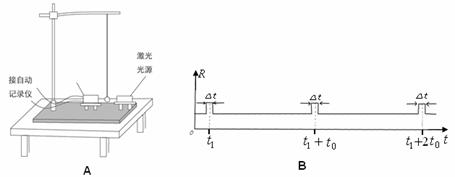

(2)同学乙实验时，为了将人工记录振动次数改为自动记录振动次数，设计如图A所示的装置，若摆球在垂直纸面的平面内摆动，在摆球运动最低点的左、右两侧分别放置一激光光源与光敏电阻与某一自动记录仪相连，该仪器显示的光敏电阻阻值R随时间t变化图线如图B所示，则该单摆的振动周期为　　　 。若保持悬点到小球顶点的绳长不变，改用直径是原小球直径一半的另一小球进行实验，则该单摆的周期将　　　　 (填“变大”、“不变”或“变小”)。

答案：(1) ①　 是 　② 是 　③ 否 　摆长_(2)___2t₀_ 　__变小_

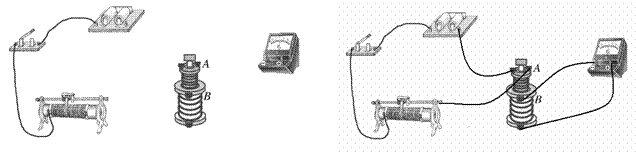

26．(奉贤)(6分)下图为“研究电磁感应现象”的实验装置，部分导线已连接。

(1)请用笔画线代替导线将图中未完成的电路连接好。

(2)如果在闭合电键时发现灵敏电流计的指针向左偏了一下，然后将原线圈A迅速拔出副线圈B，那么此过程中，电流计的指针将向___偏；若原线圈插入副线圈不动，然后将滑动变阻器滑片迅速向右移动，那么此时电流计的指针将向_____偏。

答案：(1) 连线见右图 ；(2)_右____　　 ___右___

29．(闵行)一位质量为60 kg的同学为了表演“轻功”，他用打气筒给4只相同的气球充以相等质量的空气(可视为理想气体)，然后将这4只气球以相同的方式放在水平木板上，在气球的上方放置一轻质塑料板，如图所示。

(1)在这位同学慢慢站上轻质塑料板正中间位置的过程中，球内气体温度可视为不变。下列说法正确的是(　　 )

A．球内气体体积变大　　　　 B．球内气体体积变小

C．球内气体内能变大　　　　　 D．球内气体内能不变

(2)为了估算气球内气体的压强，这位同学在气球的外表面涂上颜料，在轻质塑料板面接触气球一侧表面贴上小方格边长为2.0 cm的方格纸。表演结束后，留下气球与方格纸接触部分的“印迹”如图所示，每个“印迹”大约占97小方格。若表演时大气压强为1.01310⁵Pa，取g=10 m/s²。则气球内气体的压强为　　　　　 　Pa。(取三位有效数字)

答案：(共7分)(1)　 BD(选全得4分，选不全得2分，不选或选错得0分)；(2)1.05×10⁵Pa (3分)

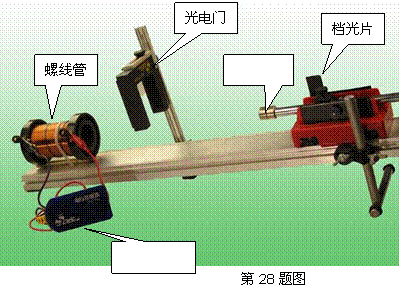

28．(闵行)如图是“用DIS研究螺线管中感应电动势大小与磁通量变化快慢的关系”实验装置图，

(1)请在图中空白方框中填上对应的器材名称；

(2)该实验采取了控制变量法，实验过程中每次小车以不同的速度靠近螺线管，但保持不变的量是：①________________________________；②_____________________________。

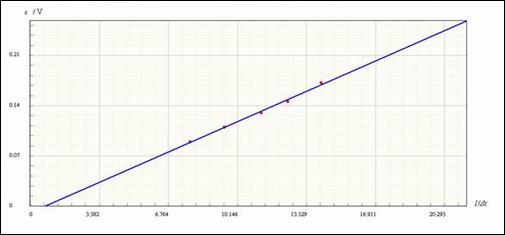

(3)下图是根据该实验数据作出的E-1/Δt图线，若其他实验条件均不变，仅改变螺线管到光电门之间的距离，获得的实验数据仍在原坐标图上作图线，图线斜率将如何变化？

________________________________________________________________________ 。

答案：(共7分) (1) 电压传感器、磁铁、(每空1分)

(2)螺线管匝数、档光片通过光电门时间Δt内磁通量改变量ΔΦ。(每空1分)

(3)若距离增大，斜率减小；若距离减小，斜率增大。(答一种情况2分、两种情况3分)
