23．(10分)用下图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R₀起保护作用。除电池、开关和导线外，可供使用的实验器材还有：

(a)电流表(量程0．6A、3A)；

(b)电压表(量程3V、15V)

(c)定值电阻(阻值1、额定功率5W)

(d)定值电阻(阻值10，额定功率l0W)

(e)滑动变阻器(阴值范围0一l0、额定电流2A)

(f)滑动变阻器(阻值范围0-100、额定电流1A)

那么

(1)要正确完成实验，电压表的量程应选择O一　　　　　　 V，电流表的量程应选择O-　　　　 A；定值电阻应选择　　　　　　　 (填代表符号)，滑动变阻器应选择　　　　　　 (填代表符号)。

(2)引起该实验系统误差的主要原因是　　　　　　 。

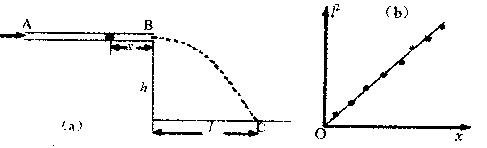

22．(8分)利用图(a)实验可粗略测量人吹气产生的压强。两端开口的细玻璃管水平放置，管内塞有潮湿小棉球，实验者从玻璃管的一端A吹气，棉球从另一端B飞出，测得玻璃管内部截面积S，距地面高度h，棉球质量m，开始时的静止位置与管口B的距离，落地点C与管口B的水平距离。然后多次改变，测出对应的，画出关系图线，如图(b)所示，并由此得出相应的斜率。

(1)若不计棉球在空中运动时的空气阻力，根据以上测得的物理量可得，棉球从B端飞出的速度　　 　　　　。

(2)假设实验者吹气能保持玻璃管内气体压强始终为恒定值．不计棉球与管壁的摩擦，重力加速度，大气压强均为已知，利用图(b)中拟合直线的斜率k可得，管内气体压强P=　　　　　　 。

(3)考虑到实验时棉球与管壁间有摩擦，则(2)中得到的P与实际压强相比　　 (填偏大、偏小)。

21．如图，ab和cd为两条相距较远的平行直线，ab的左侧和cd的右侧都有磁感应强度为B、方向垂直纸面向里的匀强磁场。甲、乙两带电体分别从图中的A、D两点以不同的初速度开始向两边运动，它们在C点碰撞后结为一体向右运动。轨迹如图，闭合曲线是由两个半圆及与半圆相切的两条线段组成，则下面说法正确的是(不计重力、阻力)　　　　　　 (　　 )

A．开始时甲的速度一定比乙大

B．甲的带电荷量一定比乙大

C．甲乙结合后，仍在原闭合曲线上运动

D．甲乙结合后，会离开原闭合曲线运动

第Ⅱ卷(非选择题共174分)

20．如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S₁，三个灯泡都能正常工作。如果再合上S₂，则下列表述正确的是　　　　　　　 (　　 )

A．电源输出功率减小

B．L ₁上消耗的功率增大

C．通过R₁上的电流增大

D．通过R₃上的电流增大

19．2009年2月11日，俄罗斯的“宇宙一2251”卫星和美国的“铱-33”卫星在西伯利亚上空约805km处发生碰撞。这是历史上首次发生的完整在轨卫星碰撞事件。碰撞过程中产生的大量碎片可能会影响太空环境。假定有甲、乙两块碎片，绕地球运动的轨道都是圆，甲的运行速率比乙的大，则下列说法中正确的是　　　　　　　　　 (　　 )

A．甲的运行周期一定比乙的长　　 　　　　 B．甲距地面的高度一定比乙的高

C．甲的向心力一定比乙的小　　　　　　　　　 D．甲的加速度一定比乙的大

18．一块足够长的白板，位于水平桌面上，处于静止状态．一石墨块(可视为质点)静止在白板上。石墨块与白板间有摩擦，滑动摩擦系数为突然，使自板以恒定的速做匀速直线运动，石墨块将在板上划下黑色痕迹．经过某一时间，令白板突然停下，以后不再运动．在最后石墨块也不再运动时，白板上黑色痕迹的长度可能是(已知重力加速度为g，不计石墨与板摩擦划痕过程中损失的质量)　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．　　　　　　　　 B．　　　　　　　　　　 C．　　 D．

17．如下图所示为氢原子的能级，已知可见光的光子能量范围为1．62 eV-3．11 eV，那么对氢原子在能级跃迁过程中发射或吸收光子的特征认识正确的是　　　　　 (　　 )

A．用氢原子从高能级向基态跃迁时发射的光照射锌板一定不能产生光电效应现象

B．氢原子从高能级向n=3的能级跃迁时发出的光，不具有热作用

C．处于n=2能级的氢原子能吸收任意频率的紫外线

D．处于n=3能级的氢原子可以吸收任意频率的紫外线，并且使氢原子电离

16．科学家发现在月球上含有丰富的He(氦3)。它是一种高效、清洁、安全的核聚变燃料，其参与的一种核聚变反应的方程式为He+He→H+He。关于聚变下列表述正确的是　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．聚变反应不会释放能量

B．聚变反应产生了新的原子核

C．聚变反应没有质量亏损

D．目前核电站都采用He聚变反应发电

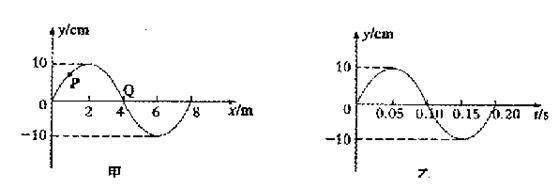

15．图甲为一列简谐横波在时刻的波形图，P是平衡位置为处的质点，Q是平衡位置为处的质点，图乙为质点Q的振动图象，则　　　　　　 (　　 )

A．时，质点Q的加速度达到正向最大

B．时，质点P的运动方向沿y轴负方向

C．从到该波沿x轴正方向传播了6 m

D．从到，质点P通过的路程为30 cm

14．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．气体对器壁的压强等于大量气体分子作用在器壁单位面积上的平均作用力

B．气体对器壁的压强等于大量气体分子单位时间作用在器壁上的平均冲量

C．当气体分子热运动的平均动能减少时，气体的压强一定减小

D．当单位面积的气体分子数增加时，气体的压强一定增大
