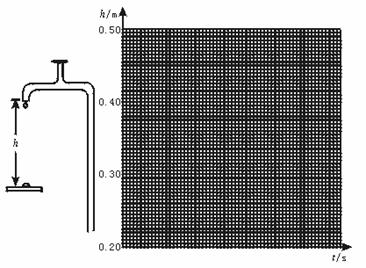

13.(8分)用滴水法可以测定重力加速度的值，方法是：在自来水龙头下面固定一块挡板A，使水一滴一滴断续地滴落到挡板上，如图1-27-7所示.仔细调节水龙头，使得耳朵刚好听到前一个水滴滴在挡板上的声音的同时，下一个水滴刚好开始下落.首先量出水龙头口离挡板的高度h，再用秒表计时，计时方法是：当听到某一水滴滴在挡板上的声音的同时，开启秒表开始计时，并数“1”，以后每听到一声水滴声，依次数“2，3…”，一直数到“n”时，按下秒表按钮停止时，读出秒表的示数为t.　

图1-27-7　　　　　　　　　　 图1-27-8

(1)写出用上述测量量计算重力加速度g的表达式.　

g=___________________.　

(2)为了减小误差，改变h的数值，测出多组数据，　

记录在表格中(表中t′是水滴从水龙头口到A板所用的时间，即水滴在空中运动的时间)，请在图1-27-8中所示的坐标纸上作出适当的图象，并利用图象求出重力加速度g的值.　

g=_______(要求2位有效数字).

12.(9分)现给定以下器材：　

A.闪光照相机　 B.秒表　 C.打点计时器　 D.交流电源4 V~6 V　 E.导线若干　 F.纸带　 G.复写纸　 H.铁架台　 I.游标卡尺　 J.重物　 K.刻度尺　 L.直径1 cm的钢球　 M.1 m长弹性细线　 N.照相底片　

设计一个测当地重力加速度g的实验方案.　

(1)从给定器材中选(填器材前面的字母)___________，作为实验器材；　

(2)需要测量的物理量是______________；　

(3)用你测量出的物理量写出重力加速度g的表达式:g=___________.　

11.(9分)在用电流场摸拟静电场描绘电场等势线的实验中，在下列所给出的器材中：(1)应选用的是________；(用器材前的字母表示)　

A.6 V的交流电源　

B.6 V的直流电源　

C.100 V的直流电源　

D.量程0-0.5 V，零刻度在刻度盘中央的电压表　

E.量程0-300 μA，零刻度在刻度盘中央的电流表　

(2)在实验过程中，要把复写纸、导电纸、白纸铺放在木板上，它们铺放的顺序(自下而上)应是①_______、②_______、③_______.　

(3)在实验中，按下电键，接通电路，若有一个探针与基准点O接触，另一探针已在基准点两侧找到了实验所需要的两点a、b.如图1-27-6所示，则此探针在与a点接触时，电表的指针应_______(选填“左偏”“右偏”“指零”)；当此探针与b点接触时，电表指针应_______.(选填“左偏”“右偏”“指零”)　

图1-27-6

10.(6分)在利用单摆测定重力加速度的实验中，由单摆做简谐运动的周期公式得到g=·L.只要测出多组单摆的摆长L和运动周期T，作出T²-L图象，就可以求出当地的重力加速度.理论上T²-L图象是一条过坐标原点的直线，某同学根据实验数据作出的图象如图1-27-5所示.　

(1)造成图象不过坐标原点的原因是______________；　

(2)由图象求出的重力加速度g=_______ m/s².(取π²=9.87)　

图1-27-5

9.(6分)在用单摆测定重力加速度的实验中：　

(1)摆动时偏角应满足的条件是_________.为了减小测量周期的误差，计时开始时，摆球应是经过最_______(填“高”或“低”)点的位置，且用秒表测量单摆完成多次振动所用的时间，求出周期；　

(2)用最小刻度为1 mm的刻度尺测摆长，测量情况如图1-27-4所示，O为悬挂点，从图1-27-4中可知单摆的摆长为_______ m；　

(3)若用l表示摆长，T表示周期，那么重力加速度的表达式为g=_________.

图1-27-4

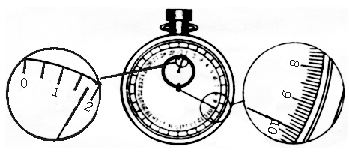

8.(4分)某同学在做“利用单摆测重力加速度”实验中，先测得摆长为97.50 cm，摆球直径为2.00 cm，然后用秒表记录了单摆振动50次所用的时间如图1-27-3所示，则该摆摆长为_______ cm，秒表所示读数为_______ s.　

图1-27-3

7.在电场中等势线的描绘的实验中，先在导电纸上画出电极a、b(模拟点电荷)的连线，在连线上选取间距大致相同的5个点c、d、e、f、g，如图1-27-2所示，G为灵敏电流表，甲、乙为两探针，则实验中　

图1-27-2

A.探针甲不动，移动乙　

B.探针乙不动，移动甲　

C.电流表示数为零时说明电流计断路　

D.图中虚线表示电场线　

6.电场中等势线的描绘中，根据不同的实验原理应相应选取不同的测量电表，下列选择正确的是　

A.若用“等电势”描绘等势线，则选用灵敏电流表　

B.若用“等电势”描绘等势线，则选用电压表　

C.若用“等电势差”描绘等势线，则选用电压表　

D.若用“等电势差”描绘等势线，则选用电流表　

5.在电场中等势线的描绘实验中所用灵敏电流表的指针偏转方向与电流的关系是：当电流从正接线柱流入电流表G时，指针偏向正接线柱一侧.某同学用这个电表探测基准点2两侧的等势点时，把接电流表正接线柱的E₁探针触在基准点2上，把接负接线柱的E₂探针接触在纸上某一点，如图1-27-1所示，若发现电表的指针发生了偏转，该同学移动E₂的方向正确的是　

图1-27-1

A.若电表指针偏向正接线柱一侧，E₂向右移动　

B.若电表指针偏向正接线柱一侧，E₂向左移动　

C.若电表指针偏向负接线柱一侧，E₂向右移动　

D.若电表指针偏向负接线柱一侧，E₂向左移动

4.为了提高周期的测量精度，下列哪种做法是可取的　

A.用秒表直接测量一次全振动的时间　

B.用秒表测30至50次全振动的时间，计算出平均周期　

C.在平衡位置启动秒表和结束计时　

D.在最大位移处启动秒表和结束计时　

E.用秒表测100次全振动的时间，计算平均周期　

F.在平衡位置启动秒表，并开始计数，当摆球第30次经过平衡位置时制动秒表，若读数为t，则T=
