19．(18分)

(1)用“单摆测定重力加速度”的实验中，用游标为50分度的卡尺，测定某小球的直径时，卡尺上的示数如图，可读出小球的直径为____________mm。

(2)某研究性学习小组为探究小灯泡灯丝电阻与温度的关系，设计并完成了有关的实验，以下是实验中可供选用的器材。

A．待测小灯泡(额定功率6W，额定电流0.5A)　 B．电流表(量程0-06A，内阻0.1Ω)

C．电压表(量程0-5V，内阻约5kΩ)　　　D．电压表(量程0-15V，内阻约15kΩ)

E．滑线变阻器(最大阻值50Ω)　　　　　　　 E．滑线变阻器(最大阻值1kΩ)

G．直流电源(电动势15V，内阻可忽略)　　　 H．开关一个，导线若干

实验中调节滑线变阻器，小灯泡两端电压可以从零至额定电压范围内变化，从而测出小灯泡在不同电压下的电流

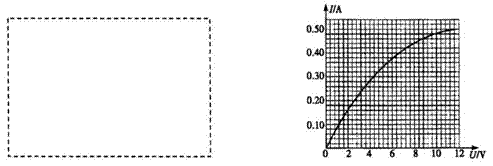

①请在虚线框中画出为完成上述实验而设计的合理的电路图。并在每个选用的器材旁标上题目所给的字母序号。　

②如图所示是该研究小组测得小灯泡的I－U关系图线。由图线可知，小灯泡灯丝电阻随温度的升高而　　　 (填“增大”、“减小”或“不变”)；当小灯泡两端所加电压为6V时，其灯丝电阻值约为　　　　 Ω。(保留两位有效数字)

试题详情

18.一简谐波在如图所示的x轴上传播，实线和虚线分别是t₁=0和t₂ =0.2s时刻的波形图．则

A．若该波的传播速度是75m/s，则该波沿－x方向传播

B．若该波与另一频率为1.25Hz的简谐波相遇时发生干涉，则该波沿-x方向传播

C．若该波在t₁=0.2s时刻，x=2.5m处的质点向－y方向运动，则该波向+x方向传播

D．若该波在t₁=0时刻已沿+x方向恰传播到x=6m处，则波源起振方向向下

第Ⅱ卷(非选择题　共192分)

必考部分

第Ⅱ卷必考部分共9题　　共157分

试题详情

17．超市中小张沿水平方向推着质量为m的购物车乘匀速上升的自动扶梯上楼，如图所示．假设小张、购物车、自动扶梯间保持相对静止，自动扶梯的倾角为30º，小张的质量为M，小张与扶梯间的摩擦因数为μ，小车与扶梯间的摩擦忽略不计．则

A．小张对扶梯的压力大小为Mgcos30°，方向垂直于斜面向下

B．小张对扶梯的摩擦力大小为(M+m)g sin30°，方向沿斜面向下

C．扶梯对小张的摩擦力大小为μ(M+m)gcos30°，方向沿斜面向上

D．小张对车的推力和车对小张的推力大小必相等，这是因为人和车均处于平衡状态

试题详情

16．如图所示，一个半径为R的圆木板静止在水面上，在圆木板

　圆心O的正下方有一红色点光源S，下列判断错误的是

A．若提供刻度尺，可测出该液体的折射率

B．去掉圆木板，站在远处就能看到点光源发出的光

C．若用蓝色点光源替代红色点光源，则在液面上方观察到光源的位置变浅了

D．若在水面上方观察不到点光源所发出的光，则入射到圆木板边缘的光发生了全反射

试题详情

15．质量为m的物体B置于地面，通过一劲度系数为k的轻弹簧与物体A相连，开始时A、B都处于静止状态，如图所示．现通过细绳将物体A向上匀加速提升，到B刚要离开地面，下列关于物体A的加速度a、速度v、细绳拉力F与物体A的坐标x关系的图像，正确的是哪一个？假设弹簧一直在弹性限度范围内，以A静止位置为原点，建立方向向上的x轴坐标．
