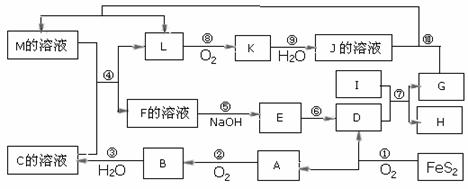

20、(12分)下图是无机物A-M在一定条件下的转化关系(部分产物及反应条件未列出)。其中，I是由第三周期元素组成的单质中熔点最高的金属，K是一种红棕色气体。

请填写下列空白：

(1)在周期表中，组成单质G的元素位于第__________周期_________族。

(2)在反应⑦中氧化剂与还原剂的物质的量之比为___________________。

(3)在反应②、③、⑥、⑨中，既属于化合反应又属于非氧化还原反应的是_________(填写序号)。

(4)反应④ 的离子方程式是：_______________________________________

(5)将化合物D 与KNO₃、KOH 共融，可制得一种“绿色”环保高效净水剂K₂FeO₄ (高铁酸钾)．同时还生成KNO₂和H₂O 。该反应的化学方程式是： _________________________。

19、(18分)如图所示，A、B为两块平行金属板，A板带正电、B板带负电。两板之间存在着匀强电场，两板间距为d、电势差为U，在B板上开有两个间距为L的小孔。C、D为两块同心半圆形金属板，圆心都在贴近B板的O′处，C带正电、D带负电。两半圆形金属板间的距离很近，两板间的电场强度可认为大小处处相等，方向都指向O′。且两板末端的中心线正对着B板上的小孔。半圆形金属板两端与B板的间隙可忽略不计。现从正对B板小孔紧靠A板的O处由静止释放一个质量为m、电量为q的带正电微粒(微粒的重力不计)，问：

(1)微粒穿过B板小孔时的速度多大？

(2)为了使微粒能在CD板间运动而不碰板，CD板间的电场强度大小应满足什么条件？

　 (3)从静止释放开始，微粒通过半圆形金属板间的最低点P点的时间？

18、(16分)质量m=1kg的质点开始静止在xoy平面上原点O，某一时刻受到沿+x方向恒力F₁＝2N的作用。若力F₁作用一段时间t₁到达A点(图上位置未知)后撤去，立即施加沿y轴方向的力F₂，再经时间t₂=2s，质点恰好通过该平面上的B点，如图所示，B点的坐标为x = 12m，y =4m。在B点时撤去F₂并立即施加力F₃，经过t₃=2s质点到达C时速度刚好为零。不计其它作用。

(1)求力F₂大小；

(2)求力F₁的作用时间t₁；

(3)求力F₃的大小和方向；

(4)在图上标出C点的位置。(不必写出计算过程)

17、(8分)在“电场中等势线的描绘”实验中，用在导电纸上形成的电流场模拟静电场，描绘一个平面上的等势线。现有一位同学想模拟带负电的点电荷附近电场在一个平面上的等势线，他在木板上依次铺上白纸、复写纸、导电纸，并用图钉固定，然后在导电纸中央平放上一个小圆柱形电极A，如图所示。

(1)还需要怎样一个电极？答：　　 　　　　　　　　　。在图中画出该电极，并用连线完成实验电路的连接。

(2)通电后，要描绘出过C点的等势线，还需要的仪器是：　　 　　　　　　　　　。

(3)在俯视图中，通电后，当将灵敏电流表一个探针接触C点，将另一个探针由C点附近，沿C→B滑动

的过程中，灵敏电流表指针与零刻度夹角的变化情况是(　 )

A．逐渐增大　　 B．逐渐减小　　　 C．先变大后变小　　　　 D．先变小后变大

16、如图所示，从倾角θ的斜面上的M点水平抛出一个小球，小球的初速度为V₀，最后小球落在斜面上的N点，在已知θ和V₀的条件下(重力加速度g已知)，空气阻力不计，则

A. 可求出M、N之间的距离

B. 可求出小球落到N点时的动能

C. 可求出小球落到N点时的速度的大小和方向

D. 可求出小球从M点到达N点的过程中重力所做的功

第Ⅱ卷　 非选择题　 共8小题，共104分

15、如图所示电路中A1、A2、V1、V2为理想电表,当R₁的滑动触头向右移动时

　　 　 A. A1的读数改变量大于A2读数改变量

　 　 B. A1的读数在增大　 V1的读数在增大

　　 　 C. V1读数变化量小于V2读数的变化量

　　 　 D. V1读数变化量大于V2读数的变化量

14、有两个物体a和b，其质量分别为m_a和m_b，且m_a>m_b，它们的初动能相同，若a和b分别受到不变的阻力F_a和F_b的作用，经过相同的时间停下来，它们的位移分别为s_a和s_b，则　　　

　　　 A．F_a<F_b且s_a>s_b　　　　　　　　　　　　　　　　　　　 B．F_a>F_b且s_a>s_b

　　　 C．F_a>F_b且s_a<s_b 　　　　　　　　　　　　　　　　　　 D．F_a<F_b且s_a<s_b

13、如图所示为水平放置的固定圆柱形气缸，气缸内被A、B两活塞封有一定质量的气体，活塞之间用硬杆相连(硬杆的粗细可忽略)，活塞与气缸壁之间可无摩擦地滑动而不漏气。现缸内气体温度为600K，活塞在图示位置保持静止，若缸内气体温度稍有下降，则下列说法中正确的是

A．活塞将向右移动

B．活塞将向左移动

C．缸内气体的体积、温度、压强都将发生变化

D．缸内气体将作等体积变化，活塞不发生移动

12、如图所示，均匀细杆AB质量为M，A端装有转轴，B端连接细线通过滑轮和质量为m的重物C相连，若杆AB呈水平，细线与水平方向夹角为q 时恰能保持平衡，则杆对轴A的作用力大小在下面表达式中正确的是

A. mg　　　　　　　　　　　　　　　　 　　　 　　　　　B.　

C.g　　　　 　　　　D.Mg－mg sin q

11、弹簧振子做简谐运动，周期为T，则

A．t时刻和时刻，振子振动的位移大小相等，方向相同，则一定等于T的整数倍

B．t时刻和t+At时刻，振子振动的速度大小相等，方向相反，则一定等了的整数倍

C．若=T，则在t时刻和t+时刻振子振动的加速度一定相等

D．若＝，则在t时刻t+时刻弹簧的长度一定相等
