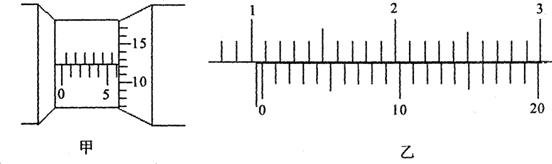

11.如图甲所示的螺旋测微器的读数为：　　　　 mm。

如图乙所示的游标卡尺的读数为：　　　　 mm。

10.如图所示，空间存在水平向左的匀强电场和垂直纸面向里的水平匀强磁场。在该区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球。O点为圆环的圆心，a、b、c、d为圆环上的四个点，a点为最高点，c点为最低点，bd沿水平方向。已知小球所受电场力与重力大小相等。现将小球从环的顶端a点由静止释放。下列判断正确的是

A.小球能越过与O等高的d点并继续沿环向上运动

B.当小球运动到c点时，洛仑兹力最大

C.小球从a点到b点，重力势能减小，电势能增大

D.b球从6点运动到c点，电势能增大，动能先增大后减小

第Ⅱ卷　 非选择题

9.如图所示，一物体从A处下落然后压缩弹簧至最低点，在此过程中最大加速度为a₁，动能最大时的弹性势能为E₁；若该物体从B处下落，最大加速度为a₂，动能最大时的弹性势能为E₂，不计空气阻力，则有

　 A.a₁＝a₂　 E₁＜E₂

　 B.a₁＜a₂　 E₁＜E₂

　 C.a₁＜a₂　 E₁＜E₂

　 D.a₁＝a₂　 E₁＝E₂

8.图乙为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图象如图甲所示。发电机线圈内阻为1.0Ω，外接灯泡的电阻为9.0Ω，则

　 A.电压表的示数为6 V

　 B.在t＝1×10－2s的时刻，穿过线圈磁通量为零

　 C.若线圈转速改为25r/s，则电动势有效值为3 V

　 D.若线圈转逮改为25r/s，则通过电灯的电流为1.2A

7.如图所示，电源电动势为E，内电阻为r，平行板电容器两金属板水平放置，开关S是闭合的，两板间一质量为m、电量为q的油滴恰好处于静止状态，G为灵敏电流计。则以下说法正确的是

　 A.在将滑动变阻器滑片向上移动的过程中，油滴向上加速运动，G中有从b到a的电流

　 B.在将滑动变阻器滑片向下移动的过程中，油滴向下加速运动，G中有从b到a的电流

　 C.在将滑动变阻器滑片向上移动的过程中，油滴仍然静止，G中有从a到b的电流

　 D.在将S断开后，油滴仍保持静止状态，G中无电流通过

6.一列沿x辅正向传播的横波在t=0时刻的波形图如图(甲)所示，a、b、c、d为介质中四个质点的平衡位置，则图(乙)是下面哪个质点的振动图象

A.平衡位置在a处的质点

B.平衡位置在b处的质点

C.平衡位置在c处的质点

D.平衡位置在d处的质点

5.地球同步卫星轨道半径约为地球半径的6.6倍，设月球密度与地球相同，则绕月球表面附近做圆周运动的探月探测器的运行周期约为

　 A.1h　　 B.1.4h　　 C.6.6h　　 D.24h

4.将物体以一定的初速度竖直上抛，经过时间t0回到抛出点，空气阻力大小恒为重力的。物体速度v随时间t变化的图像正确的是

3.如图所示，在粗糙水平地面上放着一个截面为四分之一圆弧的柱状物体A，A的左端紧靠竖直墙，A与竖直墙之间放一光滑圆球B，整个装置处于静止状态，若把A向右移动少许后，它们仍处于静止状态，则

A.球B对墙的压力增大

B.物体A与球B之间的作用力增大

C.地面对物体A的摩擦力减小

D.物体A对地面的压力减小

2.如图所示，弹簧振子在振动过程中，振子从a到b历时0.2s，振子经a、b两点时速度相同，若它从b再回到a的最短时间为0.4 s，则该振子的振动频率为

A.1Hz　　 B.1.25 Hz　　 C.2 Hz　　 D.2.5 Hz
