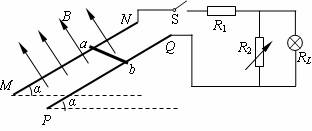

23．(16分)如图所示，两足够长平行光滑的金属导轨MN、PQ相距为L，导轨平面与水平面夹角α=30°，导轨电阻不计．磁感应强度为B的匀强磁场垂直导轨平面向上，长为L的金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨电接触良好，金属棒的质量为m、电阻为R．两金属导轨的上端连接右端电路，灯泡的电阻R_L=4R，定值电阻R₁=2R，电阻箱电阻调到使R₂=12R，重力加速度为g，现将金属棒由静止释放，试求：

⑴金属棒下滑的最大速度为多大？

⑵当金属棒下滑距离为S₀时速度恰达到最大，求此过程中整个电路产生的电热；

22．(1)(5分)某同学为研究实验小车沿斜面向下运动的规律，把打点计时器纸带的一端固定在小车上，小车拖动纸带运动时得到如图所示的纸带．在打出的纸带上每取5点为一个计数点，共取了A、B、C、D、E、F六个计数点(每相邻两个计数点间的四个点末画出)．从每一个计数点处将纸带剪开分成五段(分别为a、b、c、d、e段)，将其由短到长紧靠但不重叠地粘在xOy坐标系中，把每段纸条上端中心连起来．根据有关信息可求出实验小车的加速度大小为　　　　　　　 ．

(2)(12分)一只量程为1V，内阻R_V约900Ω的电压表是由小量程电流表改装而成的，现在要测量它的内阻并对该表进行校正。实验室提供了以下可供选择的器材：

A.待测电压表

B.标准电压表(量程1V)

C.滑动变阻器：最大阻值1000Ω，额定电流0.1A

D.滑动变阻器：最大阻值10Ω，额定电流l A

E．电阻箱：最大阻值999.9 Ω，阻值最小改变量0.1Ω

F．电阻箱：最大阻值99.9 Ω，阻值最小改变量0.1Ω

G.电池组：电动势约3 V，内阻约1Ω,另外有导线和开关若干．

为了用 半偏法测量该电压表的内阻，某同学设汁了两种电路(图中的甲和乙)，要使测量较精确，应选择图中的　　　 电路。在器材的选择上，除了电池组、导线、开关和待测电压表外，还应从提供的器材中选用　　　　　 (用器材前的序号字母表示)。

用上述方法测出的电压表内阻的测量值及

R_V 　　　　　(填大于、等于或小于)

电压表内阻的真实值。

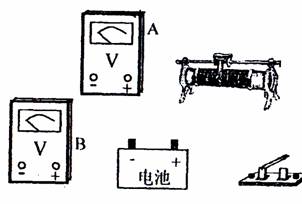

在对该电压表进行校正时，该同学已经选择好了器材，如右图所示。若要求对电压表的每一根刻度线都进行校正，请你将这些器材连接成测量电路。

21．在地面上以速率v₁竖直向上抛出一个物体,物体落地的速率为v₂,若物体所受空气阻力的大小与其速度成正比,则物体在空中运动的时间是(　 )

A．t = (v₁+v₂)/g　　　　 B． t > (v₁-v₂)/g　　 　　C．t < (v₁+v₂)/g　　　　 D． t = (v₁-v₂)/2g

高2010级高三考试理科综合试题

第Ⅱ卷(物理)

20．如图所示，理想变压器的原、副线圈匝数比为1:5，某理想变压器的原线圈接一交流电

t(V)，副线圈接如图所示的电路,氖泡在两端电压达到100V时开始发

光(图中电表均为理想交流电表)， ．电键S原来为断开，现将开关S闭合则(　 )

A．开关接通后，氖泡的发光频率为100Hz

B．电压表的读数将增大

C．电流表的读数将增大

D．R₁消耗的功率P₁将增大

19．一列波长大于1m的横波沿着轴正方向传播，处在和的两质点、的振动图像如图所示。由此可知(　　 )

A．波长为m

B．波速为1m/s

C．3s末、两质点的位移相同

D．3s末点的振动速度大于点的振动速度

18.如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地。一带电油滴位于容器中的P点且恰好处于平衡状态。现将平行板电容器的上极板竖直向上移动一小段距离　 　(　　 )

A.带点油滴将沿竖直方向向上运动　

B.P点的电势将增大

C.带电油滴的电势能将增大　　　

D.若电容器的电容减小，则极板带电量将增大

17.据报道,我国数据中继卫星“天链一号01星”于2008年4月25日在西昌卫星发射中心发射升空,经过4次变轨控制后,于5月1日成功定点在东经77°赤道上空的同步轨道.关于成功定点后的“天链一号01星”,下列说法正确的是　　　　　　　　　　　 (　　 )　

A.运行速度大于7.9 km/s　　 B.离地面高度一定,相对地面静止

C.绕地球运行的角速度比月球绕地球运行的角速度大

D.向心加速度与静止在赤道上物体的向心加速度大小相等

16．下列说法正确的是(　 )

　A．是衰变方程

B．太阳辐射的能量主要来源于轻核聚变

C．大量的处于 n＝5能级的氢原子能够发出6条谱线

D．α粒子散射实验证实原子核是由中子和质子组成的

15．关于光的知识，下列说法正确的是(　 )

　　 A．用透明的标准平面样板检查光学平面的平整程度是利用光的偏振现象

　　 B．光电效应和康普顿效证实光具有粒子性

　　 C．在光导纤维束内传送图像是利用光的色散现象

　　 D．平面镜所成的像是等大正立的实像

14．下列说法正确的是(　 )

A．布朗运动是固体分子的无规则运动　

B．压缩气体总能使气体的温度升高

C．遵守热力学第一定律的过程一定能实现

D．对一定量的气体，若用N表示单位时间内与器壁单位面积碰撞的分子数，则 当压强不变而体积和温度变化时，N必定变化
