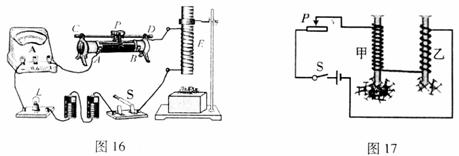

35.小亮研究电磁铁磁性强弱与线圈中电流大小的关系,设计了如图16所示的实验装置图,其中E表示电磁铁。

(1)当闭合开关S,滑动变阻器的滑片P向左移动时,可观察到电磁铁E吸引大头针的数量_____________,这说明电磁铁的磁性随___________________________________。

(2)小亮同学继续探究影响电磁铁磁性强弱的其它因素,他利用两个相同的铁钉设计出如图17所示的实验电路。通过观察实验可得到的结论是:____________________________。

试题详情

34.小华探究水和沙子的吸热能力,实验器材如图15所示,用完全相同的铁架台、石棉网、酒精灯、金属杯、温度计各两个,火柴一盒。实验中对质量相等的水和沙子进行加热,请回答下列问题:

(1)在实验过程中,为使水和干沙子吸收相同热量,应给水和干沙子加热相同的________________。

   (2)小华通过实验发现,加热过程中水和沙子温度升高较慢的是__________________。

试题详情

33.为了探究电阻串联的问题,小明设计了如图14所示的实验电路,其中R1是电阻箱,R2是定值电阻,R1与R2串联的总电阻(即等效电阻)用R表示。电流表测量串联电路中的电流I,电压表测量A、B两点间的电压U。小明通过实验记录的数据如下表所示。请你根据表中实验数据,归纳出在串联电路中,总电阻R跟电阻R1的关系:____________________________。

R1/Ω
10
15
20
30
40
50
U/V
12
12
12
12
12
12
I/A
0.6
0.48
0.4
0.3
0.24
0.2
R/Ω
20
25
30
40
50
60

试题详情

32.小丽同学在探究串联电路电流规律的实验中.如图13所示连接电路,闭合开关S后,发现灯L1、L2均不发光,电流表示数为零。为判定电路中何处发生故障,她用一个电压表分别接到电流表、灯L1、L2的两端测量电压。测量结果是:灯L1、灯L2两端均无电压,电流表两端有电压。由以上实验现象,小丽分析找出了电路发生故障的原因。你认为电路的故障可能是____________________。

A.电流表断路

B.灯L1断路

C.灯L2短路

D.灯L2断路

试题详情

31.在探究通过电阻的电流跟电阻两端电压的关系时,小明选用了两个定值电阻R1、R2分别做实验,他根据实验数据画出了图12所示的图像。

(1)请你根据图像,比较电阻R1与R2的大小:R1___________R2

(2)若将电阻R1和R2串联后接到电压为3V的电源上,通过导体的电流为_______________A。

试题详情

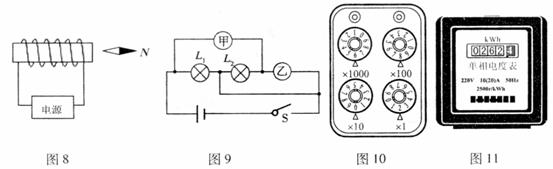

30.如图11所示,电能表的读数是_______________kW·h。

试题详情

29.如图10所示,电阻箱的示数为____________Ω。

试题详情

28.如图9所示电路,在○里填上电压表或电流表的符号,当开关S闭合时,灯L1与L2并联。

试题详情

27.如图8所示,根据图中静止的小磁针N极指向,标出通电螺线管N、S极和电源正、负极。

试题详情

26.如图7所示,电源两端电压保持不变,当开关S闭合时,通过R1的电流为2A;当S断开时,R1两端的电压为6V,R2消耗的电功率为9W,则电源两端电压为_____________V。

试题详情
